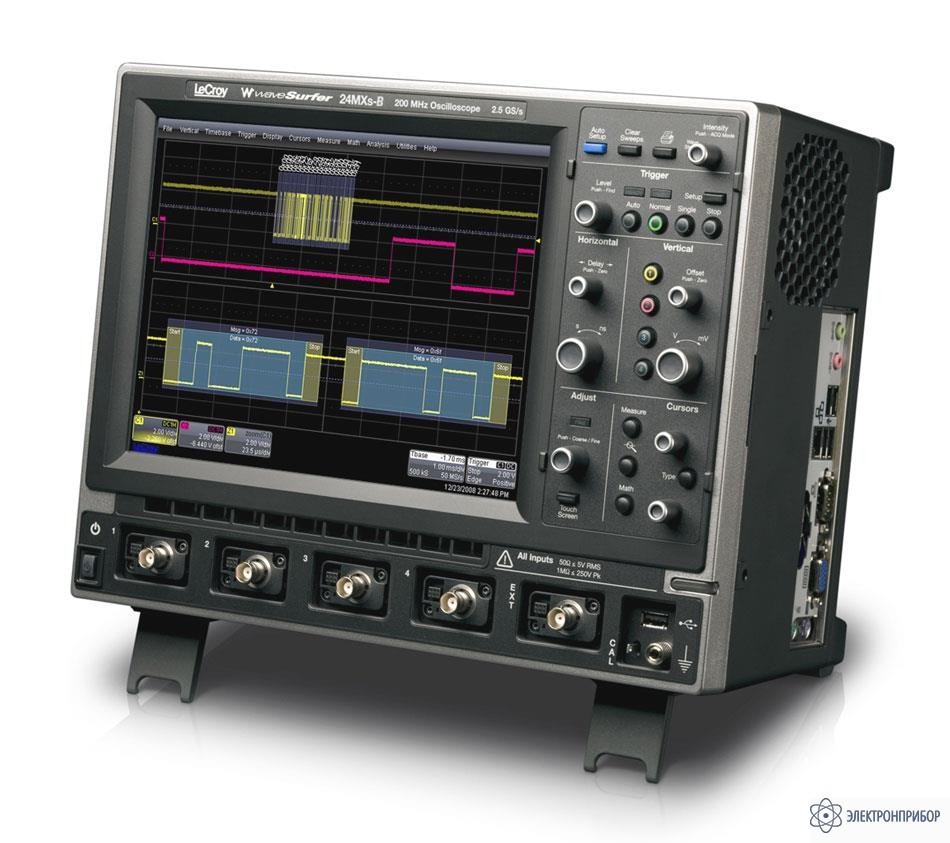

WS 64MXs-B — цифровой осциллограф с опцией EMB

Код товара: 29225
  • 49278-12

    • Гарантия

      3 года

    • Госреестр СИ РФ

      49278-12

    • Производитель

      LeCroy, США

    Преимущества цифрового осциллографа с опцией EMB WS 64MXs-B:

    Компания LeCroy представила обновлённую линейку цифровых запоминающих осциллографов серии WaveSurfer MXs-B (с индексом «В») и выполненных на этой платформе осциллографов смешанных сигналов (MSO MXs-B). В обновлённую серию вошли 9 моделей имеющих 2 или 4 входных канала с полосами пропускания 200 МГц, 400 МГц, 600 МГц и 1 ГГц. Измерительные ресурсы и основные параметры моделей новой серии по сравнению с предшествующей линейкой WS MXs-A существенно улучшены в базовой комплектации осциллографа.

    В новинках улучшен ряд базовых технических характеристик, аппаратные возможности и функциональность, которые повышают измерительные и аналитические ресурсы осциллографов:

    • объём памяти (длина записи) увеличен с 5 Мб до 12,5 Мб на канал в штатной комплектации. Во всех моделях появилась возможность объединения длины записи. Максимальная память 25 Мб в 1 или 2-х кан режиме работы (соответственно).
    • для моделей имеющих ПП 400 МГц и выше (начиная с 42MXs-B) частота дискретизации увеличена с 2,5 ГГц до 5 ГГц на канал;
    • для моделей имеющих ПП 600 МГц и выше (начиная с 62MXs-B) добавлена возможность увеличения частоты дискретизации до 10 ГГц при объединении каналов (в 1 или 2-х кан. режиме);
    • режим расширенной синхронизации ADVTRIG, ранее поставлявшийся как опция, теперь включён в штатную комплектацию;
    • Режим расширенных математических функций MATHSURF, ранее поставлявшийся как опция, теперь включён в штатную комплектацию;
    • добавлен режим сегментированной развёртки с максимальным числом сегментов 10000;
    • LABNOTEBOOK™ инструмент документирования и создания отчётов добавлен во все осциллографы серии WaveSurfer MXs-B , а не только в модели с полосой 1 ГГц;
    • расширен набор опциональных протоколов синхронизации и декодирования низкочастотных сигналов передачи данных. Серия MXs-B поддерживает следующие протоколы: CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus.
    • в функции расширенного поиска по заданным параметрам WaveScan число условий для поиска возросло с 18 до 20;
    • увеличен диапазон регулировки коэффициента развёртки (Кразв), который теперь составляет 200 пс/дел…1000 с/дел (ранее – 1 нс/дел…1000 с/дел).

    Осциллографы смешанных сигналов WaveSurfer MSO MXs-B имеют в своём составе штатный логический пробник MS-250 для подключения 18 цифровых каналов. Максимальная тактовая частота входного сигнала до 250 МГц, обеспечивается запись до 10 мс цифровых данных по всем 18 каналам. Осциллографы MSO MXs-B используют специально разработанный высокоскоростной интерфейс «Lbus» для быстрого подключения пробника. В отличие от других осциллографов смешанных сигналов, предоставляющих пользователю объём памяти уменьшающийся с увеличением числа используемых логических каналов, решение от LeCroy обеспечивает одновременный доступ ко всей памяти (осциллографической / в логических каналах) в любом из режимов работы. Это даёт лучшие среди аналогов характеристики по синхронным измерениям длинных логических посылок и аналоговых сигналов.

    Осциллографы WaveSurfer MXs-B обеспечивают работу с совместимыми аксессуарами и пробниками LeCroy, в том числе логическими пробниками MS-250/-500, а также инсталляцию дополнительных программных опций и пакетов измерений, доступных для ранее выпущенных моделей серий WaveSurfer Xs.

    Приятная новость для клиентов не так давно купивших осциллограф серии WaveSurfer MXs-А. Модернизация осциллографа WaveSurfer MXs-А до модели WaveSurfer MXs-B осуществляется программными средствами. Клиенты, получившие осциллографы WaveSurfer MXs-А, начиная с 1 ноября могут установить прошивку версии старше 6.3.0.5 (загружается с сайта компании LeCroy) и получить код доступа, модернизирующий осциллограф WaveSurfer MXs-А до модели WaveSurfer MXs-B.

    Особенности цифрового осциллографа с опцией EMB WS 64MXs-B:

    • Количество аналоговых каналов: 2 и 4
    • Количество цифровых каналов: 18 – MS-250 (только для MSO)
    • Полосы пропускания: 200 МГц, 400 МГц, 600 МГц, 1 ГГц
    • Частота дискретизации до 5 ГГц на каждый канал, 10 ГГц при объединении каналов (модели 64 MXs-B, 62 MXs-B и 104 MXs-B)
    • Объем памяти на каждый аналоговый канал 12,5 Мб (25 Мб при объединении каналов), цифровой канал 10 Мб
    • Архитектура X-Stream II (увеличивает быстродействие от 10 до 20 раз при работе с объёмами данных 10 Мб и более)
    • Большая скорость обновления экрана – технология WaveStream ™
    • Режим поиска аномалий в длинной записи по 20 условиям - WaveScan™
    • Авто- и курсорные измерения, функции математического анализа
    • Интеллектуальная система синхронизации
    • В штатной комплектации – расширенная математика и синхронизация
    • Опции синхронизации и декодирования сигналов шин CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4
    • Поддержка аппаратных опций: логического анализатора MS-250/500 и пробников LeCroy
    • LabNotebookTM – приложение для документирования и создания отчетов
    • Опция тестирования масок электросвязи
    • «Открытая» платформа на базе ОС MS Windows XP
    • Большой цветной сенсорный TFT дисплей (26 см), прилагаемое стило, малые габариты

  • Технические характеристики цифрового осциллографа с опцией EMB WS 64MXs-B:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…600 МГц
    Время нарастания 525 пс
    Ограничение полосы 20, 200 МГц
    Коэффициент отклонения (Коткл.) Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 1.5 %
    Входной импеданс 1 МОм / 16 пФ или 50 Ом
    Макс. входное напряжение 5 В ср. кв. (на нагрузке 50 Ом); 400 В макс. (на нагрузке 1 МОм)
    Математика 5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 200 пс/дел…1000 с/дел
    Погрешность установки Кразв. ± 0,001 %
    Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка
    Синхронизация
    Источники синхросигнала Любой входной канал, сеть, внешний, внешний/10
    Режимы запуска развертки Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000)
    Стандартные виды синхронизации по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация
    Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ
    Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв.
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (11 бит в режиме увеличения разрешения (ERES))
    Макс. частота дискретизации (однократный сигнал) 5 ГГц (10 ГГц при объед. )
    Эквивалентная частота дискретизации 50 ГГц (периодический сигнал)
    Интерполяция Линейная, Sin X / X
    Длина записи (стандартно) 12,5 Мб на канал (25 Мб на канал)
    Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск
    Автоматические измерения
    Количество параметров 24 измерения
    Режим отображения До 6 измерений одновременно с отображением статистики
    Режим Wave Stream
    Яркость свечения 256 уровней яркости
    Количество каналов 4 канала одновременно
    Макс. частота дискретизации как для частоты дискретизации в реальном времени
    Скорость обновления до 22000 осциллограмм в секунду
    Общие данные
    Интерфейсы Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB
    ЖК-дисплей TFT сенсорный экран 26 см, SVGA 800×600 точек
    Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор)
    Габаритные размеры 260×340×152 мм
    Масса 7,2 кг

  • Комплект поставки WS 64MXs-B

    № Наименование Количество
    1. Цифровой осциллограф с опцией EMB WS 64MXs-B 1
    2. Шнур питания 1
    3. крышка передней панели 1
    4. делитель х10 4
    5. стило 1
    6. руководство по эксплуатации 1
