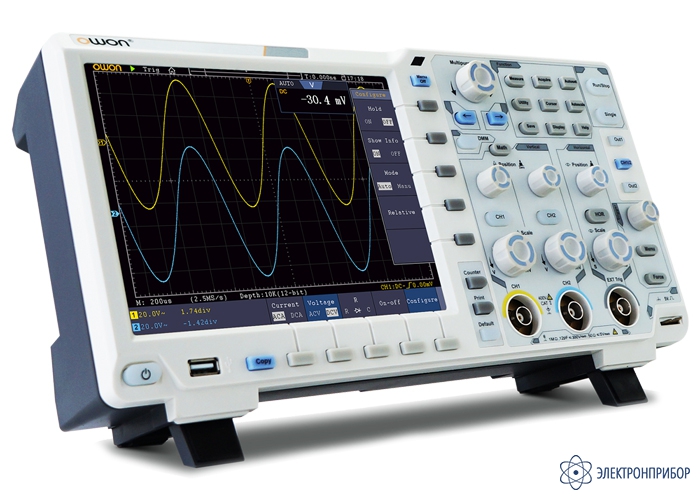

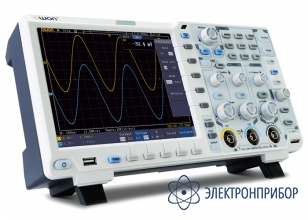

XDS3062A — осциллограф цифровой

Код товара: 73058

    • Гарантия

      2 года

    • Производитель

      OWON, Китай

    • Артикул

      242165

    Описание осциллографа цифрового XDS3062A:

    Модель осциллографа XDS3062A — это 2-х канальный (плюс еще один канал внешнего запуска) прибор с полосой пропускания до 60 МГц.

    Данная модель прибора — это младшая модель из линейки многофункциональных устройств с встроенным АЦП большого разрешения (12 бит или 14 бит) — составляющих XDS300A ("A" — сокращение от ADVANTAGE).

    В свою очередь, в составе группы XDS300A есть еще 3 других варианта 2-х канального аппаратного исполнения осциллографов с различными значениями верхней границы полосы пропускания по частоте: 100 МГц, 200 МГц и 300 МГц и 3 варианта 4-х канальных приборов с частотной полосой 60 МГц, 100 МГц или 200 МГц.

    Линейка приборов XDS300A — это, в свою очередь, есть подмножество более широкой по числу моделей серии устройств — XDS3000, в которой присутствует большое количество самых разных вариантов аппаратного исполнения: базовые блоки приборов (без буквенных символов в названии), дифференцируемые только по верхнему значению полосы пропускания и с разрешением АЦП-8 бит, экономичные варианты исполнения XDS3000E (символ "E" от Econom) с менее высокими метрологическими характеристиками специальные варианты исполнения приборов с различными дополнениями (например: порты SVGA, USB, LAN, блоком Wi-Fi или встроенным генератором сигналов), наличие которых отражается буквенными символами в точном названии модели осциллографа.

    Превосходные характеристики осциллографа цифрового XDS3062A

    12-ти битный встроенный АЦП, позволяющий получить полное отображение формы сигнала в деталях. Максимальная длина записи 40М, максимальная частота обновления сигналов 75 000 сигналов в секунду.

    Низкий уровень фонового шума, чувствительность канала вертикального отклонения в диапазоне 1 мВ/дел - 10 В/дел. Большое разнообразие режимов запуска и декодирования шин. Поддержка SCPI и LabVIEW.

    Универсальный прибор

    Осциллограф XDS3062A выполняет функции регистратора данных, мультиметра с функцией регистрации данных, оснащен аккумуляторной батареей.

    В приборе XDS3062A доступны разнообразные режимы запуска: по кодовой комбинации (Logic), длительности лимита времени (Time-out), I2C, SPI, RS232/UART, ранту (Runt), нарушению параметров окна (Windows), N-ому перепаду (Nth Edge) и CAN 7*.

    Встроенный модуль мультиметра с автоматическим выбором диапазона измерений и функцией регистрации данных.

    Многоточечный сенсорный экран, значительно повышающий эффективность работы.

  • Технические характеристики осциллографа цифрового XDS3062A:

    Параметр Значение
    Полоса пропускания 60 МГц
    Максимальная частота дискретизации в реальном времени 1 ГГц
    Количество каналов 2 + внешний запуск
    Максимальная глубина памяти 40M точек
    Вертикальное разрешение АЦП 12 бит
    Чувствительность осциллографа 1 мВ/дел - 10 В/дел
    Коэффициент развертки 1 нс/дел ~ 1000 с/дел
    Максимальная скорость регистрации 75 000 осциллограмм в секунду
    Сохранение во внутреннюю память 100 осциллограмм (запись/чтение)
    Сбор данных выборка, пиковый детектор, усреднение
    Возможные режимы синхронизации по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I2C, RS232, SPI и CAN
    Декодирование протоколов RS-232, I2C, SPI (опция); CAN (опция)
    Типы развертки авто, норм, однократный
    Дополнительный внешний вход синхронизации (External) есть
    Интерполяция sin(x)/x, режим растяжки окна (ZOOM) есть
    Автоматические измерения 28 параметров
    Встроенный частотомер есть
    Курсорные измерения ΔU, Δt
    Математические функции сложение, вычитание, умножение, деление, FFT
    Технология Xvisual есть
    Дисплей сенсорный, цветной LCD 800x600, диагональ 20 см
    Интерфейсы USB device, USB host, LAN
    Батарейное питание опция
    Габариты 340x177x90 мм
    Масса 2,6 кг

  • Комплект поставки XDS3062A

    № Наименование Количество
    1 Осциллограф цифровой XDS3062A 1
