ЭГС — газоанализатор стационарный
Код товара: 26396-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
88926-23 до 02.05.2028

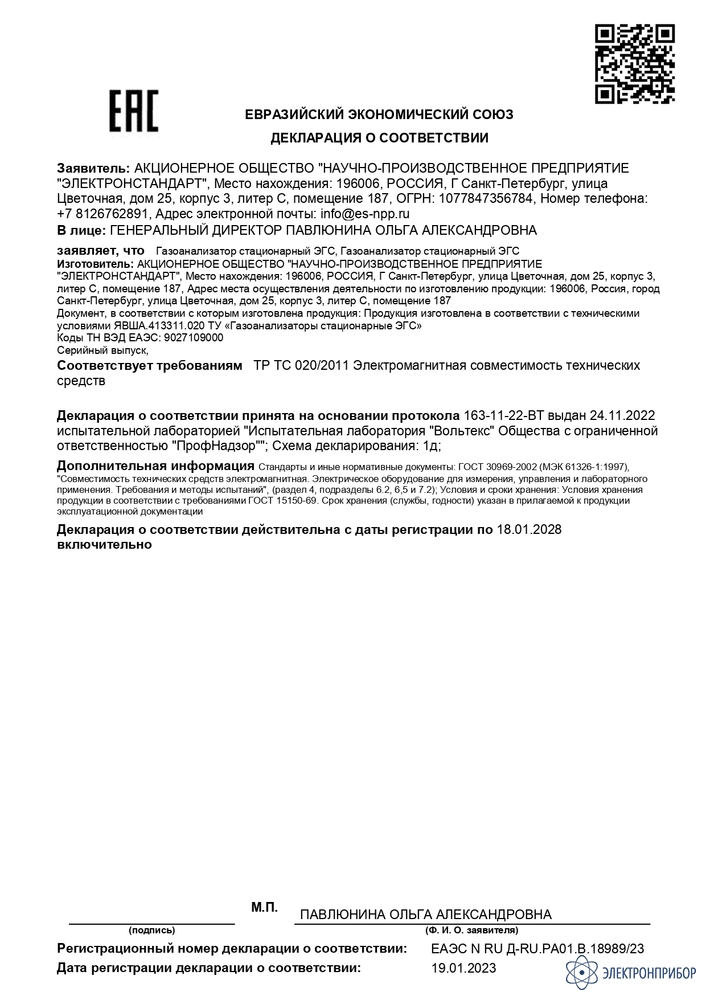

Сертификаты
Назначение газоанализатора стационарного ЭГС:
Газоанализатор стационарный ЭГС обеспечивает измерения объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора, аммиака в воздухе рабочей зоны.

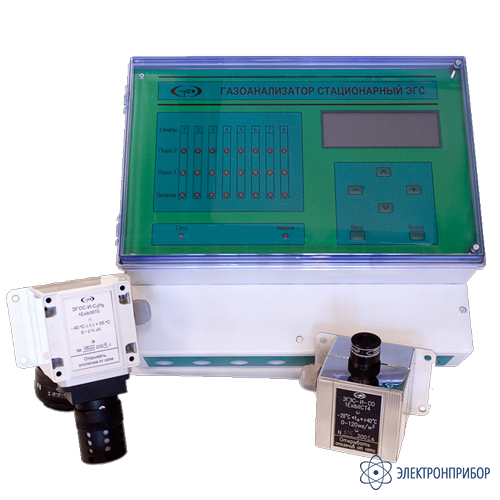

ЭГС состоит из блока управления и выносных (на расстояние до 1000 м) датчиков на различные газы. Такая конструкция позволяет обеспечить контроль за безопасностью и соблюдением условий труда одновременно во многих точках, выводить текущую информацию в месте, где производится контроль и управление объектом.
В ЭГС оптические датчики используются для измерений концентрации метана, пропана, паров этанола, углекислого газа. Электрохимическими датчиками осуществляются измерения концентрации кислорода, водорода, оксида углерода, сероводорода, двуокиси азота, диоксида серы, хлора, аммиака. Термокаталитическими датчиками осуществляются измерения концентрации метана, пропана.
Блоки управления ЭГС выпускаются в 2 модификациях:
- БУ стандартных размеров (подключение до 16 датчиков);
- БУ уменьшенных габаритов (подключение 1 или 2 датчиков).
ЭГС предназначен для использования на промышленных предприятиях, объектах ЖКХ и других, где требуется постоянный контроль наличия взрывоопасных и токсичных газов в воздухе.
Преимущества и особенности газоанализатора стационарного ЭГС:
- надежная, проверенная в различных условиях конструкция блока управления и датчиков;
- применение оптических датчиков с долгим сроком службы для измерений концентрации метана (CH4), пропана (C3H8), паров этилового спирта (С2Н5ОН), углекислого газа (CO2);
- для измерений концентрации кислорода (O2), оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), диоксида азота (NO2), аммиака (NH3), водорода (H2), хлора (CL2) используются электрохимические датчики;
- к блоку управления ЭГС может быть подключено до 16 датчиков на различные пары и газы;
- ЭГС внесён в Государственный реестр средств измерений РФ;

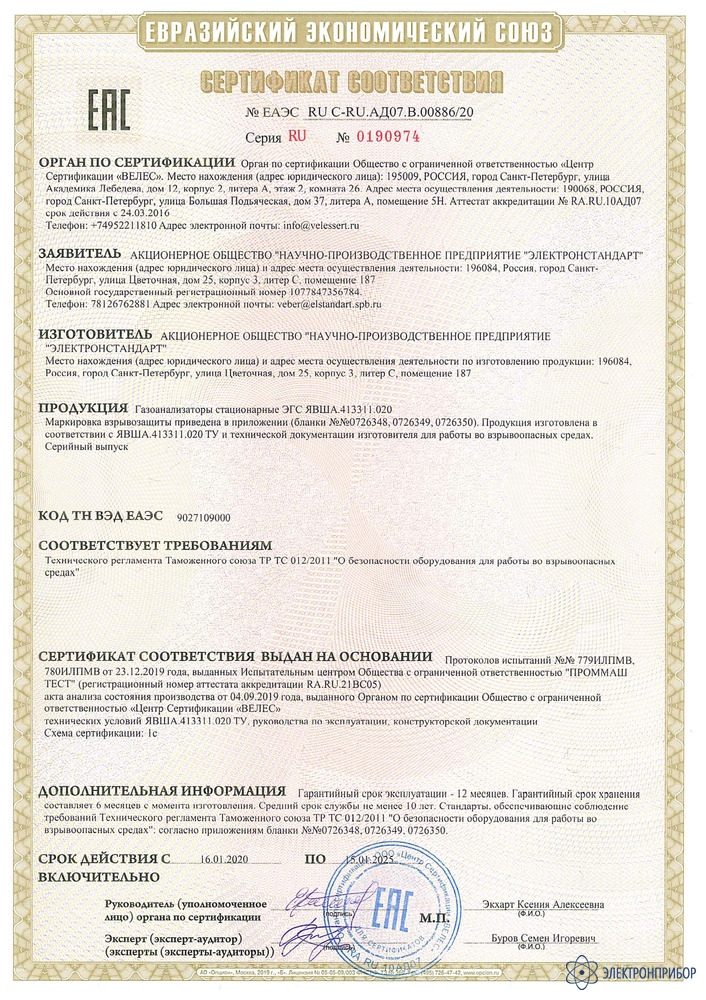

- ЭГС имеет сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011.
-
-
Технические характеристики газоанализатора стационарного ЭГС:
Датчик Определяемый компонент Диапазон измерений
концентрации определяемого компонентаПределы допускаемой основной погрешности Объемная доля Массовая
концентрация, мг/м3Абсолютной Относительной ЭГОС-И-CH4 Метан СН4 (0...5)% — ±(0,1+0,04Сх)% — ЭГОС-И-С3Н8 Пропан С3Н8 (0...2)% — ±(0,05+0,04Сх)% — ЭГОС-И-С2Н5ОН Этанол С2Н5ОН (0...0,78)% — ±0,16% — ЭГОС-И-CO2 Диоксид углерода СО2 (0...5)% — ±(0,1+0,04Сх)% — ЭГТС-И-CH4 Метан СН4 (0...2,5)% — ±0,2% — ЭГТС-И-С3Н8 Пропан С3Н8 (0...1)% — ±0,08% — ЭГЭС-И-О2 Кислород О2 (0...30)% — ±(0,2+0,04Сх)% — ЭГЭС-И-Н2 Водород Н2 (0...2)% — ±0,2% — ЭГЭС-И-Н2 Водород Н2 (0...5)% — ±0,2% — ЭГЭС-И-СО Оксид углерода СО — 0...20
20...120± 5 мг/м3
——
±25 %ЭГЭС-И-Н2S Сероводород Н2S — 0...10
10...45± 2,5 мг/м3
——
±25 %ЭГЭС-И-NO2 Диоксид азота NO2 — 0...2
2...20± 0,5 мг/м3
——
±25 %ЭГЭС-И-SO2 Диоксид серы SO2 — 0...10
10...50± 2,5 мг/м3
——
±25 %ЭГЭС-И-С12 Хлор С12 — 0...1
1...15± 0,25 мг/м3
——
±25 %ЭГЭС-И-NНЗ Аммиак NНЗ — 0...20
20...70± 5 мг/м3
——
±25 %ЭГЭС-И-NНЗ Аммиак NНЗ — 0...200
200...700± 50 мг/м3
——
±25 %Эксплуатационные характеристики Габаритные размеры блока электроники, мм, не более
- блок управления (стандартный)
- блок управления (уменьшенных габаритов)
- датчик ЭГОС-И
- датчик ЭГТС-И
- датчик ЭГЭС-И
- коробка распределительная
360x335x135
213х180х106
160х85х125
115х85х125
115х85х125
170х140х70Масса, кг, не более:
- блок управления (стандартный)
- блок управления (уменьшенных габаритов)
- датчик ЭГОС-И
- датчик ЭГТС-И
- датчик ЭГЭС-И
- коробка распределительная
5,8
2,8
0,6
0,4
0,4
0,4Напряжение питания блока управления, переменного тока частотой 50 Гц, B 220 Напряжение питания датчиков, постоянного тока, В 12 Номинальное время установления показания Т0,9, сек:
- для измерительных каналов с датчиками ЭГОС-И
- для измерительных каналов с датчиками ЭГТС-И
- для измерительных каналов с датчиками ЭГЭС-И
10
30
60Время прогрева газоанализатора, мин, не более 10 Диапазон температуры окружающей среды, °С
- блок управления
- датчик ЭГОС-И
- датчик ЭГТС-И
- датчик ЭГЭС-И
- коробка распределительная
-10 ... +45
-40 ... +55
-20 ... +50
-20 ... +40
-40 ... +55Относительная влажность окружающего воздуха, % до 95 при 35 °C Средний срок службы, лет 10 Примечание: Сх — значение концентрации определяемого компонента на входе датчика, обёемная доля, %.
-
Комплект поставки ЭГС
№ Наименование Количество 1 Блок управления (в соответствии с заказом) 1 2 Датчик(и) в соответствии с заявкой 1 3 Коробка(и) распределительная(ые) 1 4 Комплект принадлежностей 1 5 Калибровочные камеры (по заявке заказчика) 1 6 Руководство по эксплуатации, методика поверки 1 Допускается заказывать поставку дополнительных электрохимических датчиков после первичной поставки газоанализатора потребителю. При этом имеющиеся у потребителя базовый блок и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ЭГС.
-
