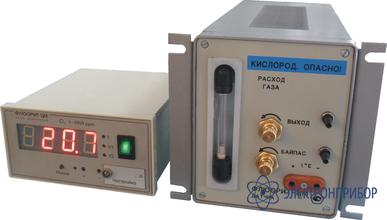

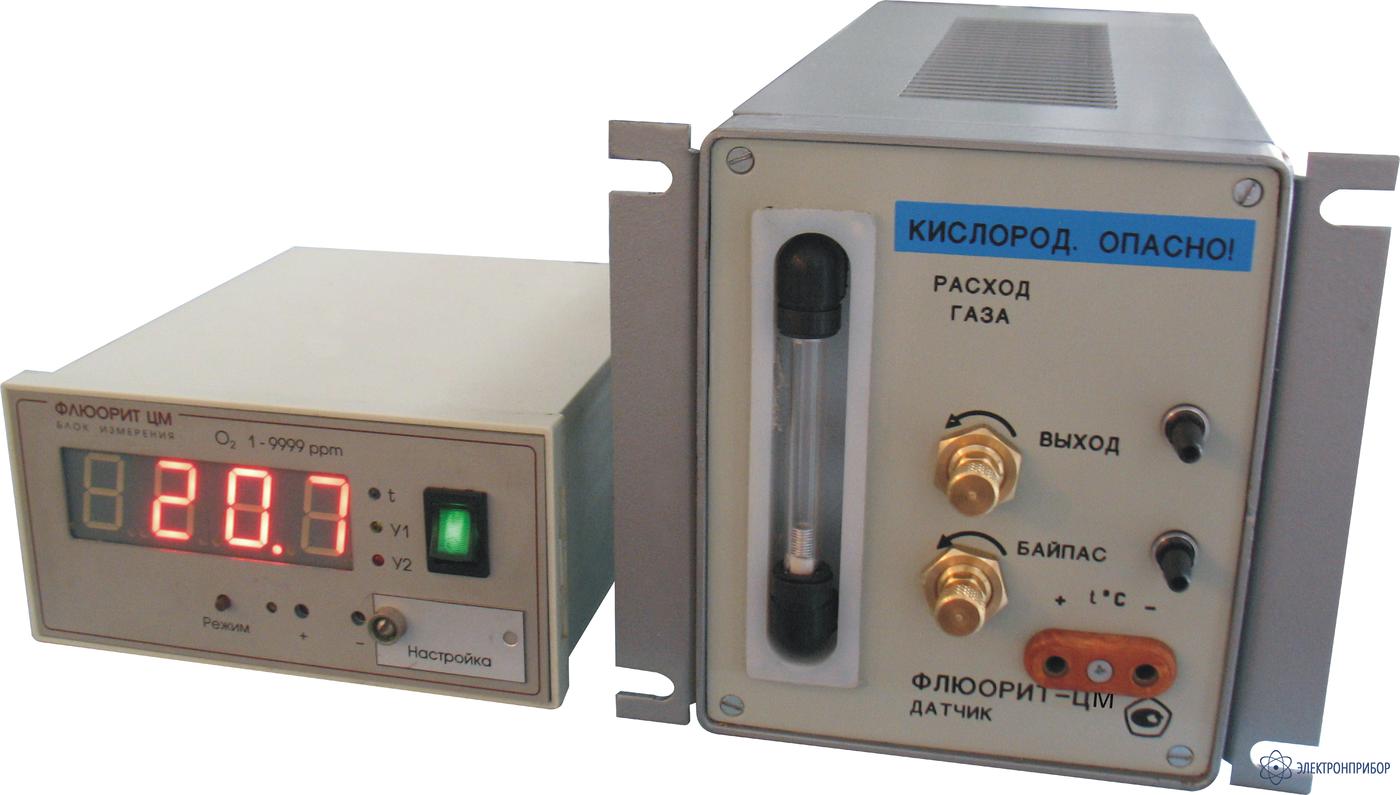

ФЛЮОРИТ-ЦМ ТУ 2015г — газоанализатор

Код товара: 26958
  • 65987-16

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      65987-16 до 16.12.2026

    • Производитель

      Ангарское ОКБА

    Назначение газоанализатора ФЛЮОРИТ-ЦМ:

    Газоанализатор ФЛЮОРИТ-ЦМ предназначен для измерений объемной доли кислорода в инертных газах и азоте и представляет собой цифровой промышленный, стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на потенциометрическом методе измерений с применением твердоэлектролитной ячейки.

    Диапазон измерений газоанализатора ФЛЮОРИТ-ЦМ позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.

    По дополнительному согласованию рабочие условия применения газоанализатора ФЛЮОРИТ-ЦМ по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.

    Особенности газоанализатора ФЛЮОРИТ-ЦМ:

    • высокая точность измерения;
    • быстродействие;
    • высокая надёжность и долговечность;
    • возможность реализации альтернативной независимой поверки при отсутствии эталонов;
    • простота эксплуатации и ремонта;
    • возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м;
    • газоанализатор обеспечивает аппаратную и программную поддержку интерфейса RS-485.

  • Технические характеристики газоанализатора ФЛЮОРИТ-ЦМ:

    Параметр Значение
    Диапазон измерений объемной доли кислорода по табло 0,01 до 9999 млн-1  и от 1 до 100%
    Диапазоны по токовому выходному сигналу 0,01-1,1-100, 10-1000, 100-10000 млн-1,1-100%
    Основная относительная погрешность для области измерений от 0,01 до 0,1 млн-1, не более ±10 %;
    для области измерений от 0,1 до 100 млн-1, не более ±6 %;
    для области измерений от 100 млн-1 до 100 %, не более ±4 %.
    Расход анализируемого газа через чувствительный элемент от 1,7 до 3,2 см3/с
    Время установления показаний в диапазоне 1-10 млн-1

    10 мин.
    Время установления показаний в диапазоне 10-9999 млн-1

    15 мин.
    Унифицированный выходной сигнал для каждого диапазона измерений

    4…20 мА
    Параметры анализируемого газа температура в точке отбора от минус 10 до плюс 50°C
    давление на входе 4…600 кПа
    Температура окружающего воздуха +5…+50°С
    Напряжение питания и частота от сети переменного тока

    187…242 В, 49…51 Гц
    Потребляемая мощность, не более

    120 Вт
    Габаритные размеры датчика 157х140х330 мм
    Габаритные размеры блока измерений 144х72х190 мм
    Масса датчика 4,5 кг
    Масса блока измерений 1 кг
    Средняя наработка на отказ, не менее

    15000 ч.
    Средний срок службы, не менее

    10 лет

  • Комплект поставки ФЛЮОРИТ-ЦМ ТУ 2015г

    № Наименование Количество
    1 Датчик 5К2.320.038 1
    2 Блок измерений 5К2.390.135 ИСП1;
    или блок измерений 5К2.390.136 ИСП2;    		 1
    3 Комплект запасных частей 5К4.070.271 1
    4 Комплект принадлежностей 5К4.072.126 1
    5 Комплект монтажных частей 5К4.075.148 1
    6 УИРГ-2Г 5К2.833.007-02 1
    7 Руководство по эксплуатации 1
    8 Методика поверки 1
    9 Методика измерений расхода газа пузырьковым методом 1

    По отдельному заказу газоанализатор может комплектоваться дополнительно стабилизатором давления газа.
