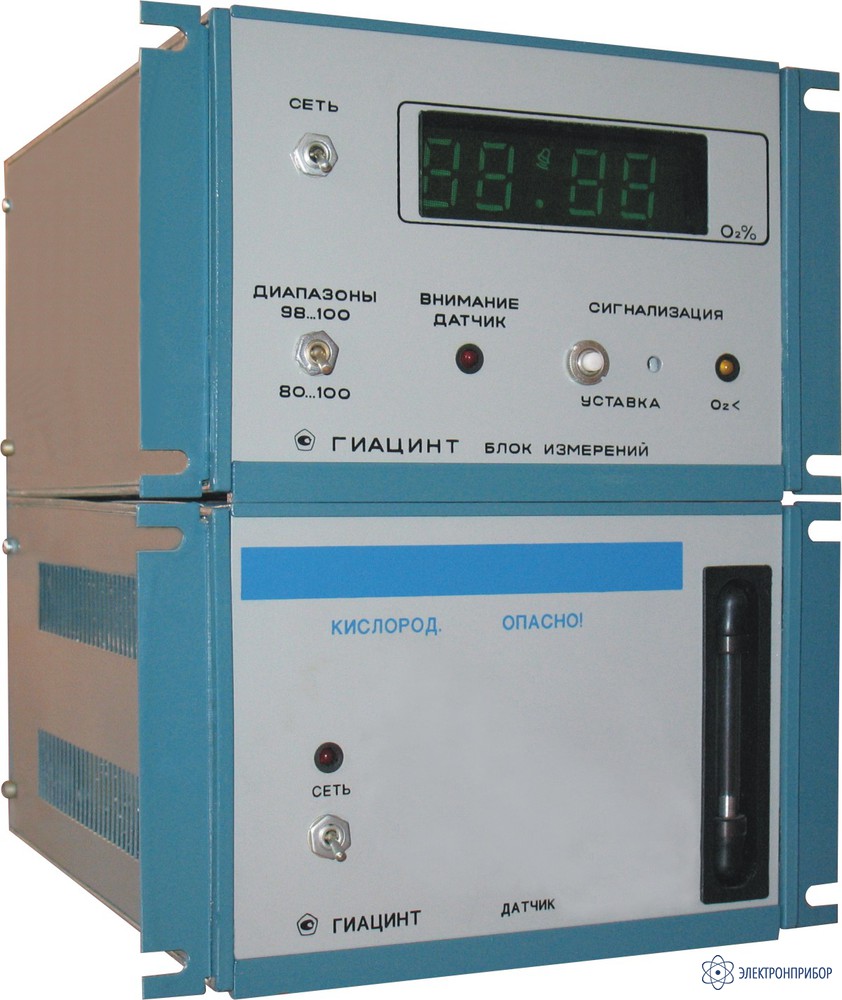

ГИАЦИНТ — газоанализатор кислорода

Код товара: 23533
  • 20629-00

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      20629-00 до 31.08.2026

    • Производитель

      Ангарское ОКБА

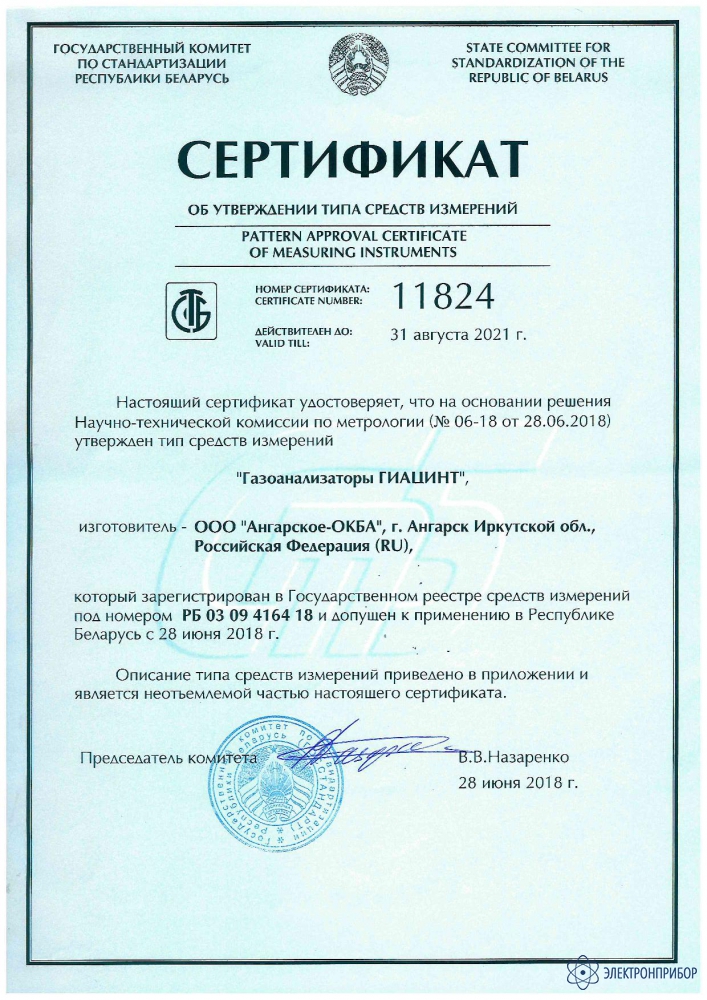

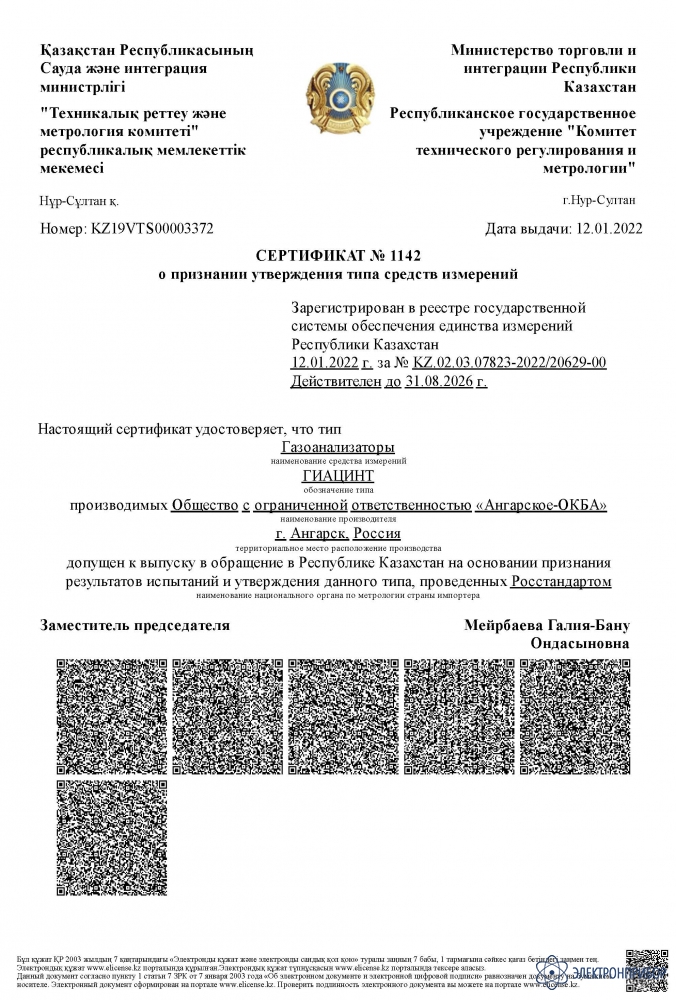

    Сертификаты

    Назначение газоанализатора ГИАЦИНТ:

    Предназначен для измерения концентрации кислорода в смесях кислорода с инертными газами и азотом и представляет собой цифровой, стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на применении в качестве чувствительного элемента амперометрической диффузионной твёрдоэлектролитной ячейки.

    Газоанализатор применяется при производстве особо чистого кислорода для медицинских и технических целей, а также в металлургической, нефтехимической и других отраслях промышленности.

    Особенности газоанализатора ГИАЦИНТ:

    • Высокая точность измерения и стабильность чувствительного элемента;
    • Надёжность и долговечность за счёт стабильности чувствительного элемента;
    • Устройство сигнализации о достижении в анализируемом газе верхнего и нижнего значения заданной объёмной доли кислорода;
    • Наличие обзорного диапазона объёмной доли кислорода от 0 до 100%;
    • Простота обслуживания и ремонта;
    • Небольшие габариты и масса прибора;
    • Возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.

  • Технические характеристики газоанализатора ГИАЦИНТ:

    Параметр Значения
    Диапазоны измерений 80 ... 100% и 98 ... 100%
    Абсолютная погрешность:
    - дляя диапазона измерений 80 - 100%
    - для диапазона измерений 98 - 100%
    ± 0,5%
    ± 0,1%
    Рабочие условия применения:
    - избыточное давление анализируемого газа на входе
    - температура окружающего воздуха
    от 50 до 600 кПа (0,5…6 кгс/см2)
    от +5 до +50 °С
    Унифицированный выходной сигнал 4…20 мА
    Время установления показаний газоанализатора, не более 60 c
    Потребляемая мощность, не более 150 Вт
    Габаритные размеры:
    - датчик
    - блок измерений
    250 × 150 × 310 мм
    250 × 150 × 320 мм
    Общая масса датчика и блока измерений, не более 9 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 10 лет

  • Комплект поставки ГИАЦИНТ

    № Наименование Количество
    1 Датчик 1
    2 Блок измерений 1
    3 Руководство по эксплуатации 1
    4 Инструкция по поверке 1
    Комплект запасных частей 5К4.070.169
    5 Нагреватель 1
    6 Элемент чувствительный 1
    7 Прокладка 5К8.684.333 10
    8 Прокладка 5К8.684.512 2
    9 Вставка плавкая ВП1-1-0,25А АГ0.481.303 ТУ 2
    10 Вставка плавкая ВП1-1-2А АГО.481.303 ТУ 2
    Комплект принадлежностей 5К4.072.083
    11 Штеккер малогабаритный МШ-1 ОЮО,364.000 ТУ 4
    Комплект монтажных частей 5К4.0 75.091
    12 Трубка 1
    13 Болт М 6-6gх25.58 016 ГОСТ 7805-70 8
    14 Гайка М6-6Н. ГОСТ 5927-70 8
    15 Шайба 6.65Г.016 ГОСТ 6402-70 8
    16 Шайба 6.04.016 ГОСТ 10450-78 8
    17 Ниппель прижимной 2-1-Ц 4
    18 Гайка накидная 2-1-Ц 4
    19 Вилка ОНЦ-РГ-09-4/14-В12 БРО.364.082 ТУ 3
    20 Вилка ОНЦ-РГ-09-7/18-В12 БРО.364.082 ТУ 1
    21 Розетка ОНЦ-РГ-09-4/14-Р12 БРО.364.082 ТУ 2
    22 Комплект электрических принципиальных схем 1

    Примечание. По требованию Заказчика и по согласованию с заводом-изготовителем газоанализатор может компл ектоваться регистрирующим прибором за доп олнительную плату.
