ИГМ-13М — стационарный газоанализатор
Код товара: 66685-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
72341-18 до 06.09.2028
Назначение стационарного газоанализатора ИГМ-13М:
ИГМ-13М позволяет производить автоматический непрерывный контроль опасных концентраций горючих, токсичных газов, кислорода и диоксида углерода, ПДК вредных и углеводородных газов в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-13М могут устанавливаться как в помещениях, так и на открытых площадках.
Область применения
- Нефтяные и газовые месторождения;
- Промышленные предприятия по переработке нефти и газа;
- Газовые и нефтяные хранилища;
- Химические производства;
- Рабочие зоны промышленных предприятий;
- Насосные станции;
- Компрессорные станции и др.
Описание стационарного газоанализатора ИГМ-13М:
Стационарный газоанализатор ИГМ-13М может быть исполнен в корпусе двух типов:

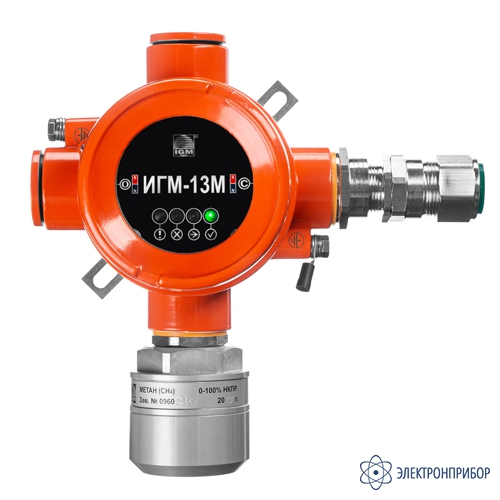

ИГМ-13М в корпусе Limatherm (Польша)
Обозначение при заказе:
ИГМ-13М-1А – в алюминиевом корпусе; ИГМ-13М-1С – в стальном корпусе.
1 – корпус XD-IL или XD-SIL в зависимости от материала корпуса (Limatherm);
А – алюминий;
С – сталь.ИГМ-13М в корпусе производства ОАО "Вэлан" (Россия)
Обозначение при заказе:
ИГМ-13М-3А – в алюминиевом корпусе.
3 – корпус ВАД-РСП-0-D;
А – алюминий.Стационарный газоанализатор ИГМ-13М определяет 122 вида газов и паров.
В ИГМ-13М, в зависимости от целевого газа, может устанавливаться один из перечисленных типов газовых сенсоров:
Электрохимические сенсоры
- Кислород;
- Оксид углерода;
- Сероводород;
- Хлор;
- Цианистый водород;
- Аммиак;
- Диоксид серы;
- Оксид азота;
- Диоксид азота;
- Водород;
- Фтор;
- Арсин;
- Фосфин;
- Моносилан;
- Хлороводород;
- Фтороводород;
- Карбонилхлорид;
- Метилмеркаптан;
- Озон;
- Бром;
- Формальдегид;
- Этилмеркаптан;
- Этиленоксид;
- Этилен;
- Метанол;
- Этанол.
Оптические сенсоры
- Диоксид углерода;
- Пропан;
- Метан;
- Этан;
- Н-Гексан;
- Н-Бутан;
- Изобутан;
- Пентан;
- Пропилен;
- Метанол;
- Толуол;
- Этиленоксид;
- Бензол;
- Ацетон;
- Этилен;
- Н-октан;
- Этанол;
- Метилтретбутиловый эфир;
- н-Гептан;
- Нонан;
- Декан;
- Стирол;
- Этилацетат;
- Бензин автомобильный;
- Топливо дизельное;
- Керосин;
- Уайт-спирит;
- Топливо для реактивных двигателей;
- Бензин авиационный;
- Бензин неэтилированный;
- 1-бутен;
- Циклопентан;
- Циклогексан;
- Изобутилен;
- Изопропен;
- Этилбензол;
- Бутилацетат;
- 1,3-бутадиен (дивинил);
- 1,2-дихлорэтан;
- Диметилсульфид;
- 1-гексен;
- 1-бутанол;
- Винилхлорид;
- Циклопропан;
- Диэтиловый эфир;
- Пропиленоксид;
- Хлорбензол;
- 2-метил-2-пропанол;
- 2-бутанон;
- Пары нефтепродуктов;
- Сумма углеводородов.
Фотоионизационные сенсоры
- Бензол;
- Уксусная кислота;
- 2-Метилпропен (изобутилен);
- Метилбензол (толуол);
- о-Ксилол (диметилбензол);
- Арсин;
- Фосфин;
- Нафталин;
- Трихлорэтилен;
- Этан;
- Пропан;
- н-Гексан;
- н-Бутан;
- Изобутан;
- Пентан;
- Пропилен;
- Метанол;
- Этиленоксид;
- Ацетон;
- Этилен;
- Октан;
- Фенол;
- н-Гептан;
- Этилацетат;
- Бензин автомобильный (по изобутилену);
- Топливо дизельное (по изобутилену);
- Керосин (по изобутилену);
- Уайт-спирит (по изобутилену);
- n-Бутанол;
- Пропанол;
- Этилбензол;
- Стирол;
- Оксид азота;
- Метилмеркаптан;
- Винилхлорид;
- н-Пропилацетат;
- Эпихлоргидрин;
- N,N-диметилацетамид (морфолин);
- Хлористый бензил;
- Фурфуриловый спирт;
- Этанол;
- 2-аминоэтанол;
- Диэтиламин;
- Этилхлорформиат;
- Толуол;
- Моноэтаноламин.

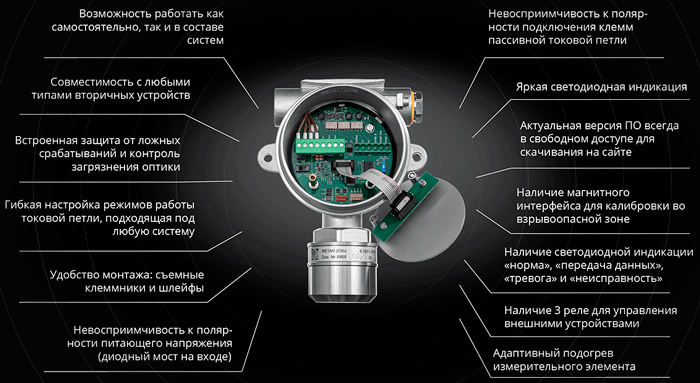

Конструктивные особенности прибора
Стационарный газоанализатор ИГМ-13М поставляется в модификациях, отличающихся определяемыми компонентами.
Особенности стационарного газоанализатора ИГМ-13М:
- Совместимость с любыми видами вторичных устройств в том числе производства Emerson, Endress+Hauser, ОКБ "Вектор" и др.;
- Высокая точность - абсолютная погрешность 3% НКПР для простых углеводородных газов;
- Устойчивость к повышенной влажности, пару и туману у моделей с оптическим сенсором;
- Стабильная работа при -60°C, дополнительная температурная калибровка сенсором;
- Быстрое время отклика Т0,9 5 секунд для простых углеводородных газов;
- Лёгкая настройка по месту эксплуатации при помощи магнитного интерфейса или Hart-коммуникатора;
- Межповерочный интервал 2 года у моделей с оптическим сенсором;
- Низкое энергопотребление не более 0,7 Вт в дежурном режиме;
- Диапазон температуры окружающей среды от -60°C до +60°C;
- Диапазон атмосферного давления 80 - 120 кПа;
- Широкий диапазон относительной влажности (без образования конденсата);
- Габаритные размеры 188 х 145 х 110 мм в корпусе Вэлан, 198 х 136 х 137 мм в корпусе Limatherm ;
- Масса <2,5 кг в алюминиевом корпусе, <3,5 кг в стальном корпусе.
-
-
Технические характеристики стационарного газоанализатора ИГМ-13М:

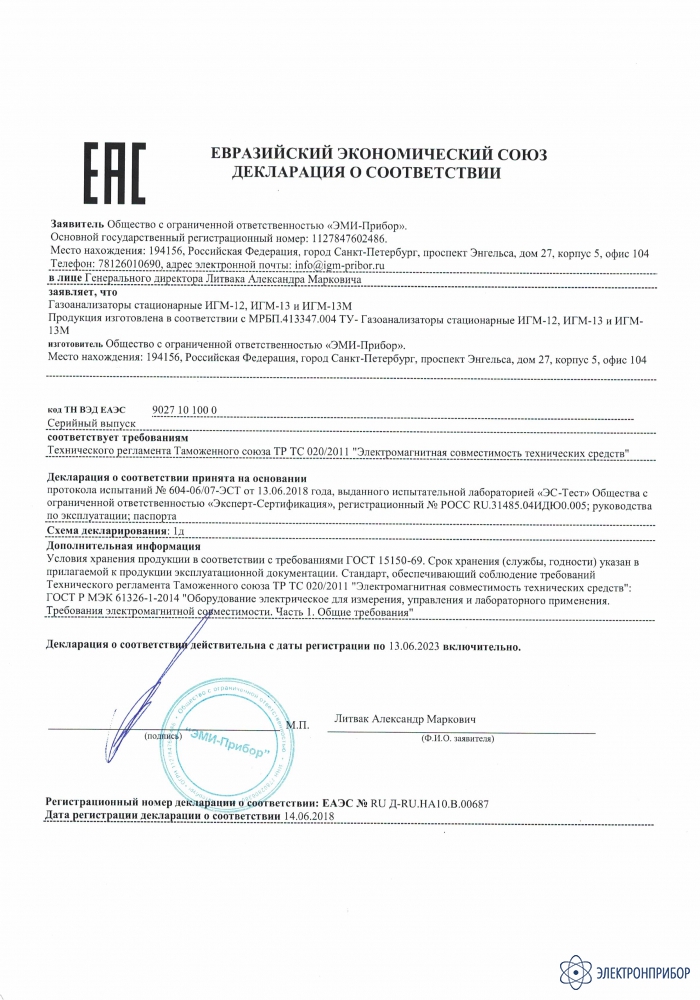

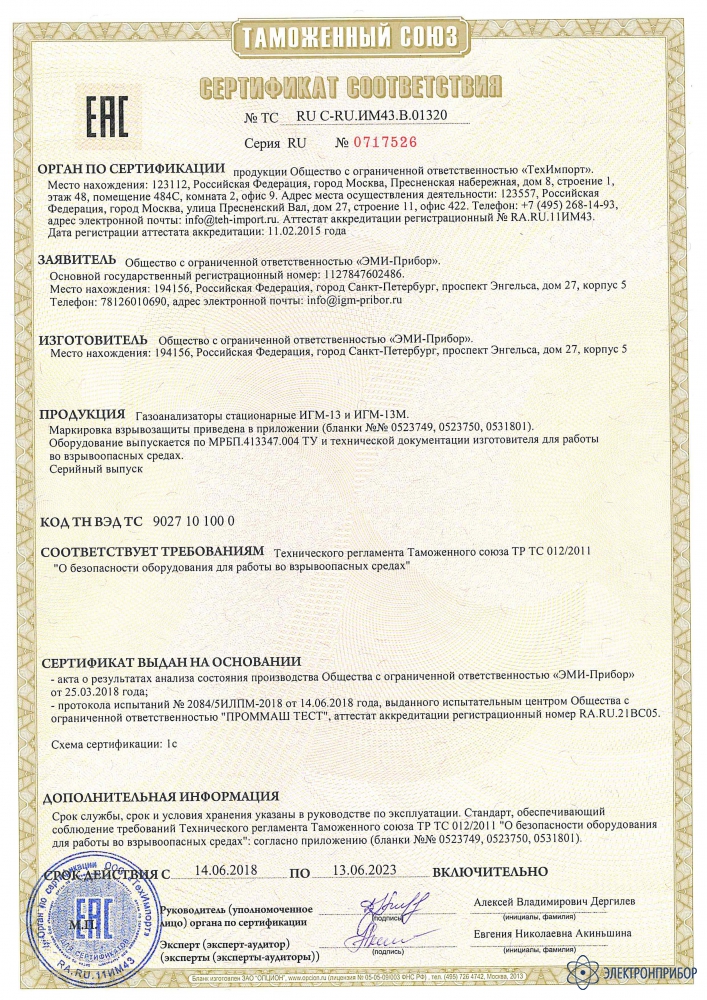

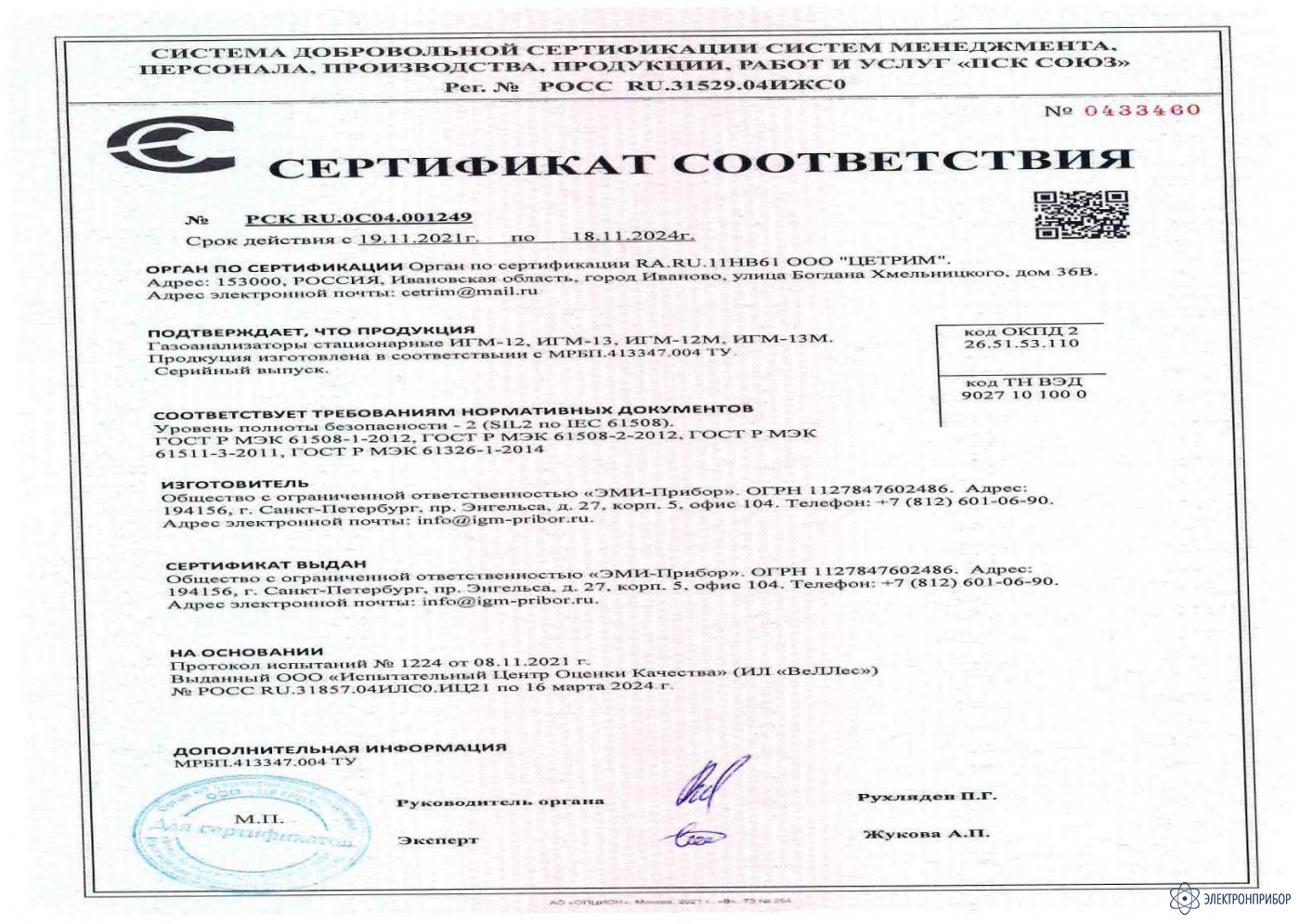

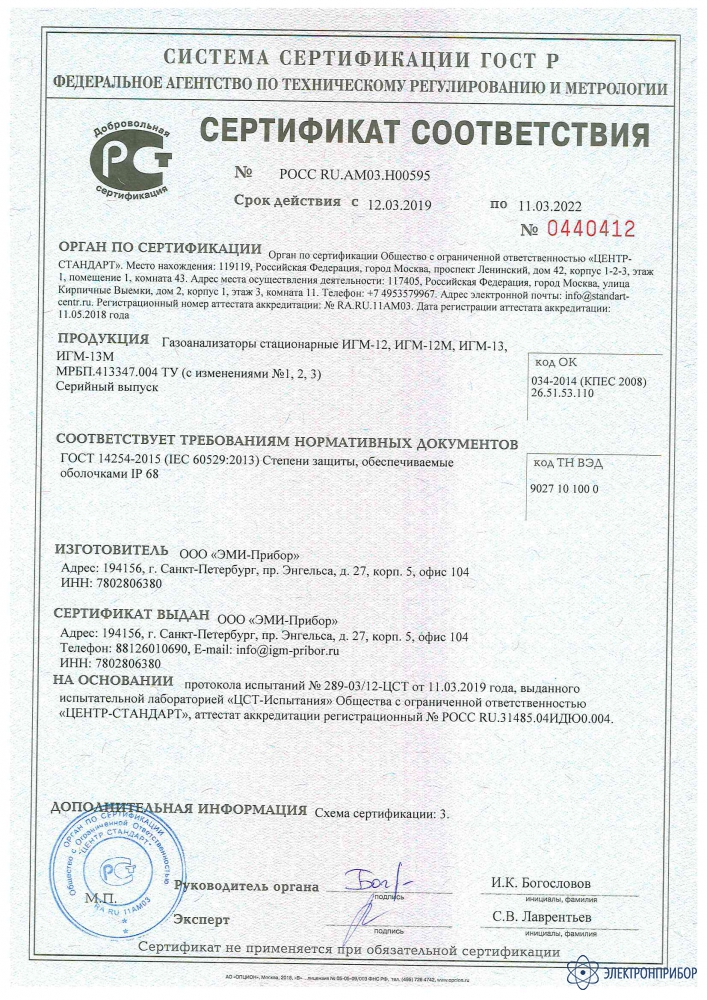

Параметр Значение Общие характеристики Маркировка взрывозащиты 1Ex d ia IIC T6 X Типы устанавливаемых сенсоров оптический;
электрохимический;
фотоионизационныйВариативность исполнения корпуса 2 кабельных ввода (алюминий, сталь);
3 кабельных ввода (алюминий)Степень защиты оболочки IP 68 Напряжение питания От 12 до 32 В (Постоянный ток) Потребляемая мощность Не более 0,7 Вт Настройки газоанализатора с помощью магнитного ключа;
RS-485;
HARTПринцип действия Оптический;
электрохимический;
фотоионизационныйСредняя наработка на отказ с оптическим сенсором 60000 ч с электрохимическим и фотоионизационным сенсором 30000 ч Выходные интерфейсы и их характеристики Токовая петля максимальное сопротивление нагрузки 500 Ом максимальное напряжение (пассивный режим) 32 В HART Версия протокола 6 (с поддержкой предыдущих версий) RS-485 максимальное число приборов на линии 256 максимальное напряжение (между сигнальными линиями А и B, а также между сигнальными линиями и "землёй" интерфейса) ±12 В Реле максимальное коммутируемое напряжение постоянного тока 60 В максимальный коммутируемый постоянный ток 2 А максимальное коммутируемое напряжение переменного тока 250 В максимальный коммутируемый переменный ток 2 А -

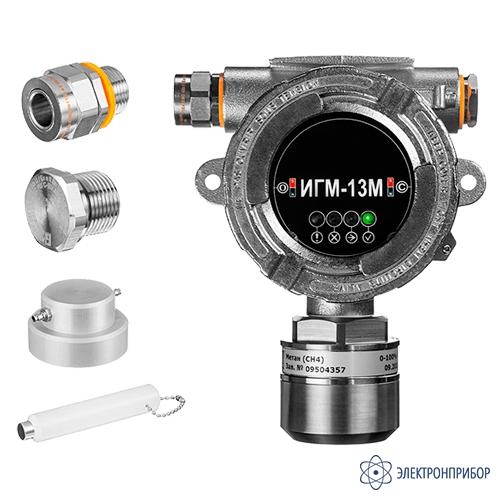

Комплект поставки ИГМ-13М
№ Наименование Количество 1 Стационарный газоанализатор ИГМ-13М в соответствующей модификации 1 2 Взрывозащищенный кабельный ввод 1 3 Взрывозащищенная заглушка 1 4 Адаптер ПГС 1 5 Магнит для градуировки 1 6 Эксплуатационная документация 1 7 Цифровой информационный носитель с ПО 1 -
