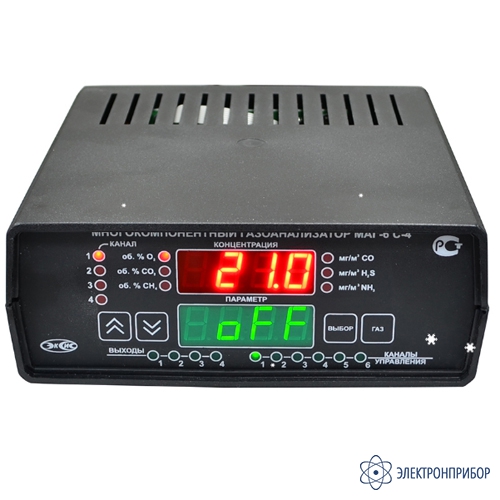

МАГ-6 С-4-В — измерительный блок стационарного газоанализатора на 4 канала измерения (взрывозащищенное исполнение)
Код товара: 58294-
Является модификацией МАГ-6 С-Х (с выносными преобразователями)Преобразователи в комплект поставки не входят и приобретаются отдельно!-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
86393-22 до 10.08.2027
-
Производитель
Сертификаты
Назначение стационарного многоканального газоанализатора МАГ-6 С-Х (с выносными преобразователями):

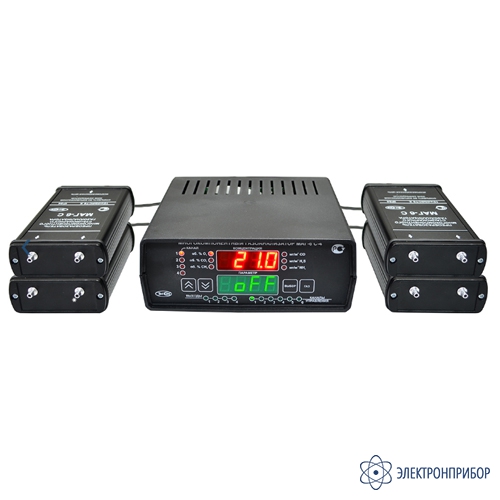

Прибор МАГ-6 С-Х (с выносными преобразователями) предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу. В зависимости от исполнения прибор применяется для измерения концентрации аммиака, сероводорода, диоксида углерода, кислорода, монооксида углерода, метана, диоксида азота, диоксида серы.
Модификация газоанализатора МАГ-6 С-X-В (Х – количество каналов измерения) относится к взрывозащищенному оборудованию группы IIс ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В случае взрывозащищенного исполнения стационарных приборов МАГ-6-С-Х-В в комплект поставки каждого преобразователя МАГ-6 в обязательном порядке входит активный барьер искрозащиты БИ-2П. Маркировка взрывозащиты - ExiaIICT6 X. В этом случае стоимость преобразователя МАГ-6-С увеличивается.
Прибор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Особенности стационарного многоканального газоанализатора МАГ-6 С-Х (с выносными преобразователями):
- возможность измерения и регистрации концентрации до четырёх газов одновременно по одному измерительному каналу;
- звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;

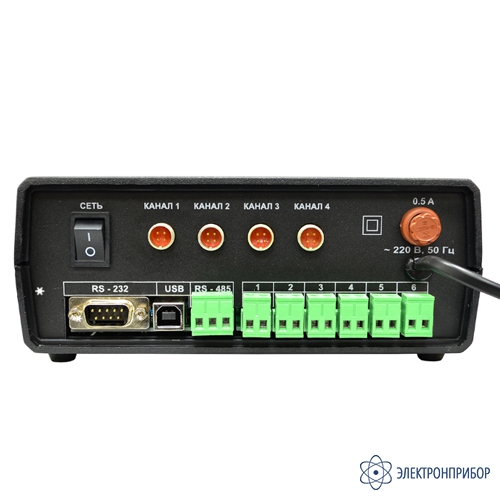

- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- возможность протоколирования результатов измерений – до 30000 точек статистики;
- наличие 4 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие 2 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- возможность объединения приборов в измерительную сеть;
- взрывозащищенное исполнение.
-
-
Технические характеристики стационарного многоканального газоанализатора МАГ-6 С-Х (с выносными преобразователями):
Параметр Значение Диапазон измерения объемной доли диоксида углерода — вариант 1, % от 0,0 до 1,0 Диапазон измерения объемной доли диоксида углерода — вариант 2, % от 0,0 до 10,0 Диапазон измерения объемной доли кислорода — вариант 1, % от 0,0 до 30,0 Диапазон измерения объемной доли кислорода — вариант 2, % от 0,0 до 100,0 Диапазон измерения объемной доли метана, % от 0,0 до 5,0 Диапазон измерения массовой концентрации монооксида углерода, мг/м3 от 0 до 500 Диапазон измерения массовой концентрации аммиака, мг/м3 от 0 до 70 Диапазон измерения массовой концентрации сероводорода, мг/м3 от 0 до 140 Диапазон измерения массовой концентрации диоксида серы, мг/м3 от 0 до 50 Диапазон измерения массовой концентрации диоксида азота, мг/м3 от 0 до 20 Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % ±(0,02+0,05·Cвх) Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % ±(0,1+0,05·Cвх) Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % ±0,4 Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % ±1,0 Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, % ±0,2 Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, % ±10 Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % ±25 Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 ±0,5 Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % ±25 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород 1 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота 0,5 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан 0,2 Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород, диоксид углерода, метан 0,7 Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — монооксид углерода, аммиак, сероводород, диоксид серы, диоксид азота 0,2 Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, диоксид углерода, метан 30 Номинальное время установления показаний Т0,9ном, с — аммиак, сероводород, диоксид серы, диоксид азота 60 Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5 Время прогрева газоанализатора, мин, не более 5 Рабочие условия прибора — температура воздуха, °С от -20 до +40 Рабочие условия прибора — относительная влажность, % (без конденсации влаги) от 10 до 95 Рабочие условия прибора — атмосферное давление, кПа от 84 до 106 Напряжение питания, В, 50±1 Гц 220±22 Потребляемая прибором мощность, Вт, не более 15 Нагрузочная способность реле 7А при 220В Диапазон изменения выходного тока унифицированных токовых выходов, мА 4…20, 0…5, 0..20 Дискретность изменения выходного тока унифицированных токовых выходов, мкА 19.5, 4.9, 19.5 Максимальное сопротивление нагрузки унифицированных токовых выходов, Ом 300, 1000, 300 Интерфейс связи с компьютером RS-232, RS-485, USB Длина линии связи RS-232, м, не более 15 Длина линии связи RS-485, м, не более 1000 Длина линии связи USB, м, не более 3 Масса прибора, кг, не более 1,5 Габаритные размеры прибора, мм, не более 178х180х75 Средний срок службы, лет 5 -
Комплект поставки МАГ-6 С-4-В
№ Наименование Количество 1 Измерительный блок стационарного газоанализатора на 4 канала измерения МАГ-6 С-4-В (взрывозащищенное исполнение) 1 2 Кабель для подключения измерительного преобразователя к прибору 1 3 Руководство по эксплуатации и паспорт 1 4 Свидетельство о поверке 1 5 Методика поверки 1 Дополнительная комплектация МАГ-6 С-4-В
(Поставляется за отдельную плату)
№ Наименование 1 Кабель для подключения к компьютеру 2 Кабель USB 3 Диск с программным обеспечением -
Дополнительная комплектация МАГ-6 С-4-В
-
Модификации МАГ-6 С-Х (с выносными преобразователями)
-
МАГ-6 С-4-В, измерительный блок стационарного газоанализатора на 4 канала измерения (взрывозащищенное исполнение)
