МГМ1Р, МГМ 1Р
МГМ-1Р — комплекс метанометрический с функцией автоматической непрерывной передачи данных о содержании метана в систему АГК
Код товара: 64249-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
78656-20 до 29.06.2025

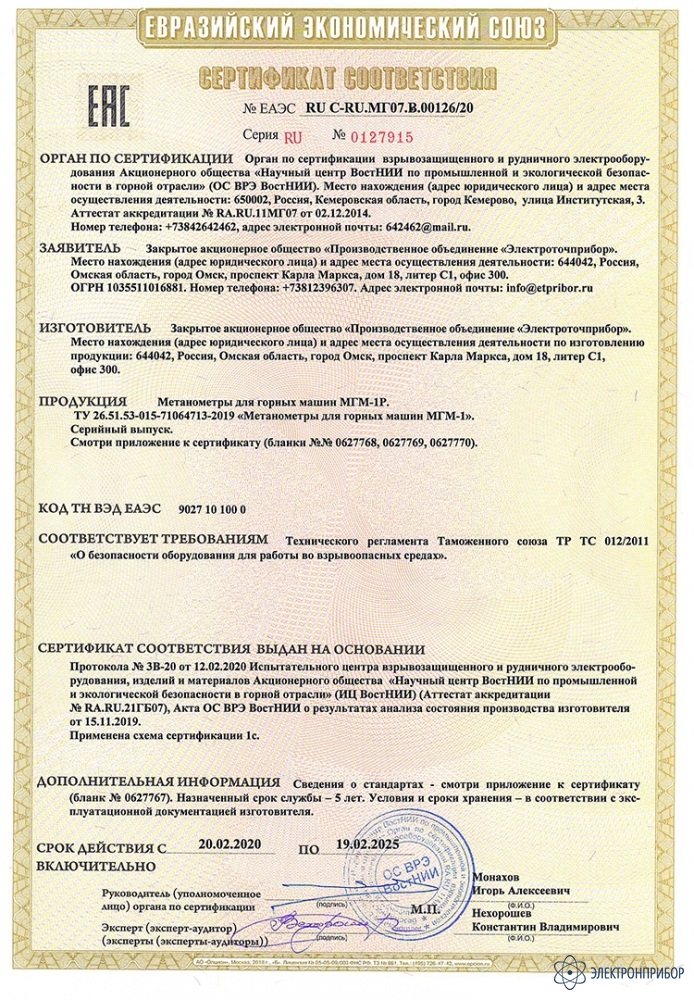

Сертификаты
Назначение комплекса метанометрического с функцией автоматической непрерывной передачи данных о содержании метана в систему АГК МГМ-1Р:
Комплекс МГМ-1Р предназначен для контроля местных скоплений метана в районе действия очистных и проходческих комбайнов и других горных машин и механизмов.
Применение: шахты, опасные по газу и/или пыли всех категорий и сверхгатигорийные.
Комплекс МГМ-1Р предназначен для:
- для выдачи предупредительной сигнализации (при достижении 1,5 % об. д. метана в атмосфере горной выработки) и отключения электропитания горной машины (при достижении 2,0 % об. д. метана в атмосфере горной выработки);
- для передачи данных о содержании метана в атмосфере горной выработки в систему АГК.Метанометр обеспечивает:
- Измерение объемной доли метана в контролируемой атмосфере;
- Звуковую и световую сигнализацию о превышении порога срабатывания;
- Отключение энергии электропитания горной машины или компрессорной установки при превышении предельнодопустимого значения;
- Защиту от несанкционированного изменения регулировок;
- "Черный ящик" емкостью более 45 часов;
- Настройку и считывание информации из памяти МГМ-1Р при помощи устройства считывания информации УСИ-1 на ПК;
- Передачу информации о концентрации метана в систему АГК по радиоканалу через ретранслятор РДМ-1 и приёмник ПДМ-1 данных метанометра.

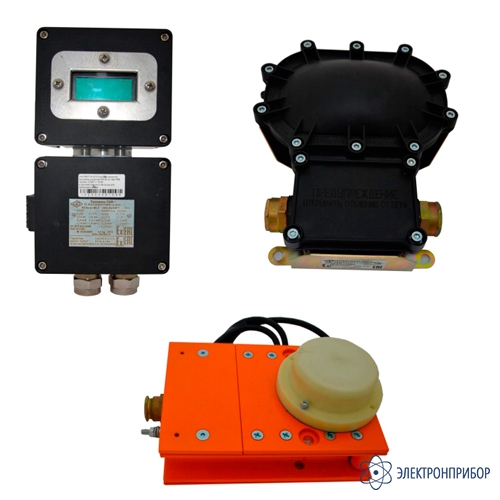

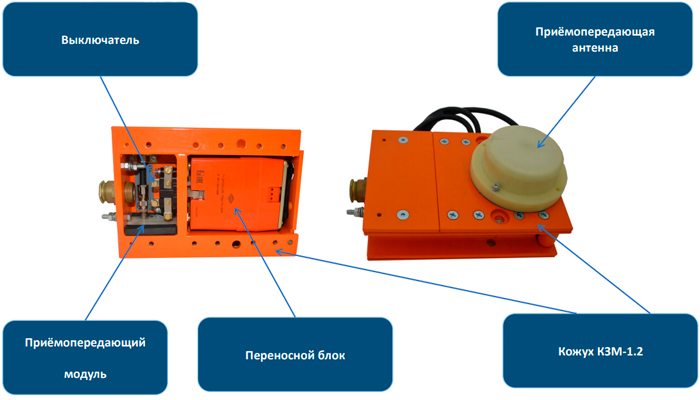

Передающая часть

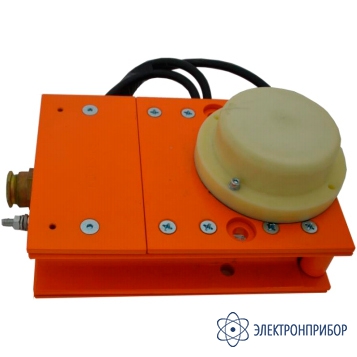

Кожух КЗМ-1.2 - обеспечивает защиту переносного блока, выкл.чателя и приёмодающего модуля от внешних воздействий.
Выключатель - обеспечивает управление внешней сигнализацией и отключение питания горной машины.
Приёмо-передающий модуль LoRa с антенной - обеспечивает передачу информации о содержании метана в атмосфере горной выработки по радиоканалу с переносного блока на РДМ-1.
Переносной блок - обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмо-передающий модуль, а также питание выключателя и приёмопередающего модуля.

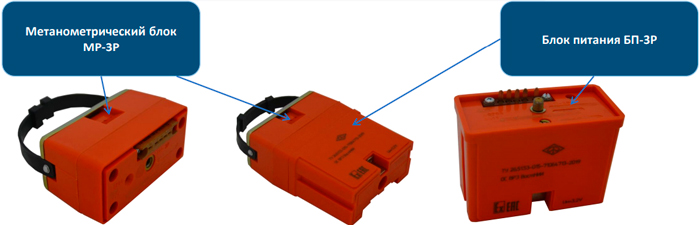

Метанометрический блок МР-3Р - обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмопередающий модуль.
Блок питания БП-3Р - обеспечивает питание метанометрического блока МР-3Р, выключателя и приёмопередающего модуля.

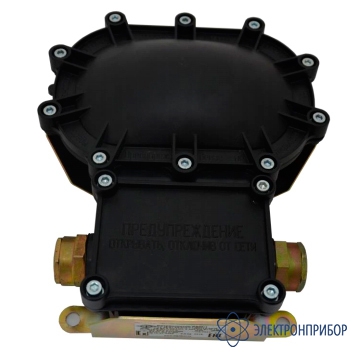

Ретранслятор данных метанометра РДМ-1
Аппаратный отсек - содержит блок искрозащиты, преобразователь напряжения ~127 В =5 В, резервный
аккумулятор, приёмопередающий модуль, антенну. Обеспечивает приём информации о содержании метана в атмосфере горной выработки от одной, двух или трёх передающих частей, установленных на горной машине и передачу данных на ПДМ-1. При отключении электропитания продолжает автономно работать до десяти часов. Отсек подключения. Обеспечивает подключение питания ~127 В от сети питания шахных светильников. -
-
Технические характеристики комплекса метанометрического с функцией автоматической непрерывной передачи данных о содержании метана в систему АГК МГМ-1Р:
Параметр Значение Маркировка взрывозащиты Кожуха КЗМ-1.2 Ро Ех ia Ма Переносного блока метанометра Ро Ех ia Ма Х Приёмника данных метанометра ПДМ-1 Ро Ех ia Ма Х Ретранслятора данных метанометра РДМ-1 РB Ех d mb I Mb X или PO Ex ia I Ma X (в аварийном режиме) Значение порога срабатывания предупредительной сигнализации 1,5% об. д. метана Значение порога срабатывания, при котором происходит отключение электропитания горной машины 2,0% об. д. метана Предел допускаемых основных абсолютных погрешностей срабатывания ±0,2% об.д. метана Сигнализация Световая и звуковая Время срабатывания Не более 15 с Время непрерывной работы без перезаряда батареи Не менее 10 ч Диапазон выходного аналоговогго сигнала ПДМ-1 при выходном сигнале по напряжению От 0,4 до 2,0 В при выходном сигнале по току От 1 до 5 мА Тип аккумуляторной батареи LiFePO4 Время непрерывной работы без калибровки 72 часа Номинальное напряжение питания МР-3Р, КЗМ-1.2 3,2 В ПДМ-1 12 В РДМ-1 ~127 В Напряжение срабатывания сигнализации о разряде батареи (2,9 ± 0,1) В Время задержки до отключения питания (3 ± 0,3) мин Масса Кожух защитный КЗМ-1.2 9 кг Метанометрический блок МР-3Р 0,4 кг Блок питания БП-3Р 0,6 кг ПДМ-1 4 кг РДМ-1 2,5 кг Антенна типа "Шайба-1 СП" 1 кг Срок службы 5 лет Габаритные размеры Кожуха КЗМ-1.2 (без антенны типа "Шайба-1 СП") 305 х 192 х 74 мм Переносного блока 150,5 х 115 х 55 мм Блока метанометрического МР-3Р 72 х 115 х 55 мм Блока питания БП-3Р 80,5 х 115 х 55 мм Приёмника данных метанометра ПДМ-1 331 х 149 х 112 мм Ретранслятора данных метанометра РДМ-1 268 х 218 х 99 мм Антенны типа "Шайба-1 СП" Ø140 х 60 мм Рабочие условия эксплуатации Температура окружающей среды От минус 10 до плюс 40 °С Относительная влажность окружающего воздуха До 100 % (при температуре 35 °С) -
Комплект поставки МГМ-1Р
№ Наименование Количество 1 Комплекс метанометрический с функцией автоматической непрерывной передачи данных о содержании метана в систему АГК МГМ-1Р 1 -
