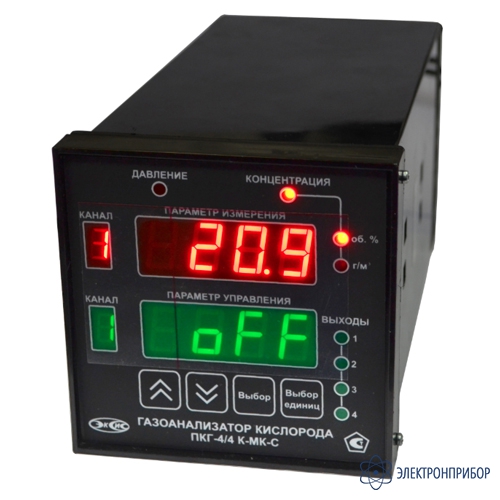

ПКГ-4/4-Щ2-К-YР-ZА — стационарный четырехканальный газоанализатор кислорода (измерительный блок)
Код товара: 53484-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
62615-15 до 12.11.2025
-
Производитель
Назначение стационарного четырехканального газоанализатора кислорода (измерительный блок) ПКГ-4/4-Щ2-К-YР-ZА:
Стационарный газоанализатор ПКГ-4/4-Щ2-К-YР-ZА предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода в газах. Применяется для экологического контроля, в медицине, для контроля состава воздуха рабочей зоны в производственных помещениях, в газовых магистралях и газовых баллонах.
Газоанализатор ПКГ-4/4-Щ2-К-YР-ZА поставляется в нескольких исполнениях:
- ПКГ-4/4-Щ2-К-4А - стационарный четырехканальный газоанализатор кислорода (4 аналоговых выхода);
- ПКГ-4/4-Щ2-К-8А - стационарный четырехканальный газоанализатор кислорода (8 аналоговых выходов);
- ПКГ-4/4-Щ2-К-4Р - стационарный четырехканальный газоанализатор кислорода (4 реле);
- ПКГ-4/4-Щ2-К-8Р - стационарный четырехканальный газоанализатор кислорода (8 реле).
Особенности стационарного четырехканального газоанализатора кислорода (измерительный блок) ПКГ-4/4-Щ2-К-YР-ZА:
- 4 канала измерения;
- селективность измерений;
- возможность измерений в подвижных и неподвижных газовых средах;
- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
- наличие до 8 унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- наличие до 8 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- взаимозаменяемость первичных преобразователей;
- звуковая и световая сигнализация;
- возможность объединения приборов в измерительную сеть.
-
-
Технические характеристики стационарного четырехканального газоанализатора кислорода (измерительный блок) ПКГ-4/4-Щ2-К-YР-ZА:
Параметр Значение Диапазон измерения концентрации кислорода, об. %
- исполнение 1
- исполнение 2
0...30
0...100Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С:
- для диапазона от 0 до 30, об.%
- для диапазона от 0 до 100, об.%
±0,4
±1Предел допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 °С 1,0 Предел допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа 0,7 Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации 0,5 Постоянная времени установления показаний кислорода, сек, не более 30 Время прогрева газоанализатора, мин, не более 5 Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин от 0,1 до 0,5 Количество точек автоматической статистики 30000 Напряжение питания 220±22 В, 50±1 Гц Потребляемая прибором мощность, Вт, не более 15 Длина кабеля для подключения измерительного преобразователя к измерительному блоку, м, не более 1000 Интерфейс связи с компьютером RS-232, RS-485, USB Длина линии связи по RS-232, м, не более 15 Длина линии связи по RS-485, м, не более 1000 Длина линии связи по USB, м, не более 3 Нагрузочная способность реле 7 А при 220 В Токовый выход:
- диапазон изменения выходного тока, мА
- дискретность изменения выходного тока, мкА
- максимальное сопротивление нагрузки, Ом
4…20, 0…5; 0..20
19.5; 4.9; 19.5
300; 10004 300Рабочие условия: температура воздуха, °С -20...+40 Рабочие условия: относительная влажность, % (без конденсации влаги) 10...95 Рабочие условия: атмосферное давление, кПа 84...106 Масса прибора, кг, не более 1,0 Габаритные размеры прибора с учетом присоединенных разъемов, мм, не более 96х96х205 Масса измерительного преобразователя, кг, не более 0,4 Габаритные размеры измерительных преобразователей, мм, не более
- ИПК-03
- ИПК-04-М8
- ИПК-04-М16
∅30х190,5
∅30х203,5х100(М8х1)
∅30х203,5х80(М16х1)Средняя наработка на отказ газоанализатора, ч 15000 Средний срок службы, лет 5 -
Комплект поставки ПКГ-4/4-Щ2-К-YР-ZА
№ Наименование Количество 1 Блок измерения и индикации ПКГ-4/4-Щ2-К-YР-ZА в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 4 Свидетельство о поверке 1 -
