ПКУ-4/4-С-4Р-2А — стационарный четырехканальный газоанализатор диоксида углерода (измерительный блок)

Код товара: 53551
  • 62127-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      62127-15 до 30.10.2025

    • Производитель

      ЭКСИС

    • Артикул

      3623

    Назначение стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А:

    Газоанализатор ПКУ-4/4-С-4Р-2А предназначен для измерения, регистрации и регулирования концентрации диоксида углерода (углекислого газа) и выдачи световой и звуковой сигнализации по двум уровням концентрации газа. Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

    Прибор дополнительно комплектуется выносным преобразователем с диффузионным забором пробы (ИПДУ-02 (до 1%), ИПДУ-02 (до 10%)) или с принудительным (с компрессором, ИПДУ-02 К (до 1%), ИПДУ-02 К (до 10%)).

    Особенности применения стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А​:

    Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88 и уровня ПДК.

    Особенности стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А​:

    • 4 канала измерения;
    • выносной преобразователь;
    • 4 реле;
    • 2 унифицированных токовых выхода;
    • возможность измерений в подвижных и неподвижных газовых средах;
    • возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
    • реализована возможность работы с компьютером по интерфейсам RS-232, RS-485, USB;
    • возможность протоколирования результатов измерений до 30000 точек измерений;
    • возможность объединения приборов в измерительную сеть.

    Описание стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А​:

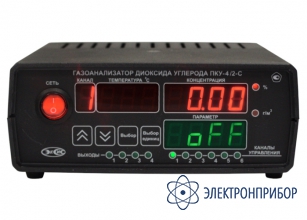

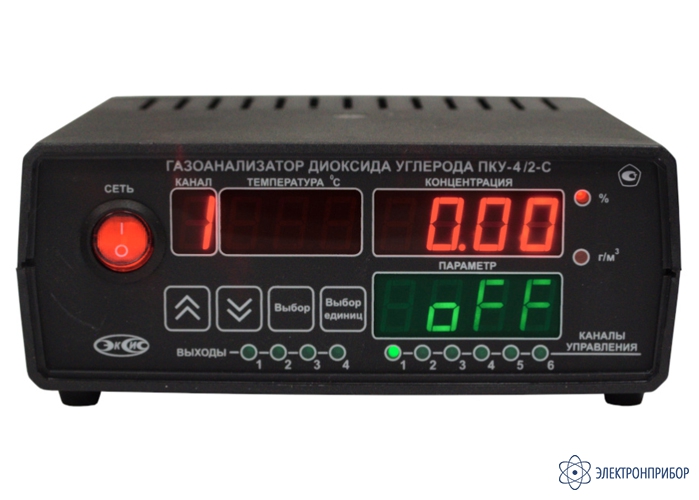

    Блок измерения ПКУ-4/4-С-4Р-2А изготавливается в пластмассовом корпусе в настольном варианте. На лицевой панели блока расположены элементы управления и индикации. На задней панели располагаются разъемы для подключения измерительных преобразователей, разъемы выходов четырех реле, разъемы двух токовых выходов, разъѐмы интерфейсов RS-232, RS485, USB, держатель предохранителя.

    Измерительный блок считывает информацию из измерительных преобразователей – концентрацию диоксида углерода и индицирует её на индикаторах лицевой панели. Связь с измерительным преобразователем ведется по цифровому интерфейсу RS-485 на скорости 9600 бит/с. Интервал опроса преобразователя составляет около одной секунды. В зависимости от выбранных единиц индикации осуществляет пересчет из основных единиц измерения % в г/м3.

    При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определенным периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.

    С помощью цифровых интерфейсов из прибора могут быть считаны текущие значения измерения объемной доли, накопленные данные измерений, изменены настройки прибора. Измерительный блок может работать с компьютером или иными контроллерами по трем цифровым интерфейсам: RS-232, RS-485, USB. Допускается подключение и работа блока по всем интерфейсам одновременно. Скорость обмена по интерфейсам RS-232 и RS-485 настраивается пользователем в пределах от 1200 до 115200 бит/с. USB интерфейс поддерживает стандарт 2.0, скорость обмена по стандарту Full-Speed. При работе с компьютером прибор определяется как HID-устройство и с операционными системами Windows XP и Windows Vista не требует установки дополнительных драйверов.

    Измерительный блок ПКУ-4/4-С-4Р-2А в качестве выходных устройств может использовать четыре реле и два токовых выхода. Токовые выходы могут быть настроены пользователем для работы в стандартных диапазонах: 0…5 мА, 0…20 мА, 4…20 мА. Работа выходных устройств определяется настройками каналов управления. Каждое выходное устройство реле или токовый выход жестко связано с каналом управления – выходное устройство 1 управляется каналом управления 1; выходное устройство 2 управляется каналом управления 2 и так далее. При этом канал управления может быть настроен на события и измеряемый параметр любого канала измерения. Каналы управления с 1 по 4 – завязаны на реле, каналы 5 и 6 – на токовые выходы. Работа канала управления может быть настроена одним из следующих способов: выключено, логический сигнализатор, стабилизация с гистерезисом (только для реле), стабилизация по ПИД закону, линейный выход (только для токовых выходов). При выборе логики стабилизация с гистерезисом (только для реле), стабилизация по ПИД закону, прибор может стабилизировать заданный параметр по фиксированному значению, либо по значению, меняющемуся во времени по программе (подробнее см. 6.3.3.3, 6.3.3.4)

  • Технические характеристики стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А​:

    Параметр Значение
    Диапазоны измерения объемной доли диоксида углерода, % от 0 до
    от 0 до 10
    Основная абсолютная погрешность газоанализатора, объемная доля диоксида углерода, %
    - в диапазоне измерений объемной доли диоксида углерода от 0 до 1 %
    - в диапазоне измерений объемной доли диоксида углерода от 0 до 10 %

    ±(0,02+ 0,05 · Cвх)
    ±(0,1+0,05 · Cвх)

    где Свх – объемная доля диоксида углерода на входе газоанализатора, %
    Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности 0,5
    Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10 °C от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной абсолютной погрешности 0,6
    Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной абсолютной погрешности 0,64
    Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности 1,0
    Предел допускаемого времени установления показаний T0,9д, с 60
    Производительность встроенного побудителя расхода, дм3/мин 0,3 ± 0,2
    Рекомендуемый расход анализируемого газа, дм3/мин 0,1 - 0,5
    Количество точек автоматической статистики, не менее 30000
    Напряжение питания 220±22 В, 50±1 Гц
    Потребляемая прибором мощность, Вт, не более 30
    Длина кабеля для подключения измерительного преобразователя к измерительному блоку, м, не более 1000
    Интерфейс связи с компьютером RS-232, RS-485, USB
    Нагрузочная способность реле 7А при 220В
    Токовый выход:
    Диапазон изменения выходного тока, мА
    Дискретность изменения выходного тока, мкА
    Максимальное сопротивление нагрузки, Ом
    4…20, 0…5; 0..20
    19.5; 4.9; 19.5
    300; 1000; 300
    Масса прибора, кг, не более 1,5
    Габаритные размеры прибора с учетом присоединенных разъемов, мм, не более 150х255х235
    Масса измерительного преобразователя, кг, не более 0,3
    Габаритные размеры измерительных преобразователей, мм, не более 35х85х110
    Средняя наработка на отказ газоанализатора, ч 15000
    Средний срок службы, лет 5
    Рабочие условия прибора:
    - температура воздуха, °C
    - относительная влажность, % (без конденсации влаги)
    - атмосферное давление, кПа
    от -20 до +50
    от 10 до 95
    от 84 до 106

  • Комплект поставки ПКУ-4/4-С-4Р-2А

    № Наименование Количество
    1 Измерительный блок ПКУ-4/4-С-4Р-2А 1
    2 Трубка силиконовая 1
    3 Методика поверки 1
    4 Паспорт 1
    5 Свидетельство о поверке 1
