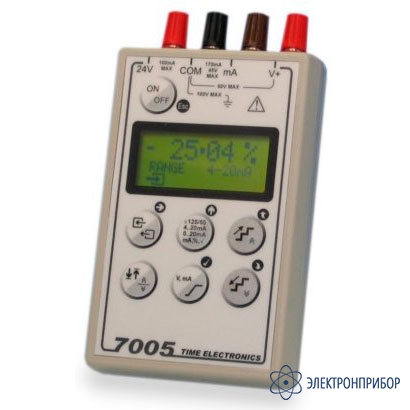

TE7005 — калибратор токовых петель

Код товара: 32212
  • Назначение калибратора токовых петель TE7005:

    Модель Time Electronics 7005 является прибором, основанным на микропроцессоре, предназначенным для калибровки и моделирования напряжения и токовых петель. Управление может осуществляться в трех режимах:

    • Источник токовых петель/напряжения (моделирование преобразователя и источника питания петли)
    • Нагрузка по контурному току (моделирование преобразователя)
    • Измерение токовой петли/напряжения (моделирование индикатора токовых петель).

    Описание калибратора токовых петель TE7005:

    Ручное регулирование шага выходного сигнала может осуществляться на пяти калибровочных точках: 0%, 25%, 50%, 75% и 100% диапазона. Автоматическое регулирование шага выходного значения также доступно в соответствии с программируемым временем выдержки.

    Непрерывное линейное изменение также может осуществляться посредством программируемых пользователем коэффициентов линейного изменения и времени выдержки (верх и низ).

    В режиме источника диапазон может задаваться пользователем любым значением между 0мА и 50мА, или 0В и 21В. Например, при нижней точке 10мА и верхней точке 50мА можно установить диапазон в 40мА.

    В режиме измерения способность измерения как напряжения, так и тока осуществляется с разрешением 5 разрядов. Диапазоны составляют 0 - ±5В и ±5 - ±25В, 0 - ±25мА и ±25 - ±125мА. Также сигнал может быть измерен в % от следующих диапазонов: 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА. По запросу доступна функция записи Мин/Макс для всех измерений.

    Встроенная NiCad батарея может подавать питание устройству до 9 часов, а внешний блок питания входит в стандартную комплектацию. Свойство автоматического понижения потребления энергии помогает увеличить продолжительность работы батареи.

    Особенности калибратора токовых петель TE7005:

    • Источник токовых петель – Ток и напряжение
    • Измерение токовых петель – Ток или напряжение
    • Нагрузка по контурному току
    • Погрешность 0.01%
    • Разрешение 1мкА или 1мВ
    • Программируемые диапазоны
    • Ручное и автоматическое регулирование шага
    • Линейное изменение выхода
    • Функция извлечения квадратного корня для вычисления расхода
    • Возможность запуска 20мА до 1100 Ом
  • Технические характеристики калибратора токовых петель TE7005

    Параметр Значения
    Измерение
    Постоянный ток (0 - ±125мА), автоматический выбор диапазона
    Погрешность (0 – 25мА) ±0.01% от считывания ±2мкА
    Погрешность (25 – 125мА) ±0.01% от считывания ±20мкA
    Разрешение 10мкА
    Нагрузка измерения 24.5Ом на всех диапазонах
    Напряжение постоянного тока (0 - ±25В), автоматический выбор диапазона
    Погрешность (0 – 5В) ±0.01% от считывания ±0.4мВ
    Разрешение 0.1мВ
    Погрешность (5 – 25В) ±0.01% от считывания ±2мВ
    Разрешение 1мВ
    Нагрузка измерения 10M Ом на всех диапазонах
    Источник
    Постоянный ток 0 – 50мА
    Погрешность ±0.01% диапазона ±2мкА
    Разрешение 1мкА
    Макс запуск 22В
    Сопротивление токовой петли 1100 Ом @ 20мА максимально
    Напряжение постоянного тока 0 – 21В @ 50мА
    Погрешность ±0.01% диапазона ±4мВ
    Разрешение 1мВ
    Выходное сопротивление: < 1 Ом
    Нагрузка постоянного тока 0 – 50мА
    Погрешность ±0.01% диапазона ±2мкА
    Разрешение 1мкА
    Мин внешний запуск
    Макс внешний запуск 40В
    Функции
    РЕЖИМ ИСТОЧНИКА
    Программируемые пользователем диапазоны любые значения между 0 и 50мА или 0 и 21В
    Доступны фиксированные диапазоны 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА
    Точная регулировка (медленное перемещение) предназначена для уточнения девиации от калибровочной точки.
    Ручное регулирование шагового изменения выходного сигнала 0%,25%,50%,75% и 100%
    Автоматическое регулирование шагового изменения выходного сигнала (вверх/вниз) пять калибровочных точек с программируемым периодом выдержки
    Линейное изменение выходного сигнала – программируемый коэффициент линейного изменения 0 – 20ма/сек или 0 – 20В/сек
    Программируемый период выдержки 0 - 1000 секунд
    РЕЖИМ ИЗМЕРЕНИЯ
    Измерение напряжения и тока с разрешением 5 разрядов
    Диапазоны измерения 0 - ±5В и ±5 - ±25В, 0 - ±25мА и ±25 - ±125мА
    Сигнал может быть измерен в % от диапазонов 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА
    По запросу доступна функция Мин/Макс для всех измерений
    Общие технические характеристики
    Мощность встроенная батарея NiCad. Стандартная продолжительность работы батареи >9 часов. Автоматическое понижение потребления энергии
    Размеры 17 x 9 x 5 см
    Вес 0.42 кг
    Корпус Противоударный корпус ABS
    Дополнительно Калибровочные сертификаты – в соответствии с требованиями N.P.L. и UKA S
  • Комплект поставки TE7005

    Наименование Количество
    Калибратор токовых петель TE7005 1
    Комплект проводов 1
