Н4-56 — калибратор универсальный

Код товара: 75526
  • 77236-20

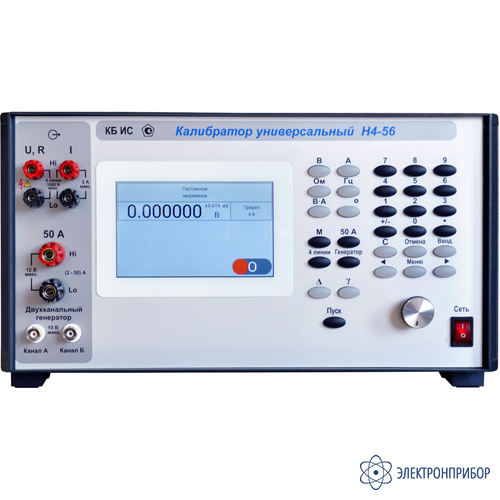

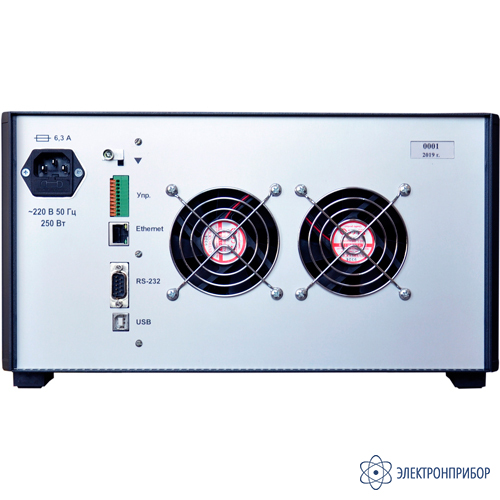

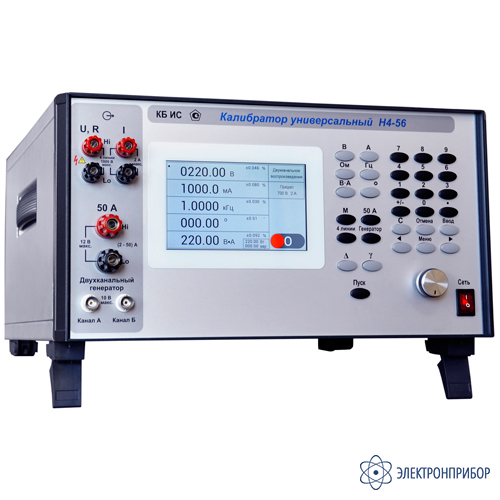

    Калибратор универсальный Н4-56 Калибратор универсальный Н4-56 Калибратор универсальный Н4-56

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77236-20 до 16.01.2030

    Сертификаты

    Назначение калибратора универсального Н4-56:

    Калибратор универсальный Н4-56 предназначен для осуществления калибровки и поверки электронных (цифровых и аналоговых) электроизмерительных приборов.

    Является мобильным переносным устройством позволяющим осуществлять работы по поверке СИ на месте их установки.

    Прибор обеспечивает:

    • воспроизведение напряжения постоянного и переменного (синусоидального) тока;
    • воспроизведение силы постоянного и переменного (синусоидального) тока;
    • установку частоты сигналов переменного тока;
    • воспроизведение постоянного и переменного (синусоидального) напряжения и силы тока с амплитудной и фазовой манипуляцией (имитация сигналов железнодорожной автоматики);
    • воспроизведение сопротивления постоянному току;
    • одновременное воспроизведение постоянного и переменного (синусоидального) напряжения и силы тока (двухканальный режим воспроизведения для поверки ваттметров и электросчетчиков);
    • установку угла фазового сдвига между воспроизводимым напряжением и током в двухканальном режиме воспроизведения;
    • воспроизведение переменного напряжения синусоидальной формы с выхода двухканального генератора;
    • установку угла фазового сдвига между выходными синусоидальными напряжениями двухканального генератора;
    • воспроизведение с входа двухканального генератора сигналов специальной формы (пила, треугольник, трапеция), а так же воспроизведение сигнала, форма которого задана пользователем;
    • математическую обработку воспроизводимой величины — сдвиг и масштабирование;
    • имитация сигналов термопар и термопреобразователей сопротивления.

    Описание калибратора универсального Н4-56:

    Пятидюймовый цветной сенсорный дисплей, дублирующий аппаратную клавиатуру, делает управление прибором более простым и гибким.

    Команды на языке SCPI, передаваемые по аппаратным интерфейсным каналам RS-232, USB и Ethernet, позволяют максимально автоматизировать процесс проведения поверочных и калибровочных работ, при этом интерфейсные каналы RS-232 и Ethernet могут использоваться для управления поверяемыми СИ и получения от них данных. Используя программы поверки, написанные пользователем на языке SCPI и хранящиеся в памяти прибора, калибратор имеет возможность проводить поверку СИ в автоматизированном и даже полностью автоматическом режимах без подключения к внешнему компьютеру, сохраняя результаты поверки в файл во внутренней памяти прибора, вплоть до формирования протокола поверки в формате, совместимом с Excel. Внутренняя память прибора доступна пользователю по интерфейсу USB как «флешка», и по интерфейсу Ethernet по протоколу FTP.

    Выходной восьмиразрядный порт позволяет организовать управление внешними устройствами, входящими в состав автоматизированного рабочего места.

    Встроенный веб-интерфейс позволяет осуществлять дистанционное управление прибором, не применяя каких-либо специализированных программ.

    Функции двухканального генератора позволяют применять прибор не только как метрологическое средство поверки, но и как устройство для решения различных исследовательских задач в области радиотехники.

    Калибратор универсальный Н4-56 может заменить такие приборы, как Н4-11, Н4-14, Н4-20, Н4-22, Н4-101, Н4-201, а по части характеристик близок к Н4-6 и Н4-16.

  • Технические характеристики калибратора универсального Н4-56:

    Диапазон и основная погрешность в режиме воспроизведения напряжения постоянного тока
    Предел воспроизведения Uп Диапазон воспроизведения для установленного предела, В Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп)
    Одноканальный режим
    4 В ±(0,000000 – 4,200009) 0,004 + 0,0004
    20 В ±(4,20001 – 21,00009) 0,004 + 0,0004
    200 В ±(2,10001 — 21,00009) 0,005 + 0,0005
    1000 В ±(210,001 – 1025,000) 0,01 + 0,001
    Двухканальный режим, выход «U»
    4 В ±(0,000000 – 4,200009) 0,004 + 0,0004
    20 В ±(4,20001 – 21,00009) 0,004 + 0,0004
    200 В ±(21,0001 – 210,0009) 0,005 + 0,0005
    1000 В ±(210,001 – 1025,000) 0,01 + 0,001
    Режим манипуляции
    4 В ±(0,000000 – 4,200009) 0,1 + 0,02
    20 В ±(4,20001 – 21,00009) 0,1 + 0,02
    200 В ±(21,0001 – 210,0009) 0,1 + 0,02
    Примечания:
    U – установленное значение напряжения;
    Uп – конечное значение предела воспроизведения;
    В режиме манипуляции погрешность нормируется для непрерывного сигнала.
    Диапазон и основная погрешность в режиме воспроизведения напряжения переменного тока
    Предел воспроизведения,
    Uп    		 Диапазон
    воспроизведения для установленного предела, В    		 Частотный диапазон воспроизведения, кГц Предел допускаемой основной абсолютной погрешности,
    ±(% от U + % от Uп)
    300 мВ (0,100 – 310,009) мВ 0,01 – 12 0,03+ 0,005
    12 – 50 0,05+ 0,005
    (0,100 – 29,999) мВ 50 – 100 0,07+ 0,03
    (30,000 – 310,009) мВ 0,07+ 0,01
    3 В
    20 В    		 0,31001 – 3,10009
    3,1001 – 21,0009    		 0,01 – 12 0,02+ 0,002
    12 – 50 0,03+ 0,002
    50 – 100 0,07+ 0,002
    120 В 21,001 – 125,009 0,01 – 12 0,03+0,005
    12 – 50 0,05+0,005
    50 – 100 0,07+0,005
    700 В 125,001 – 715,000 0,01 – 1,5 0,03+0,005
    Двухканальный режим , выход «U»
    3 В
    20 В    		 0,30000 – 3,10009
    3,1001 – 21,0009    		 0,01 — 12 0,02+ 0,002
    120 В 21,001 – 125,009 0,03+0,005
    700 В 125,001 – 715,000 0,01— 1,5 0,03+0,005
    Режим манипуляции
    3 В
    20 В    		 0,00100 – 3,10009
    3,1001 – 21,0009    		 0,01 — 10 0,5 + 0,05
    10 — 30 0,7 + 0,05
    120 В 21,001 – 125,000 0,01 – 10 0,6 + 0,06
    10 — 30 0,8 + 0,06
    Примечания:
    U — установленное значение напряжения;
    UП — конечное значение предела воспроизведения.
    В режиме манипуляции погрешность нормируется для непрерывного синусоидального сигнала.
    Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока
    Предел воспроизведения, Iп Диапазон воспроизведения для установленного предела, мА Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
    Одноканальный режим
    2 мА ±(0,000000 – 2,200009) 0,015 + 0,001
    20 мА ±(2,20001 – 22,00009) 0,015 + 0,001
    200 мА ±(22,0001– 220,0009) 0,015 + 0,001
    2000 мА ±(220,001 – 2100,000) 0,02 + 0,002
    50 А ±(2,000 – 30,000) А
    ±(30,001 – 52,000) А    		 0,1 + 0,01
    0,2 + 0,01
    Двухканальный режим, выход «I»
    20 мА ±(0,0000 – 22,00009) 0,1 + 0,02
    200 мА ±(22,0001– 220,0009) 0,1 + 0,02
    2000 мА ±(220,001 – 2100,0) 0,1 + 0,02
    50 А ±(2,000 – 52,000) А 0,2 + 0,02
    Примечания:
    I – установленное значение силы тока;
    Iп – конечное значение предела воспроизведения;
    В режиме манипуляции погрешность нормируется для непрерывного сигнала.
    Диапазон и основная погрешность в режиме воспроизведения силы переменного тока
    Предел воспроизведения, Iп Диапазон воспроизведения для установленного предела, мА Частотный диапазон, кГц Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
    Одноканальный режим
    2 мА
    20 мА
    200 мА    		 0,00100 – 2,20009
    2,2001 – 22,0009
    22,001– 220,009    		 10 — 5000 0,04 + 0,004
    5000 — 12000 0,012•Х + 0,004
    2000 мА 220,01 – 2100,00 10 — 5000 0,05 + 0,005
    5000 — 12000 0,012•Х + 0,005
    50 мА (02,000 – 52,000) А 10 — 100 0,2 + 0,05
    100 — 1000 0,5 + 0,05
    Двухканальный режим, выход «I»
    2 мА
    20 мА
    200 мА    		 0,0001 – 2,2009
    2,201 – 22,009
    22,01– 220,09    		 10 — 2000 0,05 + 0,01
    2000 — 12000 0,04•Х + 0,01
    2000 мА 220,1 – 2100,00 10 — 2000 0,06 + 0,01
    2000 — 12000 (0,05•Х) + 0,01
    50 А (2,000 – 52,000) А 10 — 100 0,2 + 0,05
    100 — 1000 0,5 + 0,05
    Режим манипуляции
    2 мА
    20 мА
    200 мА    		 0,1000 – 22,0009
    22,001– 220,009
    220,01 – 2100,00    		 10 – 2000 0,2 + 0,02
    2000 – 12000 0,4 + 0,02
    50 А (2,000 – 52,000) А 10 - 100 0,2 + 0,05
    100 - 1000 0,5 + 0,05
    Примечания:
    I – установленное значение силы тока;
    Iп – конечное значение предела воспроизведения;
    Х – переменная величина, значение которой равно величине установленной частоты в килогерцах;
    В режиме манипуляции погрешность нормируется для непрерывного сигнала.
    Диапазон и основная погрешность в режиме воспроизведения сопротивления
    Предел воспроизведения, Rп Диапазон воспроизведения для установленного предела Предел допускаемой основной абсолютной погрешности, ±(% от R + % от Rп) Допускаемый измерительный ток, ± мА
    Режим воспроизведения с типовым измерительным током Iтип
    30 Ом (00,100 — 33,009) Ом 0,05 + 0,02 от 1 до 50
    300 Ом (33,01 — 330,09) Ом 0,05 + 0,01 от 0,2 до 25
    3 кОм (0,3301 — 3,3009) кОм 0,05 + 0,01 от 0,05 до 2,5
    30 кОм (3,301 – 33,009) кОм 0,05 + 0,01 от 0,02 до 0,25
    300 кОм (33,001 — 330,09) кОм 0,1 + 0,01 от 0,005 до 0,025
    3000 кОм (330,1…3300,0) кОм 0,5 + 0,05 от 0,001 до 0,0025
    Режим воспроизведения с повышенным измерительным током Iмакс
    300 Ом (30,00 — 330,09) Ом 0,06 + 0,01 от 25 до 30
    3 кОм (0,3301 — 3,3009) кОм 0,06 + 0,01 от 2,5 до 4,5
    30 кОм (3,301 – 33,009) кОм 0,06 + 0,01 от 0,25 до 0,45
    300 кОм (33,001 — 330,09) кОм 0,2 + 0,01 от 0,025 до 0,045
    3000 кОм (330,1 — 3300,0) кОм 0,6 + 0,05 от 0,002 до 0,004
    Примечания:
    R – установленное значение воспроизводимого сопротивления;
    Rп – конечное значение предела воспроизведения.
    Основная погрешность установки угла фазового сдвига между напряжением и силой тока в режиме двухканального воспроизведения
    Диапазон выходного напряжения, В Диапазон выходного тока Диапазон сопротивлений нагрузки*, Ом Предел допускаемой основной абсолютной погрешности установки УФС, ±°
    Предел воспроизведения, Iп Диапазон сопротивлений нагрузки *, Ом
    0,3 — 700 0,001 мА — 50,00 А
    2 мА 2000 — 10 10 — 200 0,1
    200 — 12000 0,5 ∙ X
    20 мА 200 — 1 10 — 200 0,1
    200 — 12000 0,5 ∙ X
    200 мА 20 — 0,5 10 — 200 0,1
    200 — 12000 0,5 ∙ X
    2000 мА 2 — 0,5 10 — 200 0,1
    200 — 12000 0,5 ∙ X
    50 А 0,03 — 0,007 10 — 80 0,1
    80-1000 2,5 ∙ Х — 0,1
    * — сопротивление нагрузки, подключенное к выходу калибратора силы тока, при котором прибор обеспечивает нормируемую погрешность установки УФС.
    Примечание:
    Х– переменная величина, значение которой равно величине установленной частоты в килогерцах.
    Диапазон и погрешность воспроизведения синусоидального напряжения и установки угла фазового сдвига на выходе двухканального генератора
    Диапазон воспроизводимого напряжения, В Угол фазового сдвига, ° Частотный диапазон Предел допускаемой основной абсолютной погрешности
    напряжение ±(% от U + % от Uп) УФС, ± °
    0,0010 – 7,0000 000,00 – 359,99 0,1 Гц – 10 Гц - -
    10 Гц – 1 кГц 0,05 + 0,01 0,1
    1 кГц — 20 кГц 0,05 + 0,01 0,2
    20 кГц — 100 кГц 0,1 + 0,01 12
    Примечания:
    U – установленное значение напряжения;
    Uп – предел воспроизведения напряжения равный 7 В.

  • Комплект поставки Н4-56

    № Наименование Количество
    1 Калибратор универсальный Н4-56 1
    2 Соединитель красный; U-U; 1,5 мм2 1
    3 Соединитель черный; U-U; 1,5 мм2 1
    4 Соединитель красный; штырь-U; 1,5 мм2 1
    5 Соединитель черный; штырь-U; 1,5 мм2 1
    6 Соединитель красный, штырь – штырь 1
    7 Соединитель черный, штырь – штырь 1
    8 Соединитель байонет – 2 штыря L=500 2
    9 Соединитель байонет – Байонет L=500 2
    10 Соединитель красный, U – U; 4 мм2 1
    11 Соединитель чёрный, U – U; 4 мм2 1
    12 Кабель сетевой (совместим с SCZ-1) 1
    13 Вставка плавкая ВП2Б-1В 6,3А 250 В 2
    14 Переход тройниковый (совместим с BNC-T) 1
    15 Кабель нуль-модемный RS-232 (гнездо - гнездо (совместим с XYC0401.8 M)) 1
    16 Кабель интерфейсный USB A - USB B (1,8 м (со-вместим с BW1411)) 1
    17 Кабель интерфейсный Ethernet ПАТЧ-КОРД UTP, RJ-45 (вилка-вилка), cat.5E, 2 м (совместим с BW1480) 1
    18 Руководство по эксплуатации 1
    19 Формуляр 1
    20 Портфель (при транспортировке - укладоч-ная тара. При эксплуатации - руч-ной перенос прибора на неболь-шие расстояния) 1

    Дополнительная комплектация Н4-56:

    (Поставляется за отдельную плату)

    № Наименование
    1 Блок нагрузок и делителей (вспомогательное устройство для выполнения операций в процессе испытаний и поверки)
