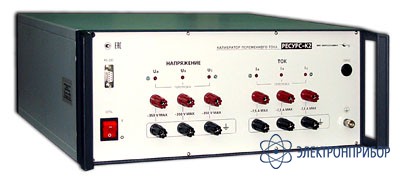

Ресурс-К2 — калибратор переменного тока

Код товара: 22440
  • 31319-12

    • Гарантия

      1 год

    • Госреестр СИ РФ

      31319-12 до 17.02.2027

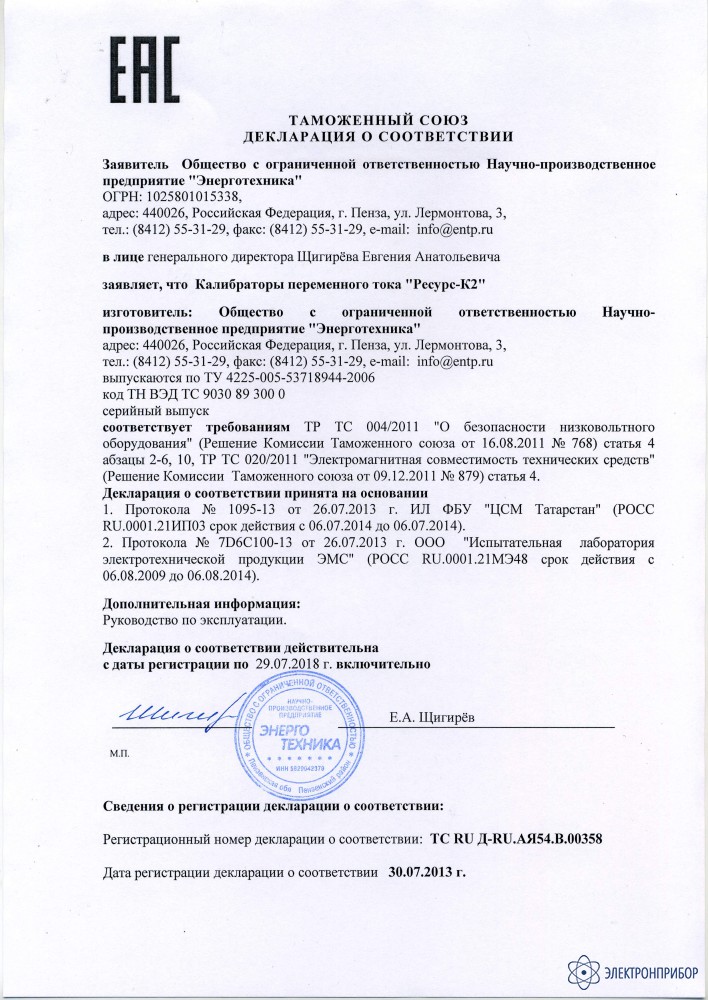

    Сертификаты

    Особенности калибратора переменного тока Ресурс-К2:

    • Эталон для калибровки, поверки и испытаний измерителей ПКЭ
    • Широко используется производителями средств измерений и ведущими метрологическими центрами страны
    • Формирование трехфазной системы сигналов напряжения и тока сложной формы, состоящих из сигналов основной частоты и n-ых (n изменяется от 2 до 40) гармонических составляющих
    • Задание параметров напряжения, силы тока, угла фазового сдвига и мощности с высокой точностью
    • Задание динамических сигналов (провалов напряжения, временных перенапряжений, колебаний напряжения)
    • Метрологическое обеспечение контроля качества электрической энергии
    • Метрологическое обеспечение производства измерителей ПКЭ
    • Калибровка, поверка и испытания приборов для контроля и анализа качества электрической энергии, других средств измерений переменного напряжения и силы тока промышленной частоты

    Задаваемые параметры:

    • ПКЭ:
      • Установившееся отклонение напряжения
      • Отклонение частоты
      • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
      • Коэффициент искажения синусоидальности напряжения
      • Коэффициент n-ой гармонической составляющей напряжения
      • Длительность и глубина провала напряжения
      • Длительность и коэффициент временного перенапряжения
      • Размах и частота колебаний напряжения
      • Кратковременная и длительная дозы фликера
    • Параметры напряжения:
      • Среднеквадратические значения фазных и междуфазных напряжений
      • Среднеквадратические значения симметричных составляющих напряжения
      • Значение частоты
    • Параметры силы тока:
      • Среднеквадратическое значение силы тока
      • Среднеквадратические значения симметричных составляющих силы тока
      • Коэффициент искажения синусоидальности силы тока
      • Коэффициент n-ой гармонической составляющей силы тока
    • Параметры угла фазового сдвига:
      • Угол фазового сдвига между фазными напряжениями основной частоты
      • Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений
      • Угол фазового сдвига между фазными токами основной частоты
      • Угол фазового сдвига между напряжением и током основной частоты
      • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока
      • Угол фазового сдвига между симметричными составляющими напряжений и токов
    • Параметры мощности:
      • Активная фазная и трехфазная мощность
      • Реактивная фазная и трехфазная мощность
      • Полная фазная и трехфазная мощность

  • Технические характеристики калибратора переменного тока Ресурс-К2:

    Параметр Значение
    Выходы напряжения
    Количество выходов 3
    Количество диапазонов 2
    Номинальные среднеквадратические значения фазных/междуфазных напряжений 57,735/100 В и 220/380 В
    Среднеквадратическое значение выходного тока не более 50 мА
    Выходная мощность не более 15 Вт
    Значение электрической емкости нагрузки не более 2000 пФ
    Выходы тока
    Количество выходов 3
    Количество диапазонов 2
    Номинальные среднеквадратические значения силы тока 1 А, 5 А
    Среднеквадратическое значение выходного напряжения не более 2 В
    Выходная мощность не более 15 Вт
    Интерфейсы RS-232 (115200 бит/c)
    Протокол передачи данных Ресурс-К2
    Диапазон действующих значений напряжения от 198 до 242 В
    Диапазон частоты от 45 до 55 Гц
    Потребляемая мощность не более 500 В·А
    По устойчивости к климатическим воздействиям соответствует группе 2 по ГОСТ 22261–94 -
    Диапазон температуры в рабочих условиях эксплуатации от + 10°С до + 35°С
    Габаритные размеры (550×490×190) мм
    Масса калибратора 30 кг

  • Комплект поставки Ресурс-К2

    № Наименование Количество
    1 Калибратор переменного тока Ресурс-К2 1
    2 Кабель сетевой 1
    3 Кабель модемный 1
    4 Кабели измерительные тока 1
    5 Кабели измерительные напряжения 1
    6 Программное обеспечение 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Методика поверки 1
