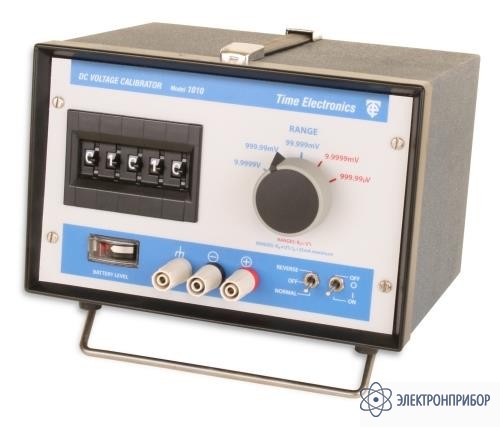

TE1010 — калибратор напряжения постоянного тока

Код товара: 32100

  • Назначение калибратора напряжения постоянного тока TE1010:

    Модель Time Electronics 1010 служит для создания точного выходного сигнала напряжения при малом внутреннем сопротивлении источника. Он обладает пятью диапазонами, максимально до 10 В, и разрешением 0,01 мкВ. Портативность, прочность, батарейное и сетевое питание делают модель TE1010 пригодным для использования, как в лабораторных, так и в полевых и производственных условиях.

    К возможным областям применения относятся калибровка, измерение линейности и коэффициента усиления усилителей постоянного напряжения, цифровых и электронных вольтметров, регистраторов данных и ленточных самописцев. Стабильность 10 РРМ/час и очень низкий уровень собственных шумов идеально дополняют рабочие характеристики калибратора.

    Описание калибратора напряжения постоянного тока TE1010:

    Нужное выходное значение напряжения задается с помощью наборных дисков на передней панели TE1010. Полярность задается с помощью переключателя.

    Выходное сопротивление калибратора TE1010 обычно составляет 500 мОм для трех верхних диапазонов напряжения, а максимальный выходной ток до 30 мА. Эти ограничения призваны предохранить от повреждения внутренние схемы калибратора в случае короткого замыкания и т.п. Нижние диапазоны имеют выходное сопротивление 1 Ом и способны выдержать выходной ток до короткого замыкания.

    Если калибратор TE1010 подключен к сети электропитания, то встроенная батарея автоматически подзаряжается. При отключении от сети калибратор переходит на батарейное питание. Состояние (заряд) батареи отображается на индикаторе заряда, расположенном на передней панели.

    В качестве источника опорного сигнала используется прецизионный стабилитрон (диод зенера), сигнал от которого направляется на усилитель-инвертор на полевых транзисторах, работающий в режиме стабилизации с обратной связью. Коэффициент усиления задается с помощью магазина тонкопленочных металлических резисторов, текущий выбор которых достигается с помощью наборных дисков (5 декад) на передней панели. Выходное напряжение варьируется в пределах от 0,01 мкВ до 9,9999 В, полный диапазон разбит на 5 отдельных диапазонов.

    Для большей надежности переключатель диапазонов калибратора TE1010 использует дублированные контакты для каждого положения, так что возможный выход одного из них из строя не повлияет на работу калибратора.

    Особенности калибратора напряжения постоянного тока TE1010:

    • выход напряжения постоянного тока 0,01 мкВ ÷ 10 В
    • погрешность выхода 0,02 %
    • батарейное / сетевое питание
    • 20 мА выходной ток
    • стабильность 10 РРМ/час

  • Технические характеристики калибратора напряжения постоянного тока TE1010:

    Параметр Значения
    Стабильность выходного напряжения Температурная < 30 РРМ/°С (при температуре среды 0 ÷ 50°С)
    От сетевой нестабильности < 5 РРМ / 1В изменения напряжения
    Годовая < 70 РРМ
    Часовая < 10 РРМ
    Полярность выходного напряжения задается переключателем, предусмотрено центральное положение «off» (отключено)
    Уровень шума на выходе диапазоны 100 мВ, 1 В и 10 В < 10 PPM х установочное значение ± 2 мкВ (0 ÷ 10 Гц)
    диапазоны 10 мВ, 1 мВ < ± 5 мкВ (0 ÷ 10 Гц)
    Генератор опорного напряжения тщательно отобранный стабилитрон (зенеровский диод), подвергнутый специальной процедуре старения, позволяющей добиться температурного коэффициента <5 РРМ/°С и не аккумулированной стабильности < 10 РРМ/месяц
    Встроенный источник питания разработанный Time Electronics источник питания типа PU2, установленный в задней части калибратора 1010. PU2 обеспечивает соответствующее питающие напряжение и ток при питании калибратора от сети или аккумуляторной батареи. Батарея автоматически подзаряжается при подключении к сети электропитания. Вместо PU2 можно установить специальный блок, вмещающий 10 батарей по 1,5 В каждая, аналогичных элементам U2 (размером 60 х 33 мм в диаметре). Доступ к отсеку батарей находится на задней панели.
    Индикатор заряда батареи установлен на передней панели
    Габаритные размеры 215 х 175 х 190 мм
    Вес 3,3 кг

    Напряжение

    Параметр Шаг установки Погрешность ± (% установки + % диапазона ) Выходное сопротивление Максимальный выхдной ток
    0÷999,99 мкВ 0,01 мкВ 0,05 ± 0,005 ± 1 мкВ 1 Ом кз
    0 ÷ 9,9999 мВ 0,1 мкВ 0,05 ± 0,005 ± 1 мкВ 1 Ом кз
    0 ÷ 99,999 мВ 1 мкВ 0,05 ± 0,005 ± 1 мкВ < 0,1 Ом (типовое 0,05 Ом) 30 мА
    0 ÷ 999,99 мВ 10 мкВ 0,02 ± 0,005 < 0,1 Ом (типовое 0,05 Ом) 30 мА
    0 ÷ 9,9999 В 100 мкВ 0,02 ± 0,005 < 0,1 Ом (типовое 0,05 Ом) 30 мА

    Примечание:

      1. 1. максимальный выходной ток для диапазонов 10 мВ и 1 мВ ограничивается током короткого замыкания, однако, нагрузки свыше 1 кОм увеличивают погрешность на > 0,1 %.
      1. 2. максимальная непрерывная перегрузка во всех диапазонах может достигать величины тока короткого замыкания. Диапазоны 10 В, 1 В и 100 мВ автоматически ограничивают выходной ток величиной 30 мА.

  • Комплект поставки TE1010

    Наименование Количество
    Калибратор напряжения постоянного тока TE1010 1
