Калибраторы напряжения и силы тока

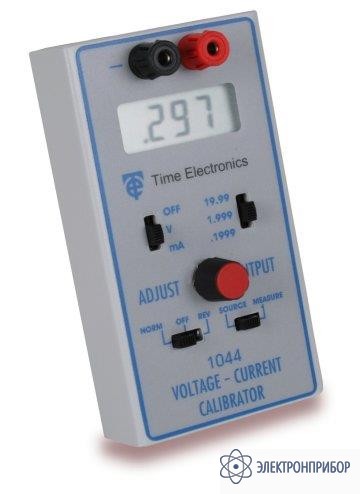

TE1044 — калибратор постоянного напряжения и тока

Код товара: 32107

  • Назначение калибратора постоянного напряжения и тока TE1044:

    Модель Time Electronics 1044 предназначена для различных вариантов применения, начиная от исследовательских лабораторий до подразделений КИПиА предприятий промышленности, где требуется недорогой портативный калибратор для поверки датчиков на месте их установки.

    Описание калибратора постоянного напряжения и тока TE1044:

    В конструкции модели TE1044 воплощен многолетний опыт фирмы Time Electronics, позволивший разработать наиболее многоцелевой и в то же время очень практичный калибратор. Калибратор TE1044 позволяет подавать и измерять постоянный ток и напряжение с точностью 0,05%. Эти характеристики идеально подходят для моделирования (имитации) и калибровки в большинстве инженерных приложений.

    Снабженный всем необходимым для «защиты от дурака», калибратор Time Electronics 1044 сочетает преимущества точности цифровых технологий с простотой аналоговых органов управления. Базируясь на хорошо знакомых функциях нашего популярного калибратора 1030, модель TE104 обладает большим числом диапазонов, повышенной точностью, а также способностью не только выдавать требуемый сигнал, но и измерять ток и напряжение.

    Большой легко читаемый жидкокристаллический дисплей показывает величину текущего выхода, даже если к нему подключена нагрузка, превышающая заявленную спецификацию. Эта особенность позволяет исключить риск больших ошибок (погрешностей) при подключении неизвестных нагрузок. На дисплей также выводится информация о разряде батарей.

    В режиме источника (возбуждения) калибратор TE1044 может генерировать выходное напряжение до 20 В и ток до 20 мА, полный выход разбит на три диапазона. При нахождении в токовом режиме, калибратор способен создавать (совместимое) повышенное напряжение 24 В, что позволяет питать (возбуждать) с его помощью токовые петли управления, широко используемые в промышленности.

    В режиме измерения соответствующая функция и диапазон задаются оператором, а результаты измерения выводятся на жидкокристаллический дисплей. В этом режиме работа с калибратором TE1044 очень похожа на измерения с цифровым мультиметром.

    Модель TE1044 смонтирована в карманном размер корпусе из ABS пластмассы, в комплект поставки входит также сумка для переноски из искусственной кожи, снабженная карманом для размещения испытательных «концов». Для подключения используются стандартные 4 мм винтовые разъемы/гнезда.

    Питание калибратора TE1044 осуществляется от 9 В сменной батареи или от внешнего источника напряжением 12 В постоянного тока. При использовании внешнего источника внутренняя 9 В батарея автоматически отключается.

    Особенности калибратора постоянного напряжения и тока TE1044:

    • измерение и выход тока и напряжения
    • три диапазона напряжения постоянного тока от 0 до 20 В
    • три диапазона постоянного тока: 10 мА и 100 мА
    • погрешность выхода 0,05%
    • портативность

  • Технические характеристики калибратора постоянного напряжения и тока TE1044:

    Воспроизведение напряжения

    Диапазон выхода Разрешение Погрешность ± (% полной шкалы + единицы наименьшего разряда) Температурный коэффициент Собственный шум выхода Максимальный выходной ток
    0 ÷ 200мВ 100 мкВ 0,05 + 2 150 РРМ/°С < 30 РРМ 20 мА
    0 ÷ 2 В 1 мВ 0,05 + 2 150 РРМ/°С < 30 РРМ 20 мА
    0 ÷ 20 В 10 мВ 0,05 + 2 150 РРМ/°С < 30 РРМ 20 мА

    Измерение напряжения

    Диапазон выхода Разрешение Погрешность ± (% полной шкалы + единицы наименьшего разряда)
    0 ÷ 200 мВ 100 мкВ 0,05 + 2
    0 ÷ 2 В 1 мВ 0,05 + 2
    0 ÷ 20 В 10 мВ 0,05 + 2

    Воспроизведение тока

    Диапазон выхода Разрешение Погрешность ± (% полной шкалы + единицы наименьшего разряда) Температурный коэффициент Собственный шум выхода Выходное напряжение
    0 ÷ 200 мкА 100 нА 0,05 + 3 200 РРМ/°С < 50 РРМ 24 В
    0 ÷ 2 мА 1 мкА 0,05 + 3 200 РРМ/°С < 50 РРМ 24 В
    0 ÷ 20 мА 10 мкА 0,05 + 3 200 РРМ/°С < 50 РРМ 24 В

    Измерение тока

    Диапазон выхода Разрешение Погрешность ± (% полной шкалы + единицы наименьшего разряда)
    0 ÷ 200 мкА 100 нА 0,05 + 3
    0 ÷ 2 мА 1 мкА 0,05 + 3
    0 ÷ 20 мА 10 мкА 0,05 + 3

  • Комплект поставки TE1044

    Наименование Количество
    Калибратор постоянного напряжения и тока TE1044 1
