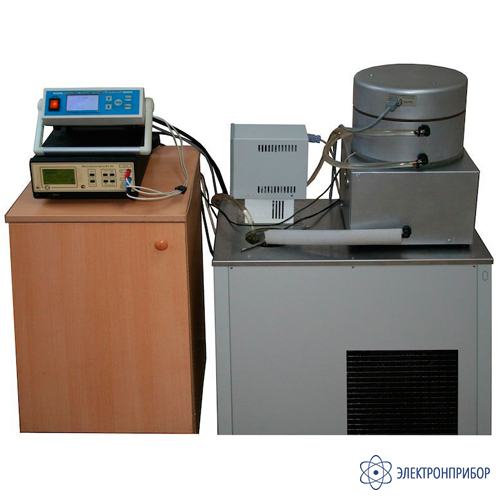

РГ-ПТП.01 — установка теплометрическая
Код товара: 80463-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
54149-13 до 07.06.2028
-
Производитель
Сертификаты
Назначение установки теплометрической РГ-ПТП.01:
Установка РГ-ПТП.01 предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного теплового режима.
Создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности в теплометрическом блоке обеспечивается за счет поддержания постоянной разницы температур верхнего нагревателя, температура которого задается и стабилизируется блоком управления, и нижнего холодильника, температура которого определяется теплоносителем, циркулирующим от термостата (поставляется по спецзаказу). Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.
Рабочие условия эксплуатации:
- температура окружающего воздуха (от 18 до 23°С);
- верхнее значение относительной влажности 80%;
- диапазон атмосферного давления от 84,0 до 106,7 кПа.
С 2014 года теплометрические установки РГ-ПТП.01 успешно эксплуатируются в Центрах стандартизации и метрологии Челябинска, Новосибирска, Тюмени, Москвы (Ростест), Омска, Самары, Барановичей (Беларусь), РУП Белгим (Беларусь).
-
-
Технические характеристики установки теплометрической РГ-ПТП.01:
Параметр Значение Диапазон задания и измерений поверхностной плотности теплового потока в теплометрической камере, Вт/м2 от 10 до 1000 Пределы допускаемой относительной погрешности задания и измерения плотности теплового потока в рабочей зоне теплометрической камеры, %, не более ±3 Коэффициент преобразования датчиков ДТПВ, Вт/(м2·мВ), не более 40 Время выхода на заданное значение теплового потока, ч, не более 1 Температура тепловоспринимающей поверхности холодильника, °С 20 ± 2 Диаметр рабочей зоны холодильника теплометрического блока, мм, не более 150 Объем архивируемой информации, значений 100 Напряжение питания 220 В (50 Гц) Потребляемая мощность установки, В·А, не более 200 Габаритные размеры, мм, не более:
- блока управления
- теплометрического блока
- датчика теплового потока
270х230х100
350х310х400
∅27х2Масса, кг, не более:
- блока управления
- теплометрического блока
2,8
13 -
Комплект поставки РГ-ПТП.01
№ Наименование Количество 1 Блок управления РГ-ПТП.01 1 2 Теплометрический блок 1 3 Датчики теплового потока 2 4 Кабель управления 2 5 Гибкий шланг 3 6 Насос 1 7 Фильтр 1 8 Сетевой кабель 1 9 Комплект накладок из силиконовой резины 1 10 Кабель связи с ПК 1 11 Программное обеспечение 1 12 Упаковка 1 13 Руководство по эксплуатации 1 14 Паспорт 1 15 Методика поверки 1 Дополнительная комплектация РГ-ПТП.01
(Поставляется за отдельную плату)
№ Наименование 1 Блок охлаждения (термостат) 2 Милливольтметр
