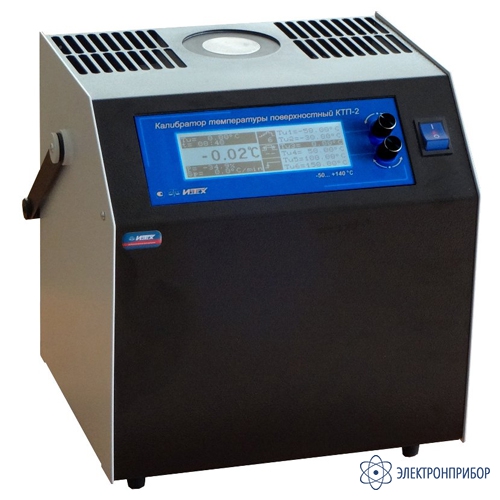

КТП-2 — калибратор температуры поверхностный
Код товара: 51006-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
53247-13 до 15.02.2028
Сертификаты
Назначение калибратора температуры поверхностный КТП-2:
- Поверка и калибровка поверхностных датчиков температуры;
- Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом.
Свойства калибратора температуры поверхностный КТП-2:
- Высокая точность;
- Широкий диапазон воспроизводимых температур;
- Малые габариты;
- Малый вес.
Описание калибратора температуры поверхностный КТП-2:
Калибраторы температуры поверхностные КТП-2 предназначены для воспроизведения температуры поверхности в диапазоне -50… +140°С.
КТП-2 должны использоваться в качестве поверочной установки для определения статических характеристик преобразования различных типов поверхностных СИ температуры при их производстве, поверке и калибровке.
Основными узлами калибратора являются: металлический (дюралевый) блок с открытой рабочей поверхностью, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между рабочей поверхностью и эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, устанавливаемый в отверстие металлического блока на расстоянии пяти миллиметров от рабочей поверхности, выполняет функцию носителя температурной шкалы и используется для измерения температуры рабочей поверхности. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторе КТП-2 сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное.
Калибратор снабжен последовательным интерфейсом RS-232C, который предназначен для настройки КТП-2, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать прибор для точного воспроизведения заданной температуры.
В КТП-2 режим работы и уставки задаются при помощи двух ручек управления. Калибратор имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут.
На дисплее КТП-2 отображаются: текущая температура поверхности, мощность, выделяемая в элементах Пельтье, скорость нагрева (охлаждения), количество фиксированных уставок, время нахождения на уставке до автоматического перехода к следующей, режим работы, а также шесть фиксированных уставок.
Рис. 1. Дисплей КТП-2
-
-
Технические характеристики калибратора температуры поверхностный КТП-2:
Параметр Значение Диапазон воспроизводимых температур, °С * -50…+140 Диапазон воспроизводимых температур при воздушном охлаждении, °С ** -30...+140 Допускаемая погрешность воспроизведения температуры, °С ± [0.2+0.003*t] Градиент температуры по радиусу рабочей зоны поверхности, °С ± [0.1+0.002*t] Нестабильность поддержания температуры, °С ±0.1 Разрешающая способность, °С 0.01 Время выхода на заданную температуру, мин 120 Диаметр рабочей зоны поверхности, мм 40 Условия эксплуатации Напряжение питающей сети, В 220±22 Нестабильность питающей сети, В ±4.4 Частота питающей сети, Гц 50±1 Температура окружающей среды, °С +10…+35 Относительная влажность, % 10… 80 Атмосферное давление, кПа 84… 106.7 Потребляемая от сети мощность, Вт 400 Размеры, мм 320x320x280 Масса, кг 15 Связь с компьютером RS-232C * При охлаждении проточной водой с температурой не более 14 °С.
** При температуре окружающего воздуха не более 20 °C.
t — уставка калибратора в °С. -
Комплект поставки КТП-2
№ Наименование Количество 1 Калибратор температуры поверхностный КТП-2 1 2 Эталонный платиновый ТС 1 3 Компакт-диск с программным обеспечением 1 4 Руководство по эксплуатации 1 5 Кабель связи прибора с ПК через интерфейс RS-232С 1 6 Кабель удлинительный для эталонного платинового ТС (используется при поверке) 1 7 Сетевой шнур 1 -
