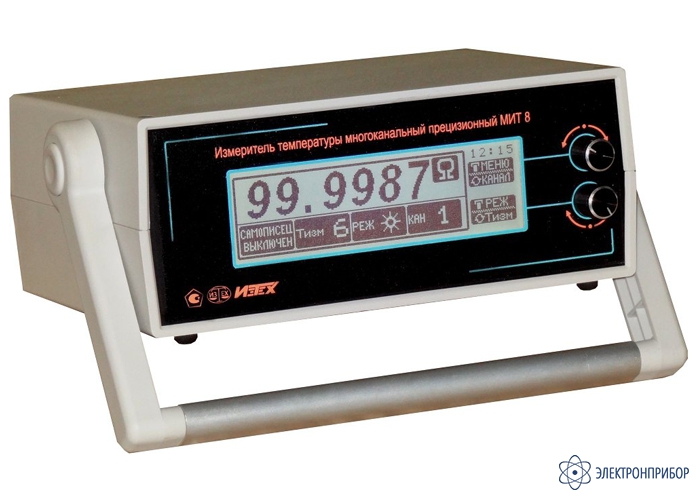

МИТ 8.10М — измеритель температуры многоканальный прецизионный

Код товара: 50921
  • 19736-11
    Является модификацией МИТ 8

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      19736-11 до 27.11.2025

    Назначение измерителя температуры многоканального прецизионного МИТ 8:

    • Поверка и калибровка термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), в том числе эталонных (образцовых) 1го, 2го и 3го разрядов;
    • Аттестация и поверка термостатов, калибраторов температуры, сушильных шкафов, автоклавов, камер тепла и холода;
    • Прецизионные измерения температуры;
    • Измерение температурных полей.

    Датчики измерителя температуры многоканального прецизионного МИТ 8:

    • Термопреобразователи сопротивления (ТС) всех типов, в том числе эталонные;
    • Преобразователи термоэлектрические (ТП) всех типов, в том числе эталонные;
    • Преобразователи температуры, давления, влажности и другие с унифицированным выходным сигналом.

    Особенности измерителя температуры многоканального прецизионного МИТ 8:

    • Точность измерений - от 0.3 мК;
    • 8 или 16 каналов измерений;
    • Одновременная работа с разными типами датчиков (ТС, ТП, давления, влажности);
    • Связь с компьютером по RS232C и USB;
    • Малые габариты и вес;
    • Низкая цена.

    Описание измерителя температуры многоканального прецизионного МИТ 8:

    Многоканальный прецизионный измеритель температуры (прецизионный термометрический мост постоянного тока) МИТ 8 предназначен для высокоточных измерений температуры, электрического сопротивления и напряжения постоянного тока, в том числе при проведении поверочных (калибровочных) работ.

    Выпускаются одиннадцать модификаций при­бора: МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo, МИТ 8.15, МИТ 8.15-Lemo. Разъемы для подключения первичных преобразователей температуры в модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15 могут быть как MiniDin 6, так и Lemo FGG-0B-305, что соответствует приставке "Lemo" в названии модификации. Остальные модификации производятся только с разъемами MiniDin 6.

    • МИТ 8.02 предназначен для работы с ТС, номинальные значения (R0) которых равны 10 Ом и 25 Ом;
    • МИТ 8.03 предназначен для работы с ТС, номинальные значения (R0) которых равны 50 Ом и 100 Ом;
    • МИТ 8.04 предназначен для работы с ТС, номинальные значения (R0) которых равны 500 Ом и 1000 Ом;
    • МИТ 8.05 предназначен для работы с ТС, номинальные значения (R0) которых равны 50, 100, 500 и 1000 Ом;
    • МИТ 8.10, МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo предназначены для работы с ТС, номинальные значения (R0) которых равны: 10, 25, 50, 100, 500 и 1000 Ом;
    • МИТ 8.15, МИТ 8.15-Lemo предназначены для работы с ТС, номинальные значения (R0) которых равны: 1, 10, 25, 50, 100 и 500 Ом.

    Все модификации прибора работают с термоэлектрическими преобразователями всех типов, включая эталонные преобразователи ППО, ПРО и МКО.

    В качестве первичных преобразователей температуры могут применяться: термометры сопротивления платиновые эталонные по ГОСТ Р 51233-98, преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные по ГОСТ Р 52314-2005, термопреобразователи сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006), преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001, а также нестандартные ТС и ТП, сопротивление (термоЭДС) которых укладывается в диапазон измерений МИТ 8.

    Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10М и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры.

    В качестве первичных преобразователей также могут использоваться датчики с унифицированным выходным сигналом (датчики температуры, давления, влажности и другие). Калибровочные характеристики датчиков в этом случае должны быть представлены в виде таблицы (до 56 точек).

    Прибор имеет восемь или шестнадцать (модификация МИТ 8.10М1, МИТ 8.10М1-Lemo) входных каналов, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление и напряжение постоянного тока. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Статические характеристики преобразования вводятся в измеритель температуры МИТ 8 при помощи персонального компьютера (программное обеспечение входит в комплект поставки) и при помощи ручек управления (модификации МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo и МИТ 8.15, МИТ 8.15-Lemo). Каждый канал МИТ 8 настраивается независимо от других: калибровочная характеристика, ток питания ТС, размерность (Ом, °С, мВ). Если канал не участвует в измерениях, он может быть выключен. Результаты измерений включенных каналов отображаются на дисплее последовательно. В модификациях МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo и МИТ 8.15, МИТ 8.15-Lemo предусмотрена возможность одновременного отображения результатов измерений всех включенных каналов.

    При работе с термопарами в измерителе температуры МИТ 8 предусмотрена возможность компенсации холодного спая. При этом компенсационный ТС (один на все ТП) подключается к одному из каналов МИТ 8. В таком режиме может быть подключено не более 6 термопар. Без компенсации холодного спая – не более 7 термопар. В модификациях МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo и МИТ 8.15, МИТ 8.15-Lemo каждая ТП может быть оснащена своим компенсационным ТС. Число одновременно подключаемых термопар может достигать 8 или 16 (для МИТ 8.10М1, МИТ 8.10М1-Lemo) .

    Управление измерителем температуры осуществляется либо с его клавиатуры (ручек управления в модификациях МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo и МИТ 8.15, МИТ 8.15-Lemo), либо с персонального компьютера. В МИТ 8 можно включать/выключать каналы, изменять последовательность отображения каналов, токи питания датчиков, размерность измерений (Ом, °С, мВ), время измерений, вводить статические характеристики преобразования и выбирать степень округления температуры (0.1 °C, 0.01 °C, 0.001 °C).

    Измеритель температуры МИТ 8 имеет встроенную память для записи и хранения результатов измерений (режим самописца), которые могут быть считаны при помощи персонального компьютера. Максимальное время непрерывной записи результатов измерений варьируется от 1 часа (включен 1 канал, время измерения одного канала - 2 секунды) до 14 часов (включены все каналы, время измерения одного канала - 14 секунд).

    Наличие в приборе интерфейсов RS-232 и USB позволяет создавать автоматизированные системы и комплексы многоцелевого назначения (в частности - автоматизированные рабочие места поверителя). На основе МИТ 8 производится автоматизированное рабочее место поверителя АРМП-1, предназначенное для поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 (ГОСТ Р 8.624-2006) и комплектов разностных термометров, применяемых в теплосчетчиках.

    Программное обеспечение измерителя температуры многоканального прецизионного МИТ 8:

    В комплект поставки измерителя температуры МИТ 8 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7, свободный последовательный порт RS-232С или USB. Прямая ссылка для скачивания программы - программа МИТ 8 версии 2.94.

    Управляющая программа измерителя температуры МИТ 8 состоит из двух страниц: «Программирование» и «Считывание». Страница «Программирование» позволяет настраивать МИТ 8 (вводить статические характеристики преобразования ТС и ТП, задавать токи питания ТС и режимы компенсации холодного спая ТП, калибровать встроенные опоры), а также управлять работой прибора при помощи ПК. Страница «Считывание» позволяет считывать из МИТ 8 результаты измерений, отображать их в виде графиков и сохранять на ПК.

    Рис. 1. Страница «Программирование»

    Рис. 2. Страница «Считывание»

    Рис. 3. Измерение 10 Ом термостатированной (в термостате ТЭМП-2) меры электрического сопротивления Р3030 при помощи МИТ 8.15. Ток питания меры - 1 мА. СКО измерений составило 5*10-5 % (0.5 ppm)

    Рис. 4. Измерение 100 Ом термостатированной (в термостате ТЭМП-2) меры электрического сопротивления Р3030 при помощи МИТ 8.15. Ток питания меры - 1 мА. СКО измерений составило 3*10-5 % (0.3 ppm)

    Рис. 5. График температурного хода в ампуле тройной точки воды АТТВ-1, измеренный при помощи ПТС-10М (ток питания 1мА) и МИТ 8.15. СКО измерений составило 0.13мК

    Области применений измерителя температуры многоканального прецизионного МИТ 8:

    • Прецизионные измерения температуры. В этом применении МИТ 8 используется в качестве многоканального эталонного цифрового термометра как в комплекте с эталонным термопреобразователем сопротивления, так и в комплекте с эталонным термоэлектрическим преобразователем;
    • Поверка термометров сопротивления платиновых эталонных 1го и 2го разрядов в соответствии с ГОСТ Р 8.571-98 (только для модификации МИТ 8.15, МИТ 8.15-Lemo);
    • Поверка термометров сопротивления платиновых эталонных 3го разряда методом непосредственного сличения с эталонным термометром 1го разряда в жидкостном термостате (только для модификации МИТ 8.15, МИТ 8.15-Lemo). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками;
    • Поверка преобразователей термоэлектрических платинородий-платиновых и платинородий-платинородиевых эталонных 1го, 2го и 3го разрядов в соответствии с ГОСТ Р 8.611-2005 (только для модификации МИТ 8.15, МИТ 8.15-Lemo);
    • Поверка равноделенных жидкостных стеклянных термометров ТР-1, ТР-2 и других с ценой деления 0.01, 0.02 °С (только для модификации МИТ 8.15, МИТ 8.15-Lemo). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками;
    • Поверка термопреобразователей сопротивления из платины, меди и никеля в соответствии с ГОСТ 8.461-2009 (ГОСТ Р 8.624-2006). При этом один канал МИТ 8 служит прецизионным цифровым термометром, а другие – измерителями сигналов поверяемых первичных термопреобразователей. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, образцовый термометр сопротивления платиновый вибропрочный ТСПВ-2, программное обеспечение АРМП-1 (работает только с модификациями МИТ 8.03, МИТ 8.10, МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo и МИТ 8.15, МИТ 8.15-Lemo);
    • Поверка комплектов разностных термометров, применяемых в теплосчетчиках. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, образцовый термометр сопротивления платиновый вибропрочный ТСПВ-2, программное обеспечение АРМП-1;
    • Поверка преобразователей термоэлектрических в соответствии с ГОСТ 8.338-2002. Дополнительно рекомендуем приобрести калибраторы температуры КТ-2 и КТ-3;
    • Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом измеритель температуры МИТ 8 используется в качестве эталонного цифрового термометра. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, образцовый термометр сопротивления платиновый вибропрочный ТСПВ-2, калибраторы температуры КТ-1, КТ-2 и КТ-3;
    • Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 8 используется в качестве двухканального эталонного цифрового термометра;
    • Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов. При этом измеритель температуры МИТ 8 используется в качестве прецизионного многоканального термометра.

  • Технические характеристики измерителя температуры многоканального прецизионного МИТ 8:

    Модель Ток питания ТС, мА Диапазон измерения cопротивления, Ом Диапазон измерения напряжения, мВ Размеры, мм Масса, кг
    МИТ 8.02 2,4 0.001… 150 -300… +300 95 * 260 * 190 1.2
    МИТ 8.03 1, 1.5 0.001… 300
    МИТ 8.04 0.2, 0.4 0.001… 1500
    МИТ 8.05 0.1, 0.2, 1, 1.5 0.001… 2000
    МИТ 8.10, МИТ 8.10М,
    МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo    		 0.1, 0.2, 0.4, 0.7, 1, 1.5, 2, 4
    МИТ 8.15, МИТ 8.15-Lemo 0.4, 0.7, 1, 1.5, 2, 2.5, 3, 4 0.001… 750 -1200… +1200
    Погрешность измерений температуры для разных типов ТС и ТП. В квадратных скобках указан ток питания ТС
    R0=1 Ом R0=10 Ом R0=100 Ом R0=500 Ом ТП
    МИТ 8.02 ±(0.025+10-5*t)°С [4мА] ±(0.0075+10-5*t)°С [2мА] ±(0.003+10-5*t)°С [2мА] - 0.15°С
    МИТ 8.03 ±(0.075+10-5*t)°С [1.5мА] ±(0.015+10-5*t)°С [1мА] ±(0.004+10-5*t)°С [1мА] -
    МИТ 8.04 ±(0.3+10-5*t)°С [0.4мА] ±(0.03+10-5*t)°С [0.4мА] ±(0.01+10-5*t)°С [0.4мА] ±(0.004+10-5*t)°С [0.2мА]
    МИТ 8.05 ±(0.075+10-5*t)°С [1.5мА] ±(0.015+10-5*t)°С [1мА] ±(0.004+10-5*t)°С [1мА] ±(0.004+10-5*t)°С [0.2мА]
    МИТ 8.10, МИТ 8.10М,
    МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo    		 ±(0.025+10-5*t)°С [4мА] ±(0.015+10-5*t)°С [1мА] ±(0.004+10-5*t)°С [1мА] ±(0.004+10-5*t)°С [0.2мА]
    МИТ 8.15, МИТ 8.15-Lemo ±(0.003+3*10-6*t)°С [4мА] ±(0.002+3*10-6*t)°С [1мА] ±(0.001+3*10-6*t)°С [1мА] ±(0.001+3*10-6*t)°С [0.4мА] 0.05°С
    МИТ 8.15, МИТ 8.15-Lemo * ±(0.001+10-6*t)°С [4мА] ±(0.0005+10-6*t)°С [1мА] ±(0.0005+10-6*t)°С [1мА] ±(0.0003+10-6*t)°С [0.4мА] 0.02°С
    * За 24 часа.
    t – измеряемая температура в °С.
    Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры
    Измеряемая величина Ток питания ТС, мА Верхний предел диапазона измерений Предел допускаемой основной абсолютной погрешности
    Верхние пределы диапазонов измерений и пределы допускаемой основной абсолютной погрешности приборов МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.10М-Lemo, МИТ 8.10М1, МИТ 8.10М1-Lemo
    Сопротивление 4.0 75 Ом ±(0.0001+10-5R) Ом
    2.0 150 Ом ±(0.0002+10-5R) Ом
    1.5 200 Ом ±(0.0003+10-5R) Ом
    1.0 300 Ом ±(0.0005+10-5R) Ом
    0.7 420 Ом ±(0.0006+10-5R) Ом
    0.4 750 Ом ±(0.0012+10-5R) Ом
    0.2 1500 Ом ±(0.0030+10-5R) Ом
    0.1 2000 Ом ±(0.0050+10-5R) Ом
    Напряжение ±300 мВ ± (0.0010+10-4U) мВ
    R – измеряемое сопротивление в Омах; U – измеряемое напряжение в мВ.
    Измеряемая величина Ток питания ТС, мА Верхний предел диапазона измерений Предел допускаемой основной абсолютной погрешности Предел допускаемой основной абсолютной погрешности за 24 часа
    Верхние пределы диапазонов измерений и пределы допускаемой основной абсолютной погрешности прибора МИТ 8.15, МИТ 8.15-Lemo
    Сопротивление 4.0 4.5 Ом ±(0.00001+3*10-6R) Ом ±(0.000003+10-6R) Ом
    4.0 35 Ом ±(0.00003+3*10-6R) Ом ±(0.00001+10-6R) Ом
    3.0 50 Ом ±(0.00005+3*10-6R) Ом
    2.0 35 Ом ±(0.00003+3*10-6R) Ом
    1.0 35 Ом ±(0.00004+3*10-6R) Ом
    1.0 300 Ом ±(0.0002+3*10-6R) Ом ±(0.0001+10-6R) Ом
    0.7 400 Ом ±(0.0003+3*10-6R) Ом
    0.4 750 Ом ±(0.0005+3*10-6R) Ом
    Напряжение ±1200мВ ± (0.0005+3*10-5U) мВ ± (0.0001+5*10-6U) мВ
    R – измеряемое сопротивление в Омах; U – измеряемое напряжение в мВ.
    Параметр Значение
    Общие технические характеристики для всех приборов серии МИТ 8
    Время измерения одного канала, с 2…14
    Количество каналов измерений 8 (16*)
    Количество калибровочных характеристик 8 (16*)
    Время записи во внутреннюю память, час 1…14
    Связь с компьютером Гальванически развязанный RS232С, 9600 бод и гальванически развязанный USB
    Нормальные условия эксплуатации
    Напряжение питающей сети, В 220±5
    Частота питающей сети, Гц 50±1
    Температура ок­ружающей среды, °С +15…+25
    Относительная влажность, % 10…80
    Атмосферное давление, кПа 96…104
    * Для модификации МИТ 8.10М1, МИТ 8.10М1-Lemo.

  • Комплект поставки МИТ 8.10М

    № Наименование Количество
    1 Многоканальный прецизионный измеритель температуры МИТ 8.10М 1
    2 Разъем для подключения первичных преобразователей температуры MiniDin 6 8
    3 Компакт-диск с программным обеспечением и руководством по эксплуатации 1
    4 Кабель связи прибора с ПК через интерфейс RS-232С 1
    5 Кабель связи прибора с ПК через интерфейс USB 1
    6 Чемодан 1
    7 Сетевой шнур 1
    8 Руководство по эксплуатации 1
    9 Паспорт 1
