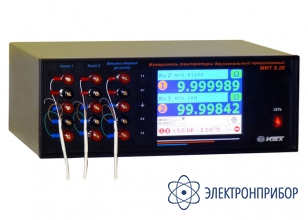

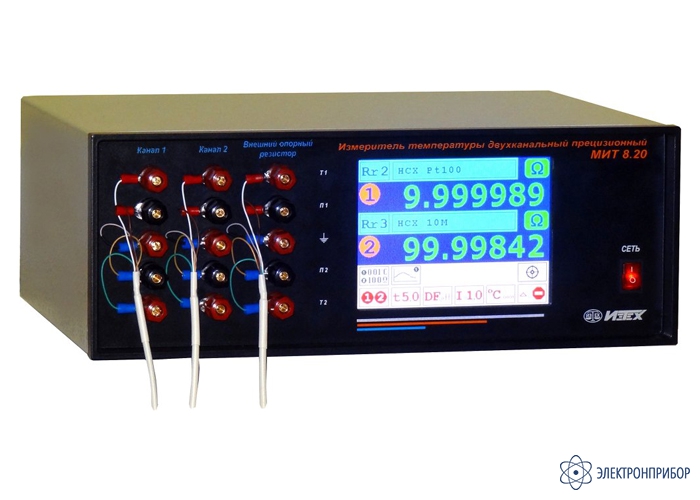

МИТ 8.20 — измеритель температуры двухканальный прецизионный
Код товара: 50927-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
74918-19 до 29.04.2029
Сертификаты
Назначение измерителя температуры многоканального прецизионного МИТ 8.20:
- Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0го, 1го, 2го и 3го разрядов
- Прецизионные измерения температуры;
- Аттестация реперных точек МТШ-90.
Датчики измерителя температуры многоканального прецизионного МИТ 8.20:
- Термопреобразователи сопротивления (ТС) всех типов, в том числе эталонные.
Особенности измерителя температуры многоканального прецизионного МИТ 8.20:
- Точность измерений - от 0.01 мК;
- 2 канала измерений;
- Цветной сенсорный дисплей;
- Связь с компьютером по RS232C и USB.
Описание измерителя температуры многоканального прецизионного МИТ 8.20:
Двухканальный прецизионный измеритель температуры (мост измерительный температурный постоянного тока) МИТ 8.20 предназначен для высокоточного измерения температуры и электрического сопротивления, в том числе при проведении поверочных (калибровочных) работ.
Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры - платиновых термометров сопротивления (ТСПВ, ПТСВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90. В качестве первичных преобразователей температуры могут использоваться и термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006).
Прибор имеет два входных канала, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление. При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Индивидуальные статические характеристики (ИСХ) эталонных термопреобразователей вводятся в МИТ 8.20 либо при помощи сенсорного дисплея, либо с персонального компьютера (программное обеспечение входит в комплект поставки). ИСХ ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен, полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС).
В комплект поставки МИТ 8.20 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8.20, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8, свободный последовательный порт USB.
Управляющая программа позволяет: вводить в МИТ 8.20 значения внутренних опор; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.

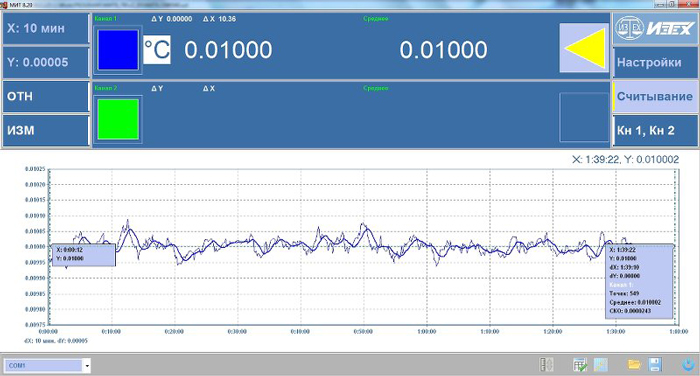

Рис. 1. График температурного хода в ампуле тройной точки воды АТТВ-1, измеренного при помощи ПТС-10М (ток питания 1мА) и МИТ 8.20. СКО измерений составило 0.024мК.
Области применений измерителя температуры многоканального прецизионного МИТ 8.20:
- Прецизионные измерения температуры. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления;
- Поверка и калибровка первичных термопреобразователей (ТС) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться как в Омах, так и в °С (К);
- Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0го, 1го, 2го и 3го разрядов в реперных точках МТШ-90. В этом применении МИТ 8.20 используется в качестве прецизионного омметра;
- Аттестация реперных точек МТШ-90. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления.
-
-
Технические характеристики измерителя температуры многоканального прецизионного МИТ 8.20:
Диапазон RИ / RО
0 ... 0.95Диапазон RИ / RО
0.95 ... 1.05Диапазон RИ / RО
1.05 ... 2Погрешность измерений отношения измеряемого резистора (RИ) к внешнему опорному резистору (RО) * 0.00002 % (0.2 ppm / 0.05 мК) 0.000004 % (0.04 ppm / 0.01 мК) 0.00002 % (0.2 ppm / 0.05 мК) * При Ro > 9.5 Ом. Ток питания ТС, мА;
[опорный резистор]Верхний предел диапазона измерений Предел допускаемой основной абсолютной погрешности за 1 год Предел допускаемой основной абсолютной погрешности за 24 часа Верхние пределы диапазонов и пределы допускаемой основной абсолютной погрешности измерений по встроенным опорным резисторам 4.0 [3 Ом] 5.0 Ом ±(0.000002+2•10-6R) Ом ±(0.000002+3•10-7R) Ом 4.0 [30 Ом] 50 Ом ±(0.000004+2•10-6R) Ом ±(0.000004+3•10-7R) Ом 3.0 [30 Ом] 50 Ом 2.0 [30 Ом] 50 Ом 1.5 [30 Ом] 30 Ом 1.0 [30 Ом] 50 Ом 1.0 [300 Ом] 400 Ом ±(0.00004+2•10-6R) Ом ±(0.00004+3•10-7R) Ом 0.7 [300 Ом] 570 Ом 0.4 [300 Ом] 1000 Ом Погрешность измерений температуры по встроенным опорным резисторам для разных типов ТС.
В квадратных скобках указан ток питания ТС.R0=1 Ом R0=10 Ом R0=100 Ом За 1 год ±(0.001+2•10-6•t)°С [4мА] ±(0.0006+2•10-6•t)°С [1мА] ±(0.0006+2•10-6•t)°С [1мА] За 24 часа ±(0.0005+3•10-7•t)°С [4мА] ±(0.00017+3•10-7•t)°С [1мА] ±(0.00017+3•10-7•t)°С [1мА] t – измеряемая температура в °С.
Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры.Параметр Значение Общие технические характеристики Токи питания ТС, мА 0.4, 0.7, 1, 1.5, 2, 2.5, 3, 4 Диапазон измеряемых сопротивлений, Ом 0.1… 1000 Встроенные опорные резисторы, Ом 3, 30, 300 Время измерений, с 2.5, 5, 10 Количество каналов измерений 2 НСХ ТС 10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100 ИСХ ТС 2×МТШ-90, 2×КВД, 2׫Полином» Потребляемая от сети мощность, Вт 10 Связь с компьютером Гальванически развязанный RS232С, 9600 бод и гальванически развязанный USB Размеры, мм 350 x 130 x 280 Масса, кг 5 Нормальные условия эксплуатации Напряжение питающей сети, В 220±5 Частота питающей сети, Гц 50±1 Температура окружающей среды, °С +15…+25 Относительная влажность, % 10…80 Атмосферное давление, кПа 96…104 -
Комплект поставки МИТ 8.20
№ Наименование Количество 1 Двухканальный прецизионный измеритель температуры МИТ 8.20 1 2 Кабель связи прибора с ПК через интерфейс RS-232C 1 3 Кабель связи прибора с ПК через интерфейс USB 1 4 Кабель сетевой 1 5 Паспорт 1 6 Руководство по эксплуатации 1 -
Дополнительная комплектация МИТ 8.20
-
Файлы для МИТ 8.20
Файлы для МИТ 8.20
