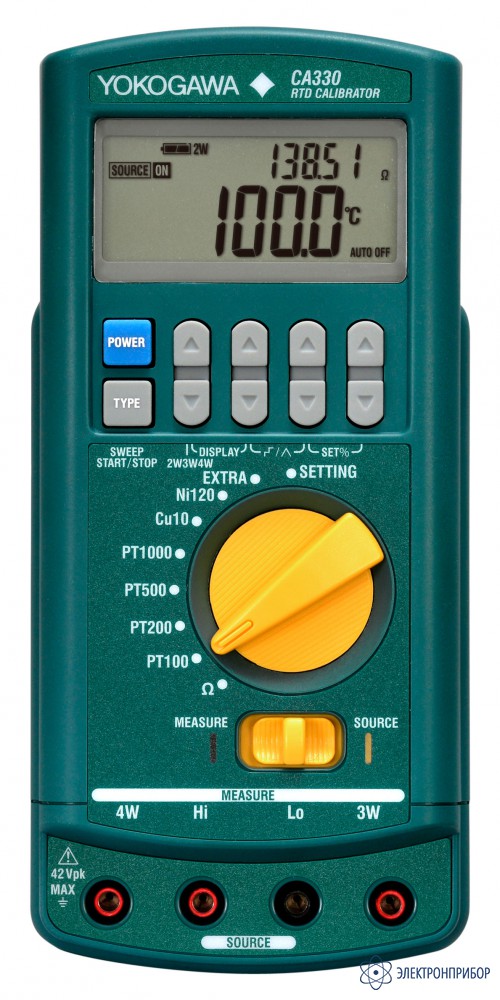

CA330 — калибратор сигналов термосопротивлений

Код товара: 45455
  • 66821-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66821-17 до 27.02.2027

    • Производитель

      Yokogawa

    • Артикул

      CA330

    Сертификаты

    Описание калибратора сигналов термосопротивлений CA330:

    Калибратор предназначен для проверки и калибровки термосопротивлений в полевых и лабораторных условиях. Калибратор в качестве источника поддерживает 14 типов термосопротивлений и измеряет выходные сигналы термометра сопротивления.

    Особенности калибратора сигналов термосопротивлений CA330:

    • Базовая погрешность: 0,3°C (типичная для термопары типа PT100);
    • Поддерживает 14 стандартов термометров сопротивления (JIS/IEC/GOST R);
    • На поддисплее отображается значение источника сопротивления и шкала в %;
    • Поддерживает различные типы сигналов источника (автоступенчатый/линейная развертка/ступенчатый/перепад);
    • Поддерживает 2,3,4-проводные конфигурации. Реализует имитацию сигналов термометра сопротивления;
    • Может использоваться как термометр для измерения выходного сигнала термометра сопротивления.

  • Технические характеристики калибратора сигналов термосопротивлений CA330:

    Характеристики источника/измерения термометра сопротивления
    RTD Коэффициент Погрешность (1 год) Входной диапазон тока возбуждения Стандарт
    Температурный диапазон Погрешность измерений [°C] Погрешность источника [°C]
    PT100 3851 -200.0°C ≤ t < 0.0°C 0.3 0.3 0.1 – 3 мА IEC60751 JIS C 1604
    0.0°C ≤ T ≤ +800.0°C 0.3+t x 0.033% 0.3+t x 0.033%
    3850 -200.0°C ≤ t < 0.0°C 0.3 0.3 0.1 – 3 мА JIS C 1604 1989 (Pt100)
    0.0°C ≤ t ≤ +630.0°C 0.3+t x 0.033% 0.3+t x 0.033%
    3916 -200.0°C ≤ t < 0.0°C 0.3 0.3 0.1 – 3 мА JIS C 1604 1989 (JPt100)
    0.0°C ≤ t ≤ +510.0°C 0.3+t x 0.033% 0.3+t x 0.033%
    3926 -200.0°C ≤ t < 0.0°C 0.3 0.3 0.1 – 3 мА Minco Application Aid #18
    0.0°C ≤ t ≤ +630.0°C 0.3+t x 0.033% 0.3+t x 0.033%
    PT200 3851 -200.0°C ≤ t < 0.0°C 0.3 0.3 0.05 – 0.8 мА IEC60751
    0.0°C ≤ t ≤ +630.0°C 0.3+t x 0.050% 0.3+t x 0.050%
    PT500 3851 -200.0°C ≤ t < 0.0°C 0.4 0.4 0.05 – 0.6 мА IEC60751
    0.0°C ≤ t ≤ +630.0°C 0.4+t x 0.033% 0.4+t x 0.033%
    PT1000 3851 -200.0°C ≤ t < 0.0°C 0.2 0.2 0.05 – 0.6 мА IEC60751
    0.0°C ≤ t ≤ +630.0°C 0.2+t x 0.033% 0.2+t x 0.033%
    Cu10 427 -100.0°C ≤ t < +260.0°C 1.5 1.5 0.1 – 3 мА Minco Application Aid #18
    Ni120 627 -80.0°C ≤ t < +260.0°C 0.2 0.2 0.1 – 3 мА Minco Application Aid #18
    Характеристики источника/измерения сопротивления
    Диапазон Диапазон измерений и источника Разрешение Погрешность (1 год) Примечания
    Установки Показаний Сдвиг
    500 Ом 0 – 550 Ом 0.01 Ом 0.025% 0.1 Ом Входной диапазон тока возбуждения 0,1 – 3 mA
    3000 Ом 0.0 – 3300.0 Ом 0.1 Ом 0.025% 0.5 Ом Входной диапазон тока возбуждения 0,05 – 0.6 mA
    Тип ТП Диапазон °C Режим работы Пределы допускаемой основной абсолютной погрешности, ±°С, на клеммах
    «А» «В»
    К -200≤ t≤ 0 измерение и воспроизведение 0,5+3-10-3•|t| l,0+7,5-10•|t|
    0≤t≤+500 0.5 1,0
    +500≤t≤+1372 измерение 0,5+3•10-4(|t|-500) l,0+10-4•(|t|-500)
    воспроизведение 0,5+3 10-4(|t|-500)
    E -250≤t≤-200 измерение и воспроизведение 1,1+2-1-2•(|t|-200) 2,0+7 • 1-2•(|t|-200)
    -200≤ t≤0 0,5+3-10-3•|t| 1.0+5-10-3•|t|
    0≤t≤+500 0.5 1,0
    +500≤t≤+1000 0,5+3•10-4(|t|-500) 1,5
    J -210≤t≤0 0,5+3-10-3•|t| 1,0+5-10-3•|t|
    0≤t≤+1200 0,5+2-10-2•|t| 1,0+2-10-4•t
    T -250≤t≤-200 1,1 +2,5-1• (|t|-200) 2,5+7-1-2•(|t|-200)
    -200≤ t≤0 0,5+3-10|t| 1.0+7,5-10-3•|t|
    0≤ t≤ +400 0,5 1,0
    N -200≤ t≤0 измерение 0,6+3-10-3•|t| 1,0+7,5 10-3•|t|
    воспроизведение 0,6+-410-3•|t|
    0≤t≤+1300 измерение и воспроизведение 0,6 1.0
    L -200≤ t≤0 0,5+1,5 -10•-3|t| 1.0+2-10-3•|t|
    0≤ t≤ +900 0,5 1.0
    U -200≤ t≤0 0,5+2- 10•-2|t| 1,0+ 3-10-2•|t|
    0≤t≤+600 0.5 1.0
    R, S -20≤ t≤0 2.0 1,6+5-10-3•(|t|-100)
    0≤t≤+100 измерение 1.4 1,6+ 5-10-3•(|t|-100)
    воспроизведение 2,0
    +100≤t≤+1767 (+1768 для S) измерение и воспроизведение 1,4 1,6
    В +600≤t≤+800 измерение 1,5
    воспроизведение 1,2
    +800≤t≤+1000 измерение 1,2
    воспроизведение 1,0
    +1000≤t≤+1820 измерение 1,1
    воспроизведение 1,0
    A
    (A-l)    		 0≤t≤+1000 измерение и воспроизведение 1.0 1,5
    +1000≤t≤+2500 1.0+6-10-4•-(|t|1000) 1.5+8-l0-4•(|t|-l000)
    Параметр Значение
    Габаритные размеры, мм 90 х 192x42
    Масса, кг 0.44
    Нормальные условия эксплуатации: температура окружающей среды. °С относительная влажность. % (без конденсации влаги) питание от щелочных батарей от +18 до +28 от 20 до 80 LR6 х 4
    Рабочие условия эксплуатации: температура окружающей среды. °С относительная влажность. % (без конденсации влаги) от -10 до +55 от 20 до 80
    Срок службы, лет. не менее 10

  • Комплект поставки CA330

    № Наименование Количество
    1 Калибратор сигналов термосопротивлений CA330 1
    2 Комплект проводов и зажимов (Согласно спецификации калибратора) 1
    3 Батареи , LR6 4
    4 Портативный корпус 1
    5 Противоскользящая резина для нижней панели 1
    6 Руководство по эксплуатации 1
    7 Методика поверки 1
