ИКС-1, ИКС 1, ИКС1

Портативные калибраторы термопар, термосопротивлений, термопреобразователей

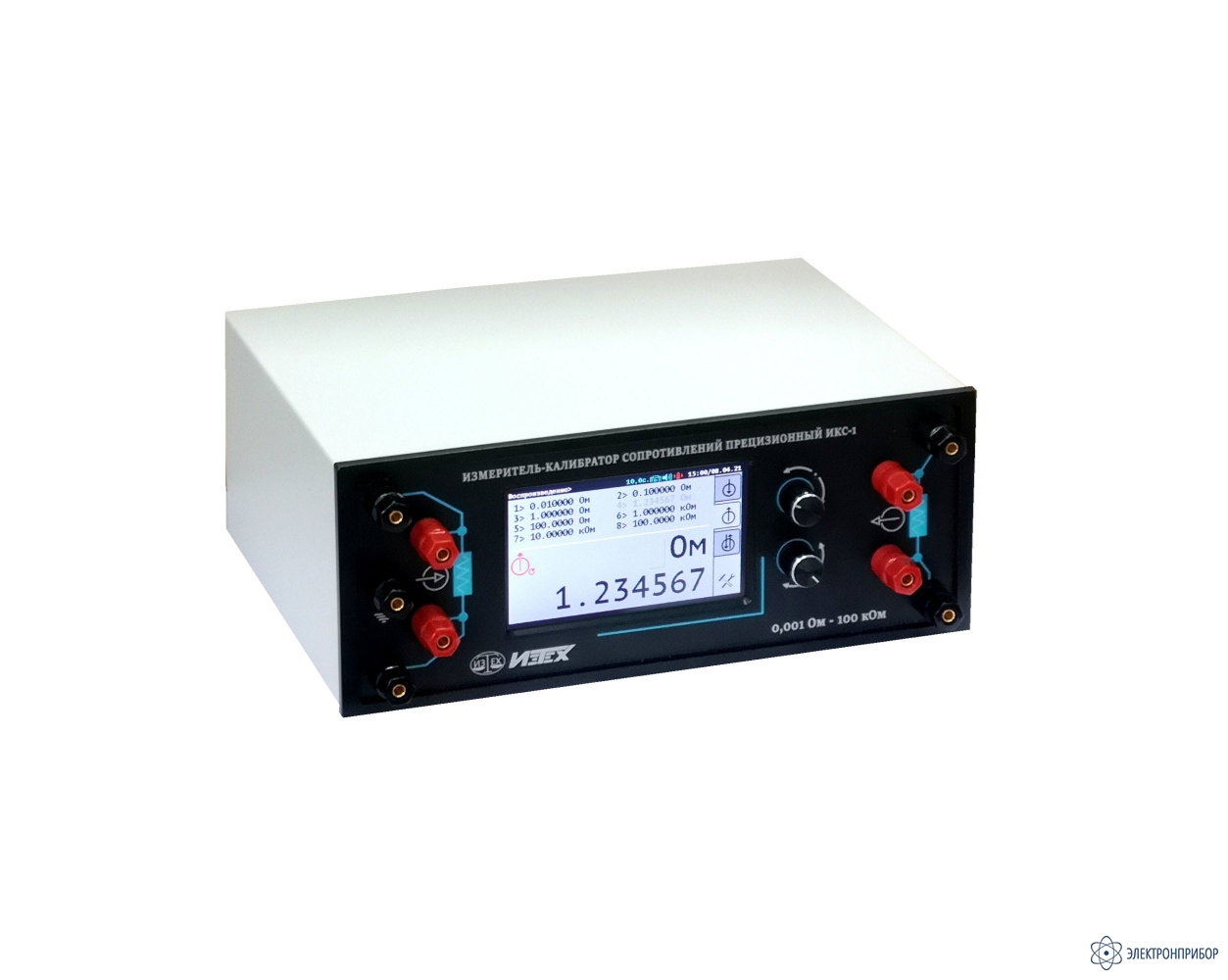

ИКС-1 — измеритель-калибратор сопротивлений прецизионный

Код товара: 63326
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86188-22 до 18.07.2027

    Назначение измерителя-калибратора сопротивлений прецизионного ИКС-1:

    Измеритель-калибратор сопротивлений прецизионный ИКС-1 предназначен для высокоточного измерения и воспроизведения электрического сопротивления и сигналов термометров сопротивления (ТС).

    Прибор обладает широким диапазоном измеряемых и воспроизводимых значений электрического сопротивления - от 0.001 Ом до 100 кОм и недостижимой для классических магазинов сопротивлений разрешающей способностью - 1 µОм. Встроенный термостат опор позволяет обойтись без дополнительного термостатирования ИКС-1.

    Важной особенностью ИКС-1 является отсутствие каких-либо поправок к воспроизводимому значению. То есть воспроизводимое значение будет в точности соответствовать отображаемому на дисплее прибора числу.

    При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.

    ИКС-1 имеет четыре вкладки с режимами работы: «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки».

    Вкладка «Измерение» предназначена для реализации режима измерений электрического сопротивления или температуры. Для измерения температуры в качестве первичных преобразователей могут использоваться термопреобразователи сопротивления по ГОСТ 6651-2009. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90.

    Вкладка «Воспроизведение» предназначена для реализации режима воспроизведения электрического сопротивления (Ом/кОм) и эмуляции сигналов ТС в соответствии с НСХ по ГОСТ 6651-2009. При воспроизведении электрического сопротивления или эмуляции ТС по 2-х (3-х) проводной схеме соединения в приборе реализована возможность измерения сопротивления подводящих проводов с последующим его учетом.

    Для каждого типа воспроизводимых величин (Ом/кОм или ТС) ИКС-1 запоминает по восемь значений, что позволяет быстро переключаться между ними.

    Вкладка «Измерение/Воспроизведение» предназначена для одновременной реализации режима измерения и воспроизведения. Каналы измерения и воспроизведения - гальванически развязаны.

    Вкладка «Настройки» предназначена для ввода индивидуальных статических характеристик (ИСХ) ТС, выбора режима работы, редактирования опор и других настроек прибора.

    При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по стандартным (НСХ) или индивидуальным (ИСХ) статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Ин- дивидуальные статические характеристики ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен (КВД), полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС) и таблица (до 20 точек). При эмуляции ТС прибор переводит заданную температуру в соответствии с выбранной НСХ в «Омы», а затем воспроизводит рассчитанное значение электрического сопротивления.

    Управляющая программа предназначена для программирования ИКС-1, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Управляющая программа ИКС-1 имеет четыре вкладки с режимами работы (по аналогии с самим прибором): «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки». При изменении вкладки, режима работы, настроек программа автоматически передает команду в прибор. После этого ИКС-1 переходит к работе с новыми настройками.

    Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт USB.

    Назначение:

    • Высокоточная замена классическим многозначным мерам электрического сопротивления (ММЭС);
    • Измерение и воспроизведение электрического сопротивления;
    • Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС);
    • Прецизионные измерения температуры.

    Датчики:

    • Термопреобразователи сопротивления с НСХ по ГОСТ 6651-2009: 10М, 50М, 100М, 500М, 1000М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000, 10Н, 50Н, 100Н, 500Н, 1000Н;
    • Эталонные (образцовые) термопреобразователи сопротивления.

    Свойства:

    • Высокая точность;
    • Широкий диапазон измеряемых и воспроизводимых значений электрического сопротивления - 0.001 Ом… 100 кОм;
    • Разрешающая способность - 1 µОм;
    • Не требует термостатирования;
    • Запись результатов работы на SD карту;
    • Цветной сенсорный дисплей.

    Области применений измерителя-калибратора сопротивлений прецизионного ИКС-1:

    • Прецизионные измерения температуры. В этом применении ИКС-1 используется в качестве эталонного цифрового термо- метра в комплекте с эталонным термопреобразователем сопротивления.
    • Поверка и калибровка температурных каналов теплосчетчиков. В этом применении ИКС-1 используется в качестве многозначной меры электрического сопротивления (магазина сопротивлений) с возможностью воспроизведения электрического со- противления в соответствии с НСХ ТС, используемых в теплосчетчике.
    • Поверка и калибровка измерителей, регуляторов температуры и других вторичных приборов, входным сигналом которых является электрическое сопротивление.
  • Технические характеристики измерителя-калибратора сопротивлений прецизионного ИКС-1:

    Параметр Значение
    Диапазон изм./воспр. сопротивления, Ом 0.001…100000
     Предел допускаемой относительной погрешности изм. /воспр. электрического сопротивления в зависимости от диапазона, %:
    [0.001 Ом… 0.01 Ом) 0.5 (4 разряд)
    [0.01 Ом… 0.1 Ом) 0.1 (4 разряд)
    [0.1 Ом… 0.5 Ом) 0.01 (4 разряд)
    [0.5 Ом… 2.5 Ом)  0.001 (3 разряд)
    [2.5 Ом… 10 кОм) 0.0004 (2 разряд)
    [10 кОм… 100 кОм]   0.001 (3 разряд)
    Нестабильность изм./воспр. электрического сопротивления за год в зависимости от диапазона, %:
    [0.001 Ом… 0.01 Ом) 0.5 (4 разряд)
    [0.01 Ом… 0.1 Ом) 0.1 (4 разряд)
    [0.1 Ом… 0.5 Ом) 0.01 (4 разряд)
    [0.5 Ом… 2.5 Ом)  0.002 (3 разряд)
    [2.5 Ом… 10 кОм) 0.0008 (2 разряд)
    [10 кОм… 100 кОм]   0.002 (3 разряд)
    НСХ изм./эмул. сигналов ТС по ГОСТ 6651-2009   10М, 50М, 100М, 500М, 1000М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000, 10Н, 50Н, 100Н, 500Н, 1000Н
    Диапазоны изм./эмул. сигналов ТС в температурном эквиваленте в зависимости от НСХ, °С:
    10М, 50М, 100М, 500М, 1000М -180…+200
    10П, 50П, 100П, 500П, 1000П -200…+850
    Pt10, Pt50, Pt100, Pt500, Pt1000 -200…+850
    10Н, 50Н, 100Н, 500Н, 1000Н -60…+180
    Пределы допускаемой абсолютной погрешности изм./эмул. сигналов ТС в зависимости от НСХ, °С:
    10М, 50М, 100М, 500М, 1000М ±(0.001+4·10-6·t)
    10П, 50П, 100П, 500П, 1000П ±(0.001+4·10-6·t)
    Pt10, Pt50, Pt100, Pt500, Pt1000 ±(0.001+4·10-6·t)
    10Н, 50Н, 100Н, 500Н, 1000Н ±(0.001+3·10-6·t)
    Пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении температуры эталонными термометрами сопротивления без учета погрешности самого ТС
    Номинальное сопротивление ТС, Ом Диапазон измерений температуры, °С Опорный резистор, Ом Измерительный ток, мА Пределы допускаемой абсолютной погрешности, °С
     0.6 от -200 до +1085  10  10  ±(0.003+4·10-6·t)
    1 от -200 до +1085  ±(0.001+4·10-6·t)
    10 от -200 до +962 100 1
    25 от -200 до +962
    50 от -200 до +962 1 кОм
    100 от -200 до +962
    Измерительный ток R или ТС, мА Измерение Воспроизведение
    0.01; 0.1…12.7 с шагом 0.1 0.01…15
    Типы и количества ИСХ ТС 4×МТШ-90, 2×КВД, 2׫Полином», 2׫Таблица» -
    Опорные резисторы, Ом 10, 100, 1000, 10000, 100000
    Время измерений одного канала, с 2.5, 5, 10
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Частота питающей сети, Гц  50±1
    Температура ок­ружающей среды, °С +10...+30
    Относительная влажность, % 10...80
    Атмосферное давление, кПа 84...106.7
    Потребляемая от сети мощность, Вт 15
    Размеры, мм 265 х 110 х 200
    Масса, кг 3
    Связь с компьютером Гальванически развязанный USB
  • Комплект поставки ИКС-1

    Наименование Количество
    1 Измеритель-калибратор сопротивлений прецизионный ИКС-1 1
    2 Кабель связи прибора с ПК через интерфейс USB 1
    3 Чемодан 1
    4 Руководство по эксплуатации 1
