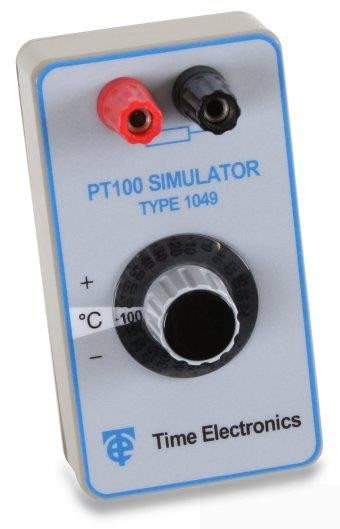

TE1049 — портативный имитатор класса «А» платинового термометра (°С) сопротивления

Код товара: 31987
  • Описание имитатора TE1049:

    Модель TE1049 является высокоточным имитатором платинового 100 Ом термометра сопротивления c коэффициентом α=0,3850, широко применяемого для точных измерений температуры.

    Имитатор TE1049 полностью отвечает температурной кривой 100 Ом платинового термометра сопротивления в диапазоне -200°С ÷ +800°С с 23 контрольными точками (установки).

    Использованные в конструкции прибора металлические тонкопленочные резисторы обеспечивают хорошие температурный коэффициент и долговременную стабильность.

    Характеристики устройства отвечают температурной кривой ITS 90. Обладая высокой точностью по всему рабочему диапазону, модель TE1049 превосходит требования к функциональным характеристикам классов «А» и «В». Особенно хорошо имитатор TE1049 работает в диапазоне -60°С ÷ + 60°С, где он заведомо превосходит требования класса «А» (т.е. погрешность лучше ±0,15°С).

    Поскольку выход TE1049 представляет собой чистое пассивное сопротивление, он может работать совместно с любыми типами измерительных устройств для 100 Ом платиновых термометров, включая реальные системы, использующие импульсный или прерывистый ток возбуждения. сопротивления в основном применяется для калибровки и моделирования (имитации) термопар. Оператор может легко задать напряжение, эквивалентное выходу термопары, с помощью органов управления, позволяя тем самым быстро откалибровать измерители температуры. С другой стороны, прибор позволяет измерять выходное напряжение термопар, работая в этом случае, как потенциометр.

    Особенности имитатора TE1049:

    • температурный диапазон -200°С ÷ +800°С
    • погрешность 0,3°С
    • основывается на стандартной кривой ITS 90
    • 23 установочных точки
    • превосходит требования класса «А»
    • хорошая температурная стабильность
    • источник пассивного сопротивления
  • Технические характеристики имитатора TE1049:

    Параметр Значения
    Контрольные (установочные) точки -200, -100, -50, -20, -10, 0, 10, 20, 30, 40, 50, 60, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700 и 800°С
    Погрешность –200 ÷ -100 °С ± 0,3°С
    -50 ÷ +60 °С ± 0.15°С
    +80 ÷ +200 °С ± 0.3°С
    +250 ÷ +500 °С ± 0,5°С
    +600 ÷ +800 °С ± 0,65°С
    Температурный коэффициент менее 30 РРМ/°С
    Максимальный ток 50 мА
    Габаритные размеры 61 х 112 х 55 мм
    Вес 170 г
  • Комплект поставки TE1049

    Наименование Количество
    Портативный имитатор класса «А» платинового термометра (°С) сопротивления TE1049 1
