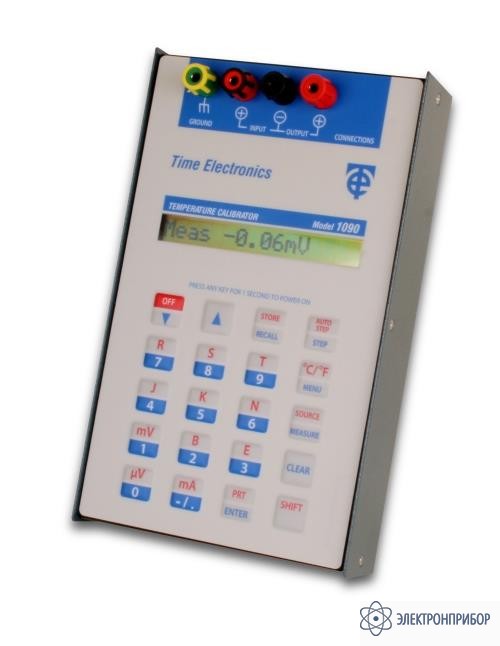

TE1090 — температурный калибратор

Код товара: 32192
  • Назначение температурного калибратора ТЕ1090:

    Модель Time Electronics 1090 представляет собой портативное устройство, в котором сочетаются функции измерения и источник опорных сигналов для поверки термопар, термометров сопротивления, мкВ, мВ и мА.

    Особенности температурного калибратора ТЕ1090

    • измерение/возбуждение 8 типов термопар
    • измерение/возбуждение платинового 100 Ом термометра сопротивления
    • стандартная кривая ITS 90
    • измерение/возбуждение мкВ/мВ/мА
    • температура в °С и °F
    • автоматический выбор компенсации холодного спая термопар
    • запоминание и вызов 10 точек
    • функция пошагового или ступенчатого приращения
    • сетевое/батарейное питание с автоматическим отключением
    • работа с токовыми петлями 4 ÷ 20 мА и 0 ÷ 50 мА 24 В / 60 мА
    • питание токовых петель
    • прочный футляр для транспортировки / испытательные шнуры

    Описание температурного калибратора ТЕ1090

    Измерение и моделирование термопар.

    Прибор способен измерять и моделировать температуру и мВ характеристики термопар типов J, K, T, R, S, B, N и E

    Компенсация холодного спая.

    TE1090 может функционировать с подключенной или отключенной внутренней схемой компенсации холодного спая термопар.

    Измерение и моделирование 100 Ом платинового термометра сопротивления.

    Функция базируется на 0,3850 α стандарте. Диапазон применения составляет –100°С ÷ +800 °С.

    Измерение и моделирование опорных сигналов (мкВ, мВ и мА).

    Функция измерения: Диапазоны измерений 0 ÷ 30 мВ и 0 ÷ 60 мА. Разрешение составляет, соответственно, 10 мкВ и 10 мкА. Погрешность составляет 0,05% диапазона.

    Источник опорных сигналов: Диапазоны 0 ÷ 80 мВ и 0 ÷ 80 мА. Разрешение составляет, соответственно, 5 / 0,5 мкВ и 5 / 0,5 мкА. Погрешность составляет 0,02% диапазона.

    Выбор размерности температуры.

    Показания дисплея могут быть заданы в °С или °F. Можно также вывести на дисплей эквивалентные значения в мкВ (термопары) и Ом (термометры сопротивления).

    Питание (возбуждение) токовых петель постоянным напряжением 24 В.

    Токовые петли управления производственным процессом могут быть возбуждены напряжением постоянного тока 24 В с подачей тока до 60 мА в режиме «Milliamp Source» (Источника тока).

    Функция пошагового приращения/уменьшения выхода.

    Калибратор снабжен функцией пошагового изменения выходного сигнала. С ее помощью выходной сигнал увеличивается или уменьшается на фиксированное значение температуры (только для термопар) или напряжения или тока. Установочное меню позволяет задать три уровня приращения сигнала: 0,1; 1; 10°С (°F) или 1, 10, или 100 мкВ/мкА для напряжения/тока. Меньшее из возможных значений соответствует разрешению и обеспечивает наиболее точное управление выходом. Эта функция особенно ценна при калибровке контроллеров термостатов, которым присущи очень жесткие рамки для гистерезиса.

    Вызов данных из встроенной памяти и ручная/автоматическая функция пошагового изменения выхода.

    В энергонезависимой памяти калибратора хранится до 10 значений параметров, вызов которых можно осуществить в любое время. Пользователь может осуществить последовательный переход от одного к другому вручную с помощью кнопки пошагового изменения (Step). Можно задать и автоматический режим перехода с длительностью шага от 1 до 10 секунд. Питание осуществляется от шести аккумуляторов стандартным размером АА, которые могут подзаряжаться от внешнего зарядного сетевого устройства (поставляется в стандартной комплектации калибратора). Прибор поставляется в жестком защитном футляре с ремнем для переноски. На футляре предусмотрен карман для инструкции по эксплуатации.

  • Технические характеристики температурного калибратора ТЕ1090:

    Температура

    Погрешность измерения

    Тип термопары Температурный диапазон, °С Погрешность, °С
    J -280 ÷ 580 0,7
    K -200 ÷ -150 2,5
    -150 ÷ 750 0,5
    T -200 ÷ 0 1,5
    0 ÷ 400 0,4
    R -50 ÷ 400 2,5
    400 ÷ 1750 1,0
    S -50 ÷ 100 2,5
    100 ÷ 1750 1,0
    B 110 ÷ 1000 2,5
    1000 ÷ 1800 1,0
    N -100 ÷ 890 0,6
    E -50 ÷ 40 0,4

    Погрешность моделирования

    Тип термопары Температурный диапазон, °С Погрешность, °С
    J -210 ÷ 150 0,15
    150 ÷ 1200 0,3
    K -270 ÷ 190 0,5
    190 ÷ 1250 0,4
    T -200 ÷ 150 0,4
    150 ÷ 400 0,5
    R -50 ÷ 800 0,5
    800 ÷ 1750 2,0
    S -50 ÷ 850 0,4
    850 ÷ 1750 2,0
    B 100 ÷ 1200 1,0
    1200 ÷ 1800 2,0
    N -270 ÷ 260 0,2
    260 ÷ 1300 0,4
    E -50 ÷ 40 0,3

    Дополнительно нужно учесть погрешность, эквивалентную 1 мкВ из-за паразитной термоЭДС

    Параметр Значение
    Измерение тока и напряжения
    Напряжение
    Диапазон 0 ± 30 мВ
    Погрешность ± 0,05% диапазона ± 1 единица последнего разряда
    Входное сопротивление 100 кОм
    Ток
    Диапазон 0 ± 60 мА
    Погрешность ± 0,03% диапазона
    Входное сопротивление 0,5 Ом
    Выход тока и напряжения
    Напряжение
    Диапазон 0 ± 80 мВ
    Погрешность ± 0,02% диапазона (16 мкВ)
    Разрешение 5 мкВ
    Выходное сопротивление 10 Ом
    Примечание: для выходных сигналов менее 8 мкВ автоматически задается повышенное разрешение 0,5 мкВ.
    Погрешность в этой части диапазона уменьшается до ± 3 мкВ
    Ток
    Диапазон 0 ± 80 мА
    Погрешность ± 0,02% диапазона (16 мкА)
    Разрешение 5 мкА
    Максимальная нагрузка 300 Ом/80 мА; 480 Ом/50 мА; 1,2 кОм / 20 мА (при напряжении возбуждения 24 В)
    Примечание: для выходных сигналов менее 8 мА автоматически задается повышенное разрешение 0,5 мкА.
    Погрешность в этой части диапазона уменьшается до ± 8 мкА
    Приращение/уменьшение
    Три уровня приращения сигнала: 0,1; 1; 10°С (°F) или 1, 10, или 100 мкВ/мкА для напряжения/тока. Меньшее из возможных значений соответствует разрешению и обеспечивает наиболее точное управление выходом.
    Питание (возбуждение) токовых петель постоянным напряжением 24 В
    Токовые петли управления производственным процессом могут быть возбуждены напряжением постоянного тока 24 В с подачей тока силой до 60 мА в режиме «Milliamp Source» (Источника тока).
    Моделирование 100 Ом платинового термометра сопротивления
    Точки установки температуры -100°С; -50°С; -20°С; 0°С; 20°С; 50°С; 100°С; 200°С; 300°С; 400°С; 500°С; 600°С; 700°С; 800°С
    Погрешность 0,1% величины сопротивления (типовая величина 0,5°С)
    Измерение 100 Ом платинового термометра сопротивления (разрешение 0,2°С или 0,2°F)
    Диапазон -200°С ÷ 700°С, двухпроводная схема подключения
    Погрешность 0,1% величины сопротивления (типовая величина 0,5°С)
    Функция вызова из памяти и шагового изменения выхода
    Объем памяти 10 ячеек энергонезависимой памяти для запоминания данных
    Пошаговое изменение вручную и автоматически, скорость в пределах 1÷10 сек/ша
    Общие сведения
    Компенсация холодного спая разрешение 0,1°С, погрешность 0,1°С
    Рабочая температура -10°С ÷ 40°С
    Разъемы подключения стандартные винтовые 4 мм зажимы
    Питание 6 АА аккумуляторных батарей обеспечивают около 24-х часов непрерывной работы, зарядка полностью разряженных батарей занимает около 12 часов с помощью сетевого адаптера или адаптера для автомобильного прикуривателя. Для продления срока работы предусмотрен режим автоматического отключения при бездействии
    Габаритные размеры 235 х 150 х 75 мм
    Вес 1,25 кг
  • Комплект поставки TE1090

    Наименование Количество
    Температурный калибратор TE1090 1
