M-191, M 191, M191

Калибраторы мегаомметров и тестеров

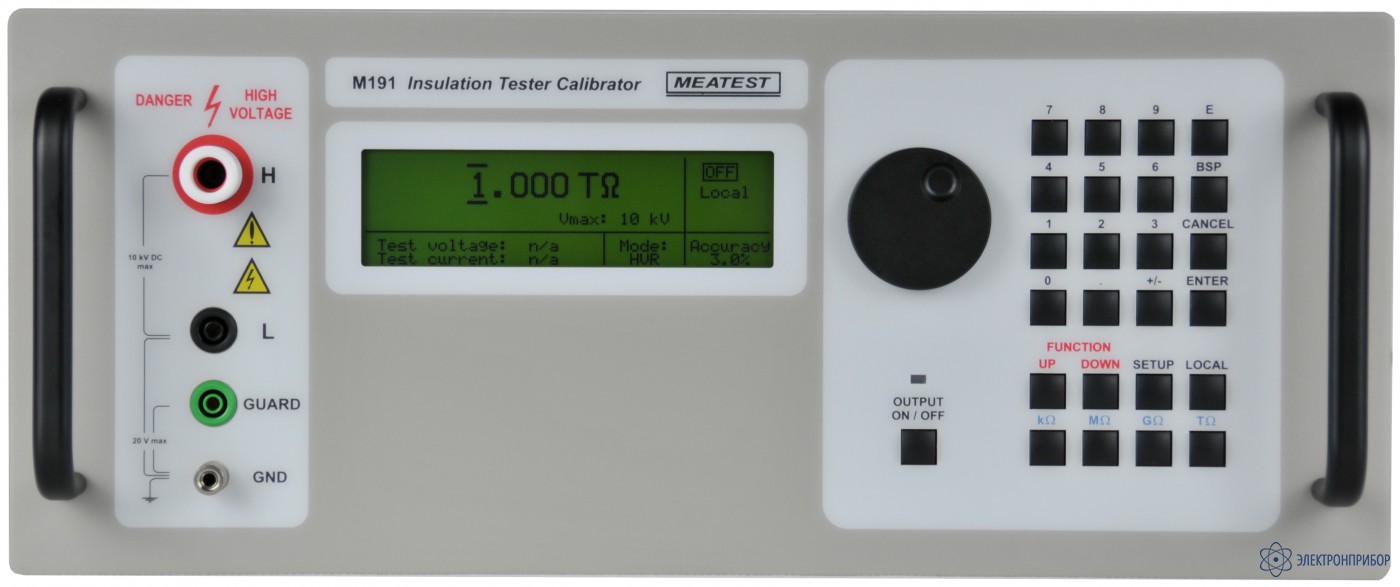

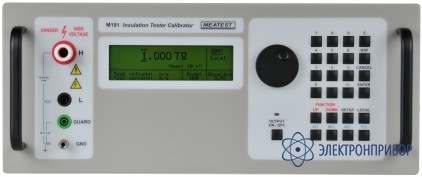

M-191 — калибратор тестеров сопротивления изоляции

Код товара: 43574
    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60115-15 до 07.02.2025

    • Производитель

      Meatest, Чехия

    Описание калибратора тестеров M-191:

    Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.

    Особенности калибратора тестеров M-191:

    • Программируемый магазин высокого напряжения и сопротивления.
    • Диапазон сопротивления от 10 кОм до 1 ТОм.
    • Диапазон испытательного напряжения до 10 кВ.
    • Работа с заземленным или плавающим потенциалом.
    • Встроенный вольтметр высокого напряжения.
    • Функция SHORT для испытания устройства на ток короткого замыкания.
    • Специальная функция для тестирования функции таймера испытуемого устройства.
    • Проверка коэффициента диэлектрической абсорбции и измерение показателей поляризации.
    • Легкая повторная калибровка с использованием клавиатуры на передней панели.
    • Интерфейс GPIB и RS-232.
  • Технические характеристики калибратора тестеров M-191:

    Точность в режиме прямого заземления (G) и плавающего заземления (F)
    Диапазон сопротивления  Точность в режиме G*  Точность в режиме F*  Макс. испытат. напряжение, В  Типичная зависимость напряжения, ppm/В  Погрешность испытательного напряжения  Диапазон испытат. тока   Погрешность испытательного тока
    10,00–99,99 кОм 0,2% 0,2% 65 <0,05 0,5% +10 В 10 мА 0,7% +100 мA
    100,0–999,9 кОм 0,1% 0,1% 315 <0,05 0,5% +10 В 2,5 мА 0,7% +10 мA
    1,000–9,999 MОм 0,1% 0,1% 1250 <0,05 0,5% +10 В 1 мА 0,7% +1 мA
    10,00–99,99 MОм 0,1% 0,1% 5000 <0,05 0,5% +10 В 500 мкА 0,7% +100 нA
    100,0–499,9 MОм 0,2% 0,2% 10 000 <0,05 0,5% +10 В 100 мкА 0,7% +20 нA
    500,0–999,9 MОм 0,2% 0,2% 10 000 <0,07 0,5% +10 В 20 мкА 1% +10 нA
    1,000–9,999 ГОм 0,5% 0,5% 10 000 <0,15 0,5% +10 В 10 мкА 1,5% +1 нA
    10,00–19,99 ГОм 1,0% 1,0% 10 000 <0,15 0,5% +10 В 1 мкА 1,5% +500 пA
    20,00–99,99 ГОм 1,0% 2,0% 10 000 <0,20 0,5% +10 В 500 нА 2% +100 пA
    100,0–299,9 ГОм 2,0% 3,0% 10 000 <0,20 0,5% +10 В 100 нА 5% +20 пA
    299,9–1000 ГОм 5,0% 6,0% 10 000 <0,20 N/A** N/A** N/A**
    Диапазон испытательного напряжения 10 000 В DC + 5% сверх диапазона
    Максимально длительно приложенное напряжение 3000 В DC (без отсоединения выводных клемм)
    Индикация испытательного напряжения 4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC
    Погрешность испытательного напряжения 0,5% + 10 В
    Индикация испытательного тока 4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока
    Максимально безопасное напряжение постоянного тока между клеммами H и L 11 000 В DC
    Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления) 15 В DC
    Функция SHORT для проверки тока короткого замыкания
    Диапазон тока  0–5 мА постоянного тока
    Сопротивление на входе  2700 Ом (ном.)
    Погрешность испытательного тока КЗ  0,2% + 5 мкА
    Функция TIMER, проверка функций таймера
    Диапазон таймера  1–9999 с
    Погрешность таймера  (0,3+0,0001 t) с, где t — истекшее время
    Пороговое напряжение
    Максимальное испытательное напряжение  10 000 В DC + 5% сверх диапазона
    Сопротивление на выходе 100 МОм
    Указание испытательного напряжения  от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC
    Погрешность испытательного напряжения  0,5% + 10 В
    Функция удержания максимального испытательного напряжения  до 11 кВ DC
    Функция PSP, программируемое модулирование параметров поляризации
    Количество позиций переключения
    Применимый диапазон сопротивления  от 10,00 MОм до 100,00 ГОм
    Максимально допустимое испытательное напряжение:   3000 В DC
    Максимальный период установки  9999 с
    Функция DPP, диэлектрические и поляризационные параметры
    Применимый диапазон сопротивления:  от 10,00 MОм до 100,00 ГОм
    Максимально допустимое испытательное напряжение:   3000 В DC
    Максимальный период установки  9999 с
    Предварительно заданные параметры  индекс поляризации (PI)
    Функция HVC, электрическая емкость высокого напряжения
    Диапазон емкости  10, 50, 100 нФ (фиксированные значения)
    Допуск  ±10%
    Погрешность калибровки  0,3% + 200 пФ
    Максимальное испытательное напряжение  5000 В DC + 5% сверх диапазона
    Указание испытательного напряжения  0–5000 кВ DC с подавленным сигналом ниже 50 В DC
    Погрешность испытательного напряжения  0,5% + 10 В
    Общие характеристики
    Время нагревания  15 мин
    Рабочая температура  (23±10) °C, относительная влажность <70%
    Приведенная температура  (23±2) °C
    Относительная влажность   <50% для диапазона сопротивления от 10 кОм до 1000 ГОм
    <70% для диапазона сопротивления от 10 кОм до 10 ГОм
    Температурный коэффициент

    Неопределенность дополнительного сопротивления в связи с температурным коэффициентом для наружной температуры (Tcal±2) °C:

    от +13 до +33 °C доп. 0,1 указанная точность /°C при номинальной температуре

    Коэффициент влажности

    Дополнительная неопределенность в связи с тем, что коэффициент влажности находится в диапазоне от 50 до 70% относительной влажности, составляет:

    0,15 указанная точность/% относительной влажности для диапазона от 10,00 ГОм до 1000,0 ТОм

    0,05 указанная точность/% относительной влажности для диапазона от 100,0 ГОм до 9,99 ТОм

    0,02 указанная точность/% относительной влажности для диапазона от 10,0 ГОм до 99,99 ТОм

    Температуры хранения  –10…+55 °C
    Габаритные размеры (Ш В Г)  450 430 150 мм
    Вес нетто  12 кг
    Питание  110/115/120/125–220/230 В, 50/60 Гц
    Номинальная потребляемая мощность  40 В•А
    Класс безопасности  I в соответствии с EN 1010-1
  • Комплект поставки M-191

    Наименование Количество
    1 Калибратор тестеров сопротивления изоляции M-191 1
