Высоковольтные нагрузки

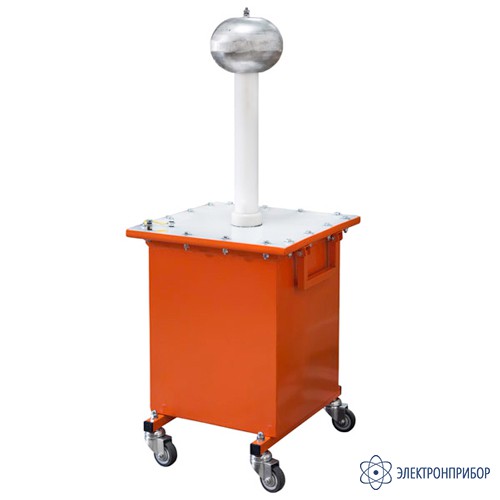

АИСТ-ВН10 высоковольтная нагрузка
Код товара: 43345-
Является модификацией АИСТ-ВН
Назначение высоковольтной нагрузки АИСТ-ВН:
Высоковольтные нагрузки АИСТ-ВН предназначены для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции (типа АИСТ 50/70; СКАТ-70), установок прожига изоляции силовых кабелей (типа АИП-70), аппаратов испытания диэлектриков (типа АИСТ 50/70; АИД-70М; АИД-70Ц).
Нагрузки АИСТ-ВН необходимы для:
- Проверки автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений;
- Определения относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока;
- Определения погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.
-
-
Технические характеристики высоковольтной нагрузки АИСТ-ВН10:
Параметр Тип нагрузки АИСТ-ВН0.8 АИСТ-ВН1.4 АИСТ-ВН2 АИСТ-ВН2.8 АИСТ-ВН7 АИСТ-ВН10 АИСТ-ВН15 АИСТ-ВН70 Сопротивление нагрузки R, МОм 0,7 - 0,8 1,2 – 1,4 1,5 – 2,0 2,2 - 2,8 6 - 7 8 - 10 14 - 15 65 - 70 Рассеиваемая мощность, Вт 2000 1800 2500 2000 700 250 350 70 Максимальное переменное напряжение, кВ 50 50 50 50 50 50 50 50 Максимальное постоянное напряжение, кВ 70 70 70 70 70 70 70 70 -
Комплект поставки АИСТ-ВН10
№ Наименование Количество 1 Высоковольтная нагрузка АИСТ-ВН10 1 -
Модификации АИСТ-ВН
Подберите модификацию по параметрам
Сопротивление нагрузки R, МОмРассеиваемая мощность, Вт -
Файлы для АИСТ-ВН10
