АВН-70М — активная высоковольтная нагрузка

Код товара: 53025

    • Гарантия

      1 год

    Назначение активной высоковольтной нагрузки АВН-70М:

    Нагрузка АВН-70М является модификацией АВН-70 и предназначена для проведения испытаний различных видов высоковольтного и низковольтного электро-технического оборудования не только в стационарных лабораториях, но и в полевых условиях выездными бригадами.

    Активная высоковольтная нагрузка АВН-70М предназначена для проведения регламентных метрологических испытаний различных высоковольтных установок для проведения метрологических поверок, калибровок и аттестаций различных видов высоковольт-ного и низковольтного электротехнического оборудования.

    Выводы резистивных модулей АВН-70М размещены на передней панели, что обеспечивает возможность их коммутации пользователями. Предложенный принцип сборки позволяет реализовать 35 схем соединений.

    В соответствии с требованиями методики 2АМБ.169.001-01 МП нагрузка с различными значениями сопротивлений позволяет выполнить:
    - Проверку автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений;
    - Определение относительной погрешности измерения амплитудных значений напря-жений постоянного и переменного тока;
    - Определение погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.

    Описание активной высоковольтной нагрузки АВН-70М:

    АВН-70М состоит из трех модулей, сборка которых в единую конструкцию производится непосредственно вблизи объекта испытаний. Вес одного модуля не превышает 15 кг.

    Параметры АВН-70М полностью соответствуют всем требованиям методики поверки 2АМБ.169.001-01 МП аппаратов испытания диэлектриков «АИД-70М».

    АВН-70М может использоваться для проведения поверок аппаратов АИД-70М, АИД-70Ц, Аист 50/70, СКАТ-70, АИП-70 и других. В соответствии с требованиями методики поверки «АИД-70М» нагрузка с различными значениями сопротивлений позволяет выполнить:

    • Проверку автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений.
    • Определение относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока.
    • Определение погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.

    В качестве элементов нагрузки используются сборки из термостойких резисторов, впаянных в печатные платы. Сборки резисторов закреплены между боковыми стенками каркасов с помощью диэлектрических шпилек. Все соединения между сборками резисторов внутри блоков выполнены специальным высоковольтным проводом с высокотемператур-ной силиконовой изоляцией.

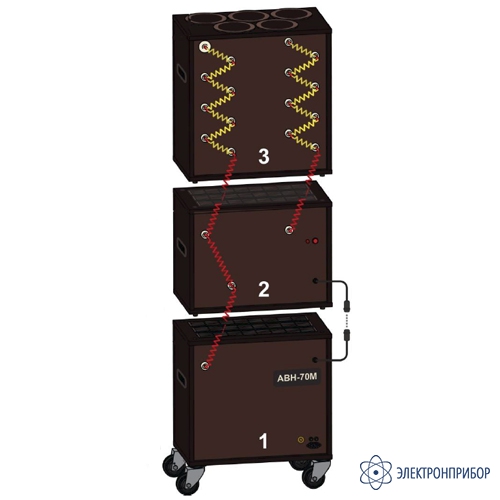

    При сборке нагрузки модули устанавливаются друг на друга в определенной после-довательности. Электрические цепи между модулями 1 и 2 соединяются с помощью специ-ального разъема.

    Для эффективного отвода тепла, выделяющегося в резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены в нижнем блоке. Забор воздуха осуществляется через отверстия в днище корпуса блока. Корпуса всех блоков имеют отверстия в нижних и верхних панелях для прохода потока воздуха.

    Аварийное включение вентиляторов осуществляет термореле со встроенным датчи-ком температуры.

    Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами «НН» и «Земля». Для защиты низковольтной цепи нагрузки установлены разрядники.

    Задание (набор) необходимых параметров нагрузки осуществляется коммутацией единичных модулей с помощью перемычек со штекерами. Контактные клеммы размещены на передней панели корпуса нагрузки.

    Транспортировка АВН-70М осуществляется в специальных ящиках.

    Значения сопротивлений, которые могут быть реализованы активной высоковольтной нагрузкой АВН-70М:

    Номер схемы соединений Значения сопротивлений Отклонения
    R (МОм)
    1 0,79*

    ±3%
    2 1,35*
    3 2*
    4 2,3*
    5 3,5
    6 6,4*
    7 8,5*
    8 9,3*
    9 12
    10 14,7*
    11 16
    12 18,7
    13 20*
    14 24*
    15 32
    16 38,4
    17 40
    18 48
    19 60*
    20 64*
    21 68*
    22 69,3*
    23 72
    24 80
    25 86,7
    26 89,3
    27 93,3
    28 96
    29 97,3
    30 100
    31 104
    32 112
    33 129,3
    34 132
    35 136
    Значения со звездочкой регламентированы методикой поверки аппаратов «АИД-70М» 2АМБ.169.001-01МП

  • Технические характеристики активной высоковольтной нагрузки АВН-70М:

    Параметр Значение
    Наибольшее напряжение постоянного тока, кВ 70
    Наибольшее ампл. значение переменного тока, кВ 70
    Количество собираемых схем 35
    Максимальная рассеиваемая мощность, Вт 3500
    Режим работы при максимальной мощности 3500 Вт Не менее 1 ч
    Питание, В (сеть переменного тока 50 Гц) 220 ± 10%
    Потребляемая мощность, не более, Вт 100
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    +5°С … +40°С
    98 при 25°С
    от 84 до 106,7
    Габаритные размеры модулей, мм 1 – 550 х 490 х 315
    2 – 550 х 420 х 315
    3 – 550 х 580 х 315
    Масса, кг 53
    Средний срок службы, лет, не менее 10

  • Комплект поставки АВН-70М

    № Наименование Количество
    1 Активная высоковольтная нагрузка АВН-70М (3 модуля) 1
    2 Шнур питания 220 В 1
    3 Высоковольтная перемычка (Комплект) 1
    4 Провод для подключения нагрузки 1
    5 Упаковочные ящики для транспортировки модулей3 3
    6 Руководство по эксплуатации 1
    7 Паспорт 1
