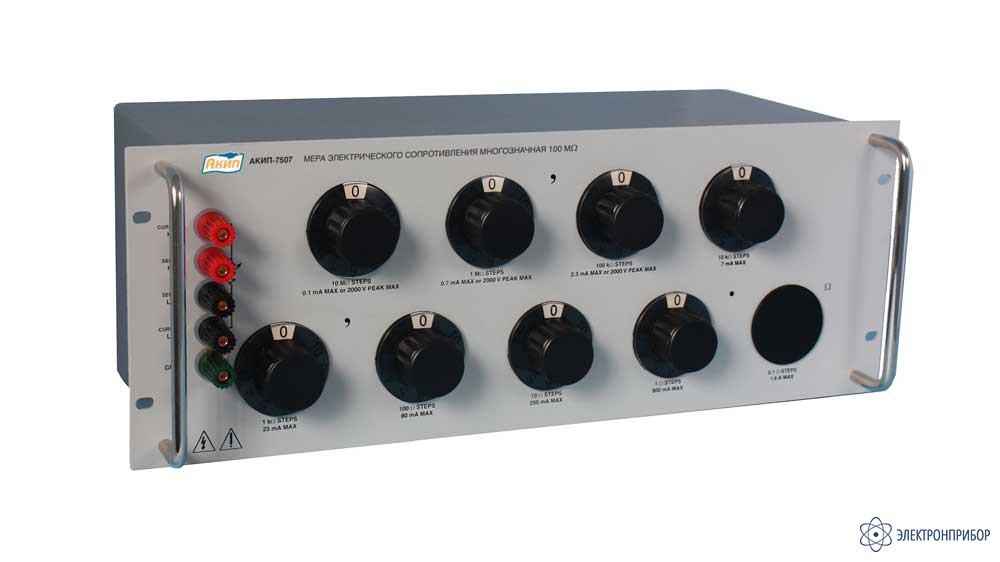

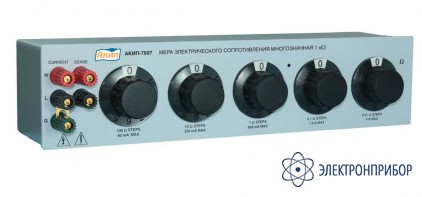

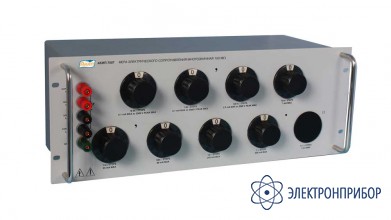

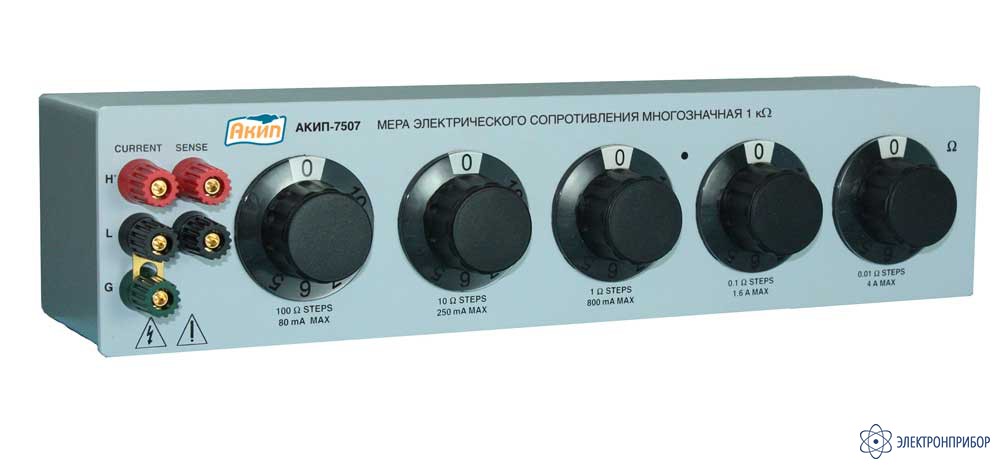

АКИП-7507 — мера электрического сопротивления многозначная

Код товара: 45735
  • Мера электрического сопротивления многозначная АКИП-7507 Мера электрического сопротивления многозначная АКИП-7507

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности меры электрического сопротивления многозначной АКИП-7507:

    • Мера электрического сопротивления многозначная декадная;
    • Погрешность: от 0,01%;
    • Очень низкое нулевое сопротивление: < 1 мОм на декаду;
    • Высокопроизводительные переключатели из серебряного сплава;
    • Широкий модельный ряд, сопротивления от 1 мОм до 111 МОм;
    • Температурный коэффициент: от ±5×10-6/°С;
    • Высокая стабильность: от ±2×10-5/год;
    • В составе меры используются неиндуктивные или низкоиндуктивные резисторы;
    • Возможность монтажа в стойку (Опция).

    Код заказа: АКИП-7507-X-X-XXXX

    Например: АКИП-7507-X2-4-1Ом (мера сопротивления, удвоенная мощность, 4 декады, номинальное значение сопротивления ступени младшей декады 1 Ом).

  • Технические характеристики меры электрического сопротивления многозначной АКИП-7507:

    Номинальное значение сопротивления одной ступени Максимальное сопротивление Старение/год Пределы основной относительной погрешности Температурный коэффициент Максимальный ток Максимальное значение напряжения на мере
    (одна ступень)    		 Максимальное значение мощности (одна ступень)
    АКИП-7507-X
    1 мОм 10 мОм ±5×10-5 ±(0,01%+2 мОм) ±5×10-5/°С 8,0 А 5 мВ 0,04 Вт
    10 мОм 100 мОм ±5×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 4,0 А 40 мВ 0,16 Вт
    100 мОм 1 Ом ±5×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 1,6 А 0,16 В 0,25 Вт
    1 Ом 10 Ом ±2×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 0,8 А 0,8 В 0,6 Вт
    10 Ом 100 Ом ±2×10-5 ±(0,01%+2 мОм) ±1,5×10-5/°С 0,25 А 2,5 В 0,6 Вт
    100 Ом 1 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 80 мА 8 В 0,6 Вт
    1 кОм 10 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 23 мА 23 В 0,5 Вт
    10 кОм 100 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 7 мА 70 В 0,5 Вт
    100 кОм 1 МОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 2,3 мА 230 В* 0,5 Вт
    1 МОм 10 МОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 0,7 мА 700 В* 0,5 Вт
    10 МОм 100 МОм ±5×10-5 ±0,03% ±1×10-5/°С 0,1 мА 1000 В* 0,1 Вт
    АКИП-7507-X2
    1 мОм 10 мОм ±5×10-5 ±(0,01%+2 мОм) ±5×10-5/°С 9,0 А 9 мВ 0,08 Вт
    10 мОм 100 мОм ±5×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 6,3 А 63 мВ 0,4 Вт
    100 мОм 1 Ом ±5×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 2,2 А 0,3 В 0,5 Вт
    1 Ом 10 Ом ±2×10-5 ±(0,01%+2 мОм) ±2×10-5/°С 1,1 А 1,1 В 1,2 Вт
    10 Ом 100 Ом ±2×10-5 ±(0,01%+2 мОм) ±1,5×10-5/°С 0,35 А 3,5 В 1,2 Вт
    100 Ом 1 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 110 мА 11 В 1,2 Вт
    1 кОм 10 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 35 мА 35 В 1,2 Вт
    10 кОм 100 кОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 11 мА 110 В 1,2 Вт
    100 кОм 1 МОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 3 мА 500 В* 1 Вт
    1 МОм 10 МОм ±2×10-5 ±(0,01%+2 мОм) ±5×10-6/°С 1 мА 1000 В* 1 Вт
    10 МОм 100 МОм ±5×10-5 ±0,03% ±1×10-5/°С 0,1 мА 1000 В* 0,1 Вт
    Общие данные
    Параметры Значения

    Нулевое сопротивление    		 1МОм декады: <1 мОм (на постоянном токе)
    10 МОм декада: ~3 мОм (на постоянном токе)
    Максимальное напряжение 2000 Впик
    Условия эксплуатации 10°С...+40°С и относительная влажность до 80%
    Габариты (мм) 1 декада – 95 x 83 x 110
    2-3 декады – 310 х 89 х 102
    4-5 декад – 376 х 89 х 102
    6-7 декад – 439 х 89 х 102
    8-11 декад – 483 х 178 х 178
    Масса (кг) 1 декада – 0,45
    2-3 декады – 1,7
    4-5 декад – 2,0
    6-7 декад – 2,4
    8-9 декад – 3,5
    10-11 декад – 3,7

  • Комплект поставки АКИП-7507

    № Наименование Количество
    1 Мера электрического сопротивления многозначная АКИП-7507 1
