МС-01, МС01, МС 01, MC-01, MC01, MC 01

Магазины и меры сопротивлений

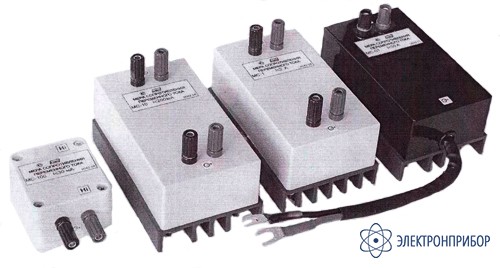

МС-01 — мера сопротивления переменного тока

Код товара: 45773
  • 51137-12

    • Гарантия

      1.5 года

    • Межповерочный интервал

      3 месяца

    • Госреестр СИ РФ

      51137-12

    Назначение меры сопротивления переменного тока МС-01:

    Мера сопротивлений переменного тока МС-01 предназначена для использования в качестве эталонов электрического сопротивления переменному току в частотном диапазоне от 0 до 10 кГц

    Описание меры сопротивления переменного тока МС-01:

    Принцип действия меры сопротивления МС-01 основан на преобразовании переменного тока, который невозможно измерить с большой точностью, в напряжение, для измерения которого существуют достаточно точные средства.

    Мера сопротивления переменного тока изготовлена на основе прецизионных резисторов с низкой температурной зависимостью (менее 0,0003%/ºC), реактивные составляющие сопротивления которых максимально минимизированы.

    Технологические и конструктивные решения изготовления шунтов обеспечивают сохранение частотных характеристик (отличие от сопротивления постоянному току) в течение всего срока эксплуатации.

    Номинальное значения меры сопротивления МС-01 – 0,01 Ом.

  • Технические характеристики меры сопротивления переменного тока МС-01:

    Параметр Значение
    МС-100 МС-10 МС-1 МС-01
    Rном, Ом 100 10 1 0,01
    δ, % ±0,03 ±0,1 ±0,1 ±0,1
    δгод, % ±0,003 ±0,003 ±0,003 ±0,01
    δдоп, % до 1000 Гц ±0,005 ±0,005 ±0,005 ±0,01
    до 5 кГц ±0,01 ±0,01 ±0,01 ±(0,01⋅f[кГц])
    до 20 кГц ±0,01 ±0,01 ±0,02
    ρ, %/ ºC ±0,0002 ±0,0002 ±0,0002 ±0,0003
    Iдоп, А 0,03 0,2 2 20*
    Масса, г, не более 200 450 450 900
    Габаритные размеры, мм, не более (длина×ширина×высота) 67,6×70×27 81×135×80,5 81×135×80,5 81×135×79,5

    * 50 А – при двукратном увеличении погрешности.


    Примечание:
    Rном – номинальное значение мер сопротивления;
    δ – допускаемая относительная погрешность меры (предел допускаемого отклонения действительного значения сопротивления меры от номинального значения);
    δгод – предел допускаемой основной погрешности за 1 год при (23±5), ºC;
    δдоп – дополнительная погрешность в частотном диапазоне (отклонение от сопротивления постоянному току, а для мер 1 Ом и 0,01 Ом – отклонение от значения сопротивления, указанного в свидетельстве о поверке для данной частоты);
    ρ – температурный коэф - фициент сопротивления;
    Iдоп – допускаемая сила тока.

  • Комплект поставки МС-01

    № Наименование Количество
    1 Мера сопротивления переменного тока МС-01 1
    2 Руководство по эксплуатации 1
