TE1053 — декадный магазин индуктивности (1мГн - 10Гн)

Код товара: 32089

  • Назначение декадного магазина индуктивности ТЕ1053:

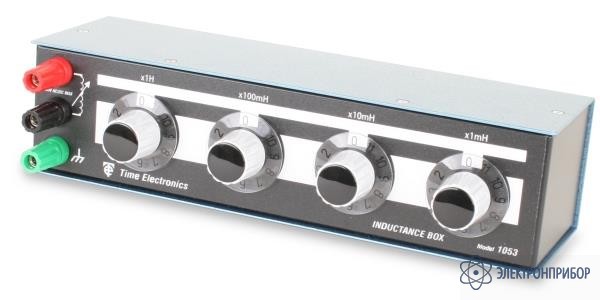

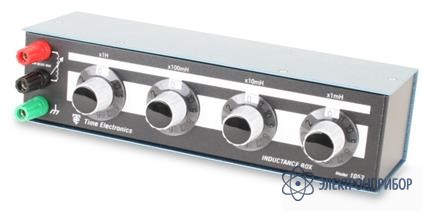

    Модель Time Electronics 1053 представляет собой портативный декадный магазин индуктивности в прочном металлическом корпусе, предназначенный для использования в исследовательских и конструкторских лабораториях.

    Описание декадного магазина индуктивности ТЕ1053

    Индуктивность задается четырьмя подекадными поворотными ручками с четкими шкалами, перекрывающими диапазон 1 мГн ÷ 10 Гн.

    Ферритовые сердечники высокой проницаемости со специальной намоткой, обеспечивают высокую стабильность и незначительное влияние на характеристики магазина от воздействие внешних электромагнитных полей. Катушки также имеют подстроечные контуры для выполнения калибровки магазина. Корпус модели TE1053 окрашен в голубой и черный цвета, на нем размещены 2 4мм терминала подключения и 1 терминал заземления.

    Особенности декадного магазина индуктивности ТЕ1053:

    • диапазон индуктивности 1 мГн ÷ 10 Гн
    • погрешность 3%
    • полностью экранированный корпус
    • высокая стабильность и точность
    • прочная компактная конструкция

  • Технические характеристики декадного магазина индуктивности ТЕ1053:

    Параметр Значения
    Диапазон индуктивности 1 мГн ÷ 10 Гн
    Погрешность (на 1 кГц) ± 3%
    Оконечное сопротивление < 0,2 Ом
    Оконечная индуктивность < 1 мГн
    Максимальный ток (подекадный) 1 мГн 30 мА
    10 мГн 70 мА
    100 мГн 100 мА
    1 Гн 150 мА
    Сопротивление (подекадное) 1 мГн 0,1 Ом
    10 мГн 0,5 Ом
    100 мГн 3,4 Ом
    1 Гн 20,5 Ом
    Типовая «добротность» (подекадная при 1 кГц) 1 мГн 75
    10 мГн 175
    100 мГн 280
    1 Гн 250
    Максимальное рабочее напряжение 250 В постоянного тока
    Габаритные размеры 246 х 64 х 98 мм
    Вес 0,8 кг
