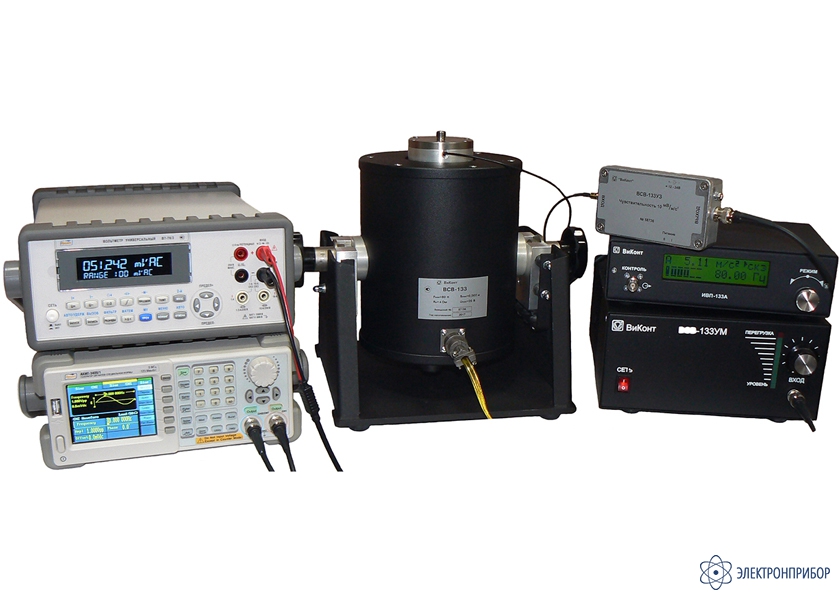

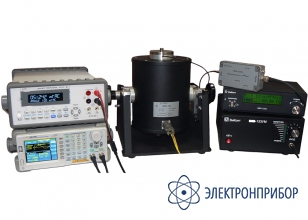

ВСВ-133 — виброустановка электродинамическая (комплект)

Код товара: 51055
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68155-17 до 26.07.2027

    Сертификаты

    Назначение виброустановки электродинамической ВСВ-133:

    Виброустановка электродинамическая ВСВ-133 предназначена для воспроизведения механических колебаний синусоидальной формы в заданных диапазонах частот и амплитуд.

    Виброустановка ВСВ-133 предназначена для поверки (калибровки) виброизмерительных устройств а также может применяться для вибрационных испытаний изделий,.

    Виброустановка ВСВ-133 поставляется по заказу в комплекте с лазерным интерферометром.

    Описание виброустановки электродинамической ВСВ-133:

    Виброустановки ВСВ-133 выпускаются с 2002 года и успешно эксплуатируются в Летноисследовательском институте им. М.М. Громова, ОАО Магистральных нефтепроводах «Дружба», ОАО «Уральском заводе гражданской авиации», Нижневартовской ГРЭС, Смоленской АЭС, НПО «Сатурн» и других предприятиях энергетики и нефтегазовой промышленности.

    Основным отличием виброустановки является низкая стоимость по сравнению с зарубежными аналогами при идентичных метрологических характеристиках.

    Магниты из редкоземельных металлов обеспечивают повышенную грузоподъемность, или большие уровни вибрации при ограниченной мощности усилителя.

    Для ВСВ-133 предусмотрено применение двух рабочих положений вибратора в чугунном основании:

    • 1 – вертикальное;
    • 2 – горизонтальное.

    Грузоподъемность виброустановки в рабочем диапазоне частот:

    • для вертикального положения - 1,0 кг;
    • для горизонтального – 2,5 кг.

    По заказу возможна установка усиленных пружин для получения на фиксированных частотах грузоподъемности:

    • в вертикальном положении – 2,0 кг.;
    • в горизонтальном – 3,5 кг.

    Для этого, вибростенд должен быть установлен на бетонный фундамент объемом 1 м3, а чугунная станина закреплена на нем анкерными болтами.

  • Технические характеристики виброустановки электродинамической ВСВ-133:

    Параметр Значение
    Диапазон частот воспроизводимых колебаний 10÷1000 Гц
    Диапазоны воспроизводимых на базовых частотах 45,0 и 80,0 Гц:
    - размахов виброперемещений
    - СКЗ виброскорости
    - амплитуд виброускорений

    2÷1000 мкм
    0,35÷100 мм/с
    0,25÷50 м/с2
    Пределы допускаемой относительной погрешности параметров вибрации на базовых частотах 45,0 и 80,0 Гц ±3 %
    Коэффициент нелинейных искажений воспроизводимых колебаний (Кн.и.) на базовых частотах 45,0 и 80,0 Гц не более 3 %
    Относительный коэффициент поперечных составляющих колебаний (Кп) не более на базовых частотах 45,0 и 80,0 Гц 3 %
    Рабочий диапазон температур при эксплуатации виброустановки +15 ÷ +30 °С
    Напряжение питающей сети;
    - частота питающей сети
    220±10% В
    50±1% Гц
    Потребляемая мощность усилителя мощности при полной нагрузке в 2,5 кг на базовой частоте 45,0 Гц при СКЗ виброскорости 100 мм/с не более 500 В⋅А
    Габаритные размеры:
    - вибратор (с переходником)
    - усилитель мощности ВСВ-133
    - задающий генератор Г3-118
    - согласующий усилитель (усилитель заряда) типа 2635 (фирмы "Брюль и Къер")
    - вибропреобразователь типа 4371 (фирмы "Брюль и Къер")
    - индикатор параметров вибрации "ИВП-133"

    270 х 215 х 305 мм
    334 х 221 х 130 мм
    312 х 133 х 322 мм
    220 х 70 х 140 мм
    ∅15 х 20 мм
    240 х 315 х 100 мм
    Масса:
    - вибратор (с чугунным основанием)
    - усилитель мощности ВСВ-133 (200 ВА) прецизионный
    - задающий генератор Г3-118
    - согласующий усилитель (усилитель заряда) типа 2635 (фирмы "Брюль и Къер") или типа 2626 (фирмы "Брюль и Къер")
    - вибропреобразователь типа 4371 (фирмы "Брюль и Къер")
    - индикатор параметров вибрации "ИВП-133"

    25 кг
    10 кг
    8 кг
    1,5 кг

    0,017 кг
    1,8 кг
    Первая резонансная частота подвижной системы виброустановки (при нулевой нагрузке) 2,5±0,1 кГц
    Активное сопротивление подвижной катушки 5±0,5 Ом
    Время непрерывной работы не менее 8 час
    Время установления рабочего режима не более 15 мин
  • Комплект поставки ВСВ-133

    Наименование Количество
    1 Вибратор электродинамический BCB-133 1
    2 Усилитель мощности ВСВ-133УМ 1
    3 Индикатор парамеров вибрации ИВП-133А 1
    4 Вибропреобразователь B&K 1
    5 Усилитель заряда ВСВ-133УЗ 1
    6 Генератор сигналов универсальный 1
    7 Вольтметр универсальный 1
    8 Комплект крепежных приспособлений 1
    9 Свидетельство о поверке 1
