АКИП-4502, АКИП 4502, АКИП4502
АКИП-4502 — измеритель нелинейных искажений
Код товара: 63569-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
87945-23 до 27.01.2028
-
Производитель
Описание измерителя нелинейных искажений АКИП-4502:
Измеритель нелинейных искажений АКИП-4502 (далее прибор) является высокоточным лабораторным прибором и предназначен для автоматического измерения коэффициента гармоник (коэф. нелинейных искажений/ КНИ) на несимметричном и симметричном входах (Imbalance/ Balance): среднеквадратического значения (RMS) напряжения переменного тока и частоты сигнала. Измеритель также обеспечивает измерение отношения полной мощности сигнала к сумме мощностей шумов и искажений (SINAD/ Signal-to-noise and distortion ratio), а также измерение отношения сигнал/ шум (S/N).

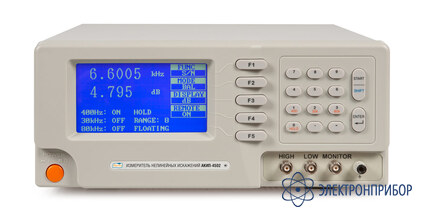

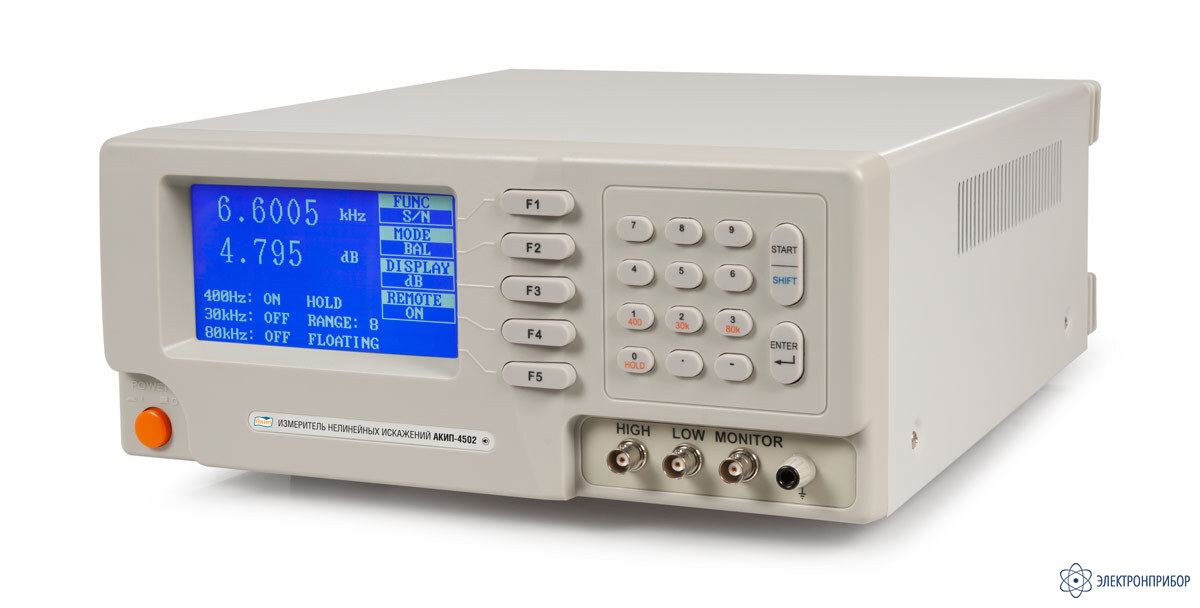

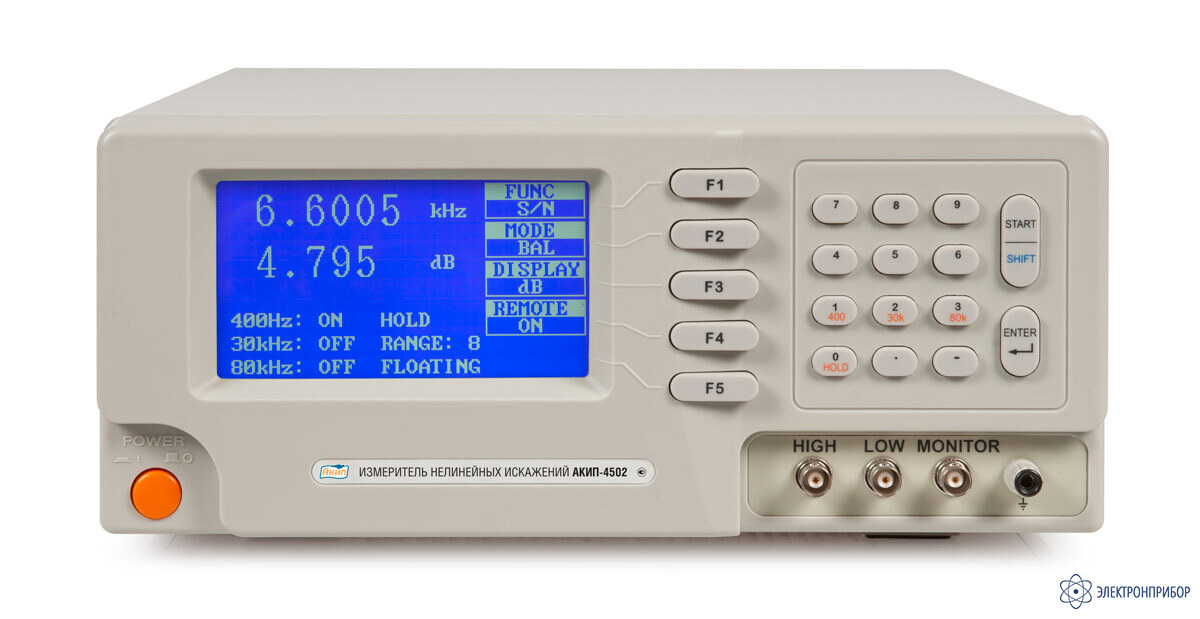

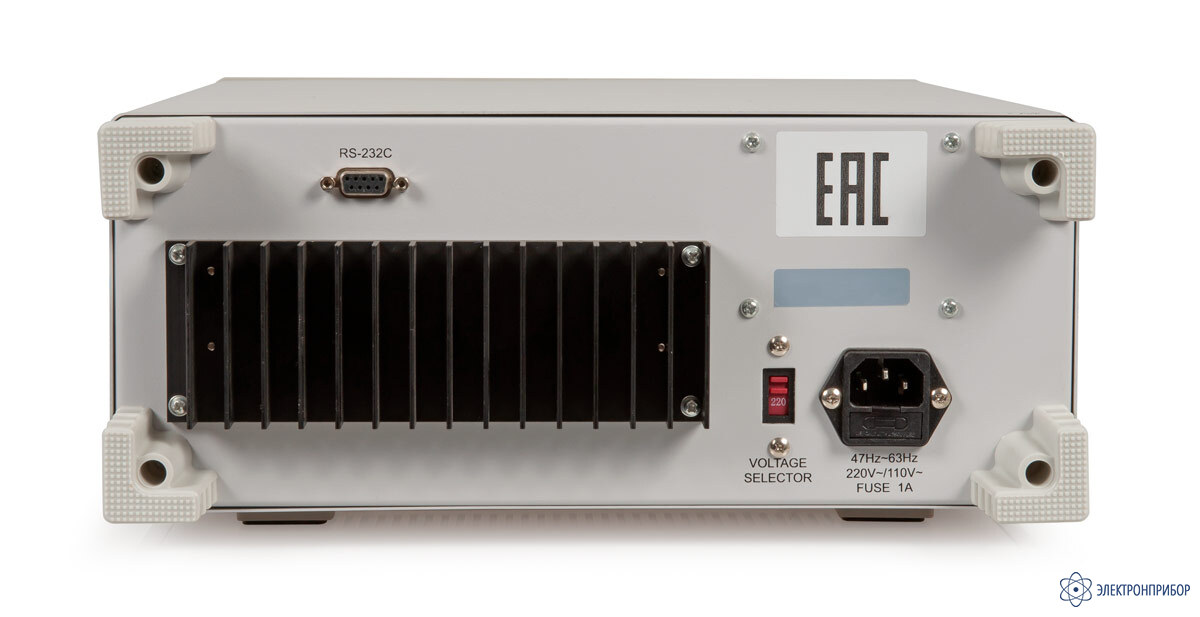

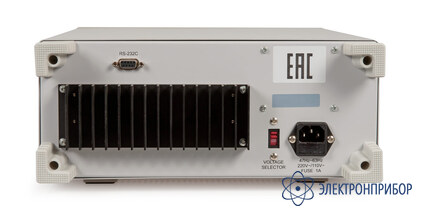

Прибор объединяет аналоговые и цифровые технологии, управление осуществляется при помощи встроенного микроконтроллера. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены входные гнезда (HIGH/ LOW), органы управления и графический ЖК-дисплей.
Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, далее вычисляются с отображением результатов измерения параметров на ЖК- индикаторе. Прибор имеет выход «Monitor», который может использоваться для наблюдения фигур Лиссажу с помощью осциллографа (X/ Y функция).
Измеритель имеет функции автоматического переключения диапазона, цифровой дисплей с автоматической десятичной точкой; блок функциональных клавиш ручного переключения; переключение дисплея напряжения и измерения искажения, отображение измеренного значения напряжения в Вольтах, мВ или dBm, отображение измеренного значения нелинейных искажений в виде % или dB, значения частоты в Гц или кГц.
Прибор может быть широко использован в учебных заведениях, технических колледжах, на заводах, в лабораториях и научноисследовательских институтах.
Особенности измерителя нелинейных искажений АКИП-4502:
- Диапазон измерений КНИ: 0,03 % ... 100 %;
- Режимы измерения: коэффициент нелинейных искажений, напряжение (с.к.з.), частота, сигнал/ шум (S/N), SINAD;
- Рабочий диапазон 10 Гц ... 150 кГц;
- Фильтры: ФВЧ 400 Гц, ФНЧ 30 кГц, 80кГц;
- Диапазон частот Uвх: 10 Гц ... 750 кГц (несимм. вход); 10 Гц …300 кГц (симм. вх.);
- Диапазон измеряемых частот в режиме частотомера: 10 Гц…750 кГц;
- Автовыбор диапазона измерений (Auto range);
- Выход «Monitor»: передача сигнала на осциллограф для отображения фигур Лиссажу;
- Большой ЖКИ (2 шкалы, макс. 5 разрядов);
- Интерфейс RS232.
-
-
Технические характеристики измерителя нелинейных искажений АКИП-4502:
Параметр Значение Измерение КНИ Диапазон частот (несимметричный вход) 10 Гц ... 750 кГц Диапазон частот (симметричный вход) 10 Гц … 300 кГц Диапазон измерений коэффициента нелинейных искажения (КНИ) 0,01% ... 50%
0,005% ... 100% 100% ... 0,01%: 300 мВ … 300 В (10 Гц … 110 кГц)
100% … 0,03%: 300 мВ … 300 В (110 кГц … 150 кГц)
100% … 0,03%: 50 мВ … 300 мВ (10 Гц … 150 кГц)Диапазон входных напряжений 50 мВскз … 300 Вскз Входной импеданс 100 кОм// 100пФ Погрешность измерения коэффициента нелинейных искажения (КНИ) ±0,5 дБ (20 Гц … 20 кГц)
±1 дБ (10 кГц … 150 кГц)
±2 дБ (для КНИ < 0,03%)Погрешность индикатора (%) ±0,01% (в диапазоне 10% … 100%)
±0,001% (в диапазоне 1% ... 9,99%)
±0,0001% (≤1%)Погрешность индикатора (дБ) ±0,01дБ Измерение переменного напряжения Диапазон частот U вх 300 мкВскз … 300 Вскз Диапазон Uвх (несимметричный вход) 10 Гц ... 750 кГц Диапазон Uвх (симметричный вход) 10 Гц … 300 кГц Погрешность измерений ±3% Измерение частоты Диапазон частот Uвх 10 Гц ... 750 кГц Чувствительность ≥5 мВ Диапазон частоты при измерения КНИ 10 Гц ... 150 кГц Чувствительность ≥50 мВ Погрешность измерений ±0,1% ± е.м.р. Измерение S/N (Сигнал/ Шум) Диапазон измерений 0 … 99,99 дБ Погрешность измерений 10 Гц … 750 кГц Измерение SINAD (Сигнал-Шум/ КНИ) Диапазон измерений 0 дБ … 80 дБ Погрешность измерений 10 Гц … 150 кГц (несимметричный), 10Гц … 100 кГц (симметричный) Общие данные Входной импеданс 100 кГц / 100 пФ Напряжение питания ~220- 240 В (± 10%), 50/ 60 Гц (± 2 Гц), 20 ВА Габаритные размеры 350 х 120 х 340 мм Масса 5 кг -
Комплект поставки АКИП-4502
№ Наименование Количество 1 Измеритель нелинейных искажений АКИП-4502 1 2 Шнур питания 1 3 Кабель с зажимом "крокодил" 2 4 Кабель BNC-BNC 1 5 Инструкция по эксплуатации 1 -
Файлы для АКИП-4502
