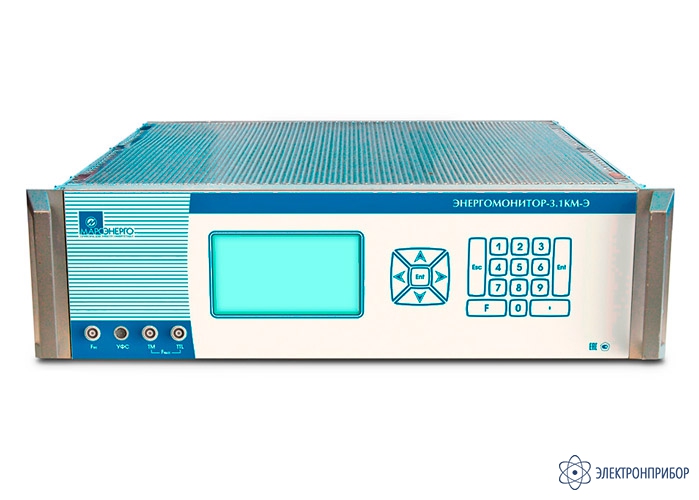

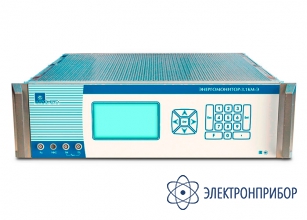

Энергомонитор-3.1КМ-ЭС-02-00-1-5-50 (с поверкой 1 разряд) — эталонный счетчик (класс точности 0,02, эталон 1-го разряда по мощности, току, напряжению)

Код товара: 71707
  • 86936-22
    Является модификацией Энергомонитор-3.1КМ-Э

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86936-22 до 30.09.2027

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Сертификаты

    Назначение эталонного счетчика Энергомонитор-3.1КМ-Э:

    Энергомонитор-3.1KМ-Э предназначен для поверки и калибровки:

    • электронных счетчиков электроэнергии, выпускаемых по ГОСТ Р 56750-2015 (ЭлТА-счетчики);
    • традиционных счетчиков классов точности 0,2S и менее точных;
    • традиционных измерительных трансформаторов тока и напряжения;
    • средств измерений переменного тока и напряжения переменного тока, электрической мощности, анализаторов ПКЭ.

    Преимущества эталонного счетчика Энергомонитор-3.1КМ-Э:

    В сравнении с Энергомонитор-3.1КМ:

    • Поверка и калибровка как традиционных, так и ЭлТА-счетчиков;
    • Поверка и калибровка СИ с номинальной частотой тока 400 Гц;
    • Расширенный диапазон измерений напряжения.

    Варианты исполнения эталонного счетчика Энергомонитор-3.1КМ-Э:

    Энергомонитор 3.1КМ-Э Х-ХХ-ХХ-Х-Х- ХХ, где
                                                1   2   3   4  5    6

    1 – обозначение модификации по конструктивному исполнению:
         "С" – стационарный прибор для встраивания в стойку стандарта 19";
         "П" – переносной прибор, смонтированный в кейсе;

    2 – обозначение модификации по значениям погрешностей измерения:
         "02" – с метрологическими характеристиками, приведенными в таблицах 2, 3, 6 и 8;
         "05" – с метрологическими характеристиками, приведенными в таблицах 4, 5, 7 и 8;

    3 – обозначение модификации по наличию дополнительных функций и устройств (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
         "00" – без дополнительных функций;
         "ТХ" – с функцией прибора сравнения для поверки традиционных измерительных трансформаторов тока ИТТ с использованием Устройства для поверки трансформаторов тока УПТТ, входящего в комплект поставки данных модификаций прибора;
        "ХЕ" – с функцией для поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;

    4 – обозначение модификации по диапазону измерения напряжения:
         "1" – от 3 до 960 В [поддиапазоны измерения напряжения с номинальными значениями (UН), равными 30, 60, 120, 240, 480 и 800 В];
         "2" – от 0,1 до 960 В [поддиапазоны измерения с номинальными значениями (UН), Лист № 3 Всего листов 35 равными 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В];
         "3" – от 1 мВ до 960 В [поддиапазоны измерения с номинальными значениями (UН), равными 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В, 30 В, 60 В, 120 В, 240 В, 480 В и 800 В] с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;

    5 – обозначение модификации по диапазону измерения силы тока:
         "5" – от 0,001 до 120 А [поддиапазоны измерения с номинальными значениями IН, равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А];
         "6" – от 0,001 до 120 А и дополнительно измеряются величины напряжения сигналов тока Ui в поддиапазонах измерения с номинальными значениями UiН: 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В;

    6 – обозначение модификации по номинальной частоте (fном):
         "50" – с fном = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
         "60" – с fном = 60 Гц и областью значений влияющей величины от 51 до 69 Гц;
         "50/400" – с fном = 50 и 400 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц и от 350 до 450 Гц.

    Усилитель напряжения шестиканальный УН-6.1 входит в комплект приборов модификации «Энергомонитор 3.1КМ-Э Х-ХХ-ХЕ». УН-6.1 повышает входные напряжения с коэффициентами 1; 10; 100; 1000, которые устанавливаются в настройках прибора. УН-6.1 подключается к прибору измерительными кабелями (2 шт.) и кабелем управления. В зависимости от модификации прибора «С» или «П» УН-6.1 имеет соответствующее исполнение корпуса и обозначение «УН-6.1 С» или «УН-6.1 П». Заводской номер УН-6.1 должен соответствовать заводскому номеру прибора. В комплект поставки приборов модификаций «Энергомонитор-3.1КМ-Э Х-ХХ-ТХ» входит устройство для поверки трансформаторов тока УПТТ. УПТТ состоит из двух компенсированных измерительных трансформаторов тока и блока питания. Выход УПТТ подключается к специальному входу «ТОК» прибора.

    Приборы в зависимости от модификаций применяются при поверке:

    • электронных и индукционных одно- и трехфазных счетчиков электрической энергии;
    • одно- и трехфазных средств измерений электрической мощности;
    • одно- и трехфазных источников напряжения, силы тока, электрической мощности;
    • средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты, показателей качества электроэнергии;
    • традиционных измерительных трансформаторов тока ИТТ с использованием устройства для поверки трансформаторов тока (УПТТ) и традиционных измерительных трансформаторов напряжения ИТН;
    • поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1.

  • Технические характеристики эталонного счетчика Энергомонитор-3.1КМ-Э:

    Основные измеряемые величины Диапазон измерений Основная погрешность
    кл.т. 0.02 кл.т. 0.05
    Напряжение переменного тока от 0,001 до 960 В
    (Uн = 10 мВ; 100 мВ; 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В)    		 ±0,01 % ±0,02 %
    Сила переменного тока от 1 мА до 120 А
    (Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)    		 ±0,01 % ±0,02 %
    Напряжение сигнала тока, мВ от 0,001 до 12 В
    (Uн = 10 мВ; 100 мВ; 1 В, 10 В    		 ±0,01 % ±0,02 %
    Фазовый угол между фазными напряжениями первых гармоник и между напряжением и током первой гармоники одной фазы от 0° до 360° Абсолютная:
    ±0,01° ±0,03°
    Полная электрическая мощность, ВА Относительная:
    0,02 % 0,04 %
    Активная электрическая мощность, Вт от 0,1Uн до 1,2Uн
    0,1Iн ≤ I < 1,2Iн    		 Относительная:
    ±0,01 % ±0,05 %
    Реактивная электрическая мощность, вар от 0,01Qн до 1,44Qн  Относительная:
    0,9 ≤ |sin φ| ≤ 1,0 ±0,03 % ±0,1 %
    0,2 ≤ |sin φ| ≤ 0,9 ±0,05 %
    Частота переменного тока, Гц от 40 до 450 Гц Абсолютная:
    ±0,0004(f/50) ±0,001(f/50)
    Параметр Значение
    Общие характеристики
    Электропитание от сети переменного тока 198 ... 260 В, 47 ... 63 Гц
    Потребляемая мощность по цепи переменного тока, ВА не более 100
    Диапазон рабочих температур, °С от +10 до +35
    Исполнение стационарное переносное
    Габаритные размеры (д × ш × в), мм 485×470×140 480×390×194
    Масса, кг 8 10

  • Комплект поставки Энергомонитор-3.1КМ-ЭС-02-00-1-5-50 (с поверкой 1 разряд)

    № Наименование Количество
    1 Эталонный счетчик Энергомонитор-3.1КМ-ЭС-02-00-1-5-50 (с поверкой 1 разряд) 1
    2 Кабель сетевой 230В 1
    3 Кабель модемный RS232, длина 1,8 м 1
    4 Кабель USB, длина 1,8 м 1
    5 Программное обеспечение на флэш-диске 1
    6 Комплект щупов напряжения (типа «крокодил») с проводами 4
    7 Щупы тестерные 4 мм для подключения токовых цепей при силе тока до 12 А 6
    8 Кабельные наконечники для подключения токовых цепей при силе тока более 12 А 6
    9 Формуляр 1
    10 Методика поверки 1
    11 Руководство по эксплуатации 1
    12 Транспортная тара 1

  • Дополнительная комплектация Энергомонитор-3.1КМ-ЭС-02-00-1-5-50 (с поверкой 1 разряд)
