MP3025 (100V-200VA) — магазин нагрузок для поверки трансформаторов напряжения

Код товара: 35632
  • 22808-07
    Является модификацией MP3025

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      22808-07 до 17.07.2027

    Сертификаты

    Назначение магазин нагрузок для поверки трансформаторов напряжения MP3025:

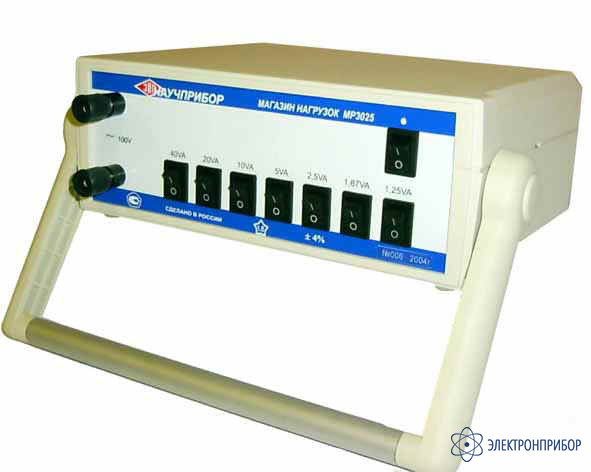

    Магазин нагрузок для поверки трансформаторов напряжения MP3025 предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz. Магазин нагрузок MP3025 собран в диэлектрическом корпусе и снабжен откидывающейся ручкой.

    Магазин нагрузок MP3025 изго­тавливается в типоисполнениях:

    • МР3025 (100V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
    • МР3025 (57,7V-80,42VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА);
    • МР3025 (100V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 100 В, номинальное значение полной мощности, при cosj = 0,8 - 40; 40; 40; 40; 40 ВА (в сумме 200 ВА);
    • МР3025 (57,7V-200VA) - номинальное напряжение переменного тока, подаваемого на магазин 57,7 В (100/√3), номинальное значение полной мощности, при cosj = 40; 40; 40; 40; 40 ВА (в сумме 200 ВА).

  • Технические характеристики магазина нагрузок для поверки трансформаторов напряжения MP3025 (100V-200VA):

    Обозначение секции (номин. значение полной мощности нагрузки), ВА Номинальное значение активного сопротивления нагрузки, Ом Допустимое отклонение активного сопротивления нагрузки, не более, Ом Номинальное значение индуктивности нагрузки, Н Допустимое отклонение индуктивности нагрузки, не более, Н
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    40 200 ± 8 0,477 ± 0,019
    Параметр Значение
    Общие характеристики
    Номинальное напряжение переменного тока, подаваемого на магазин 100 В
    Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур
    Номинальное значение полной мощности, при cosj = 0,8 40; 40; 40; 40; 40 ВА (в сумме 200 ВА)
    Переключаемые секции нагрузок могут быть включены в любом наборе
    Температура окружающей среды от 10 до 35°C
    Габариты 220(глубина)х235х90 мм
    Масса 3,5 кг

  • Комплект поставки MP3025 (100V-200VA)

    № Наименование Количество
    1 Магазин нагрузок для поверки трансформаторов напряжения MP3025 (100V-200VA) 1
    2 Руководство по эксплуатации 1
    3 Формуляр 1

  • Модификации MP3025

    Подберите модификацию по параметрам

    Номинальное напряжение переменного тока, подаваемого на магазин
    Номинальное значение полной мощности
