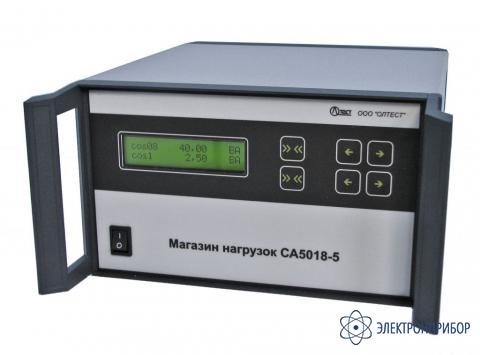

СА5018-5 — магазин нагрузки

Код товара: 26983
  • 71114-18

    • Гарантия

      1.5 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      71114-18 до 11.05.2024

    • Производитель

      ОЛТЕСТ, Украина

    Сертификаты

    Назначение магазина нагрузки СА5018-5:

    Электронный магазин нагрузок СА5018-5 предназначен для воспроизведения нагрузки во вторичной цепи трансформаторов тока при испытаниях, метрологической аттестации и поверке. Магазин воспроизводит значение мощности нагрузки для трансформаторов тока с номинальным значением силы вторичного тока 5 А. Также входит в состав автоматизированных комплектов для поверки трансформаторов тока К690Х.

    СА5018-5 используется производителями трансформаторов тока, метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока

    Особенности магазина нагрузки СА5018-5:

    • Воспроизведение значений нагрузки согласно стандартам: ГОСТ 8.217, ГОСТ 7746, ГОСТ 23624, IEC 60044-1, IEC 61869-2, IEC 61869-4;
    • Номинальное значение силы вторичного тока – 5 A;
    • Номинальные значения воспроизводимой полной мощности: 0,5…50 В·A, cos φ = 0,8 для частоты 50 Гц 0; 0,5…50 В·A, cos φ = 1 для частоты 50 Гц;
    • Воспроизведение заданного значения мощности нагрузки обеспечивается непосредственно на выводах поверяемого трансформатора тока;
    • Неразрывность цепи при переключении нагрузки;
    • Возможность интеграции в испытательную систему, управляемую с помощью персонального компьютера;
    • Возможность установки значений мощности нагрузки клавишами управления или дистанционно с помощью ПК при использовании в составе автоматических поверочных комплектов К6900, К6901, К6902;
    • Малые габариты и вес.

  • Технические характеристики магазина нагрузки СА5018-5:

    Параметр Значение
    Номинальное значение силы вторичного тока Iном 5 A
    Рабочий диапазон номинального вторичного тока трансформаторов тока 1...120 % или 1...150 %
    вариант определяется при заказе
    Номинальные значения воспроизводимой полной мощности для cos φ = 0,8 1; 1,25; 1,75; 2,5; 3; 3,75; 5; 6,25; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 40; 50 В·A
    Номинальные значения воспроизводимой полной мощности для cos φ = 1 0; 0,8; 1; 1,25; 1,5; 2; 2,5; 3,75; 5; 7,5; 10; 15 В·A
    Пределы допускаемых основных абсолютных погрешностей воспроизведения активной (Вт) и реактивной (В·А) составляющих полной мощности ± 0,03·Sном для 0,8 В·А < S < 50 В·А
    ± 0,05 В·А при Sном = 0
    Общие характеристики
    Электропитание прибора:
    - Номинальное напряжение
    - Номинальная частота
    220/230 В
    50 Гц
    Температура окружающего воздуха -10...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 250 × 345 × 150 мм
    Масса 5 кг

  • Комплект поставки СА5018-5

    № Наименование Количество
    1 Основной блок СА5018-5 1
    2 Кабель измерительный КИ, длина 1,8 м 1
    3 Кабель интерфейсный последовательного порта RS232 1
    4 Кабель питания 1
    5 Перемычка 1
    1 Сумка СА5018  1
    2 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    3 Руководство по эксплуатации. Часть 2. Методика поверки 1
    4 Паспорт  1

    Дополнительная комплектация СА5018-5:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель измерительный КИ, длина 5 м
    2 Кабель измерительный КИ, длина 10 м
