ПВЕ-110 — преобразователь напряжения измерительный высоковольтный емкостной масштабный
Код товара: 40867-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
32575-11 до 18.05.2026
-
Производитель

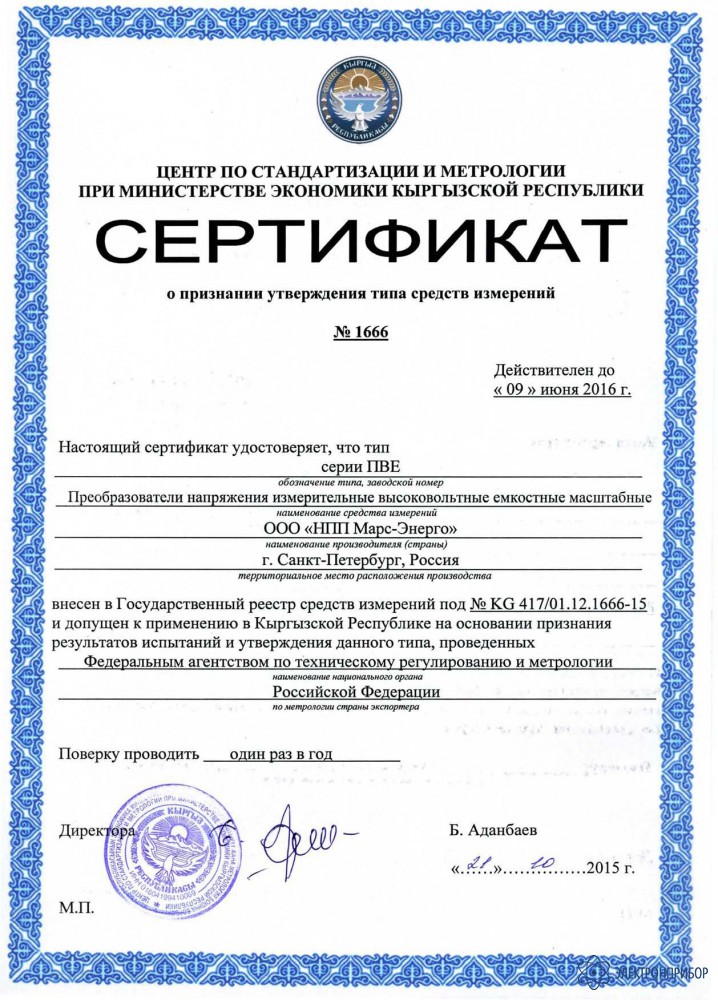

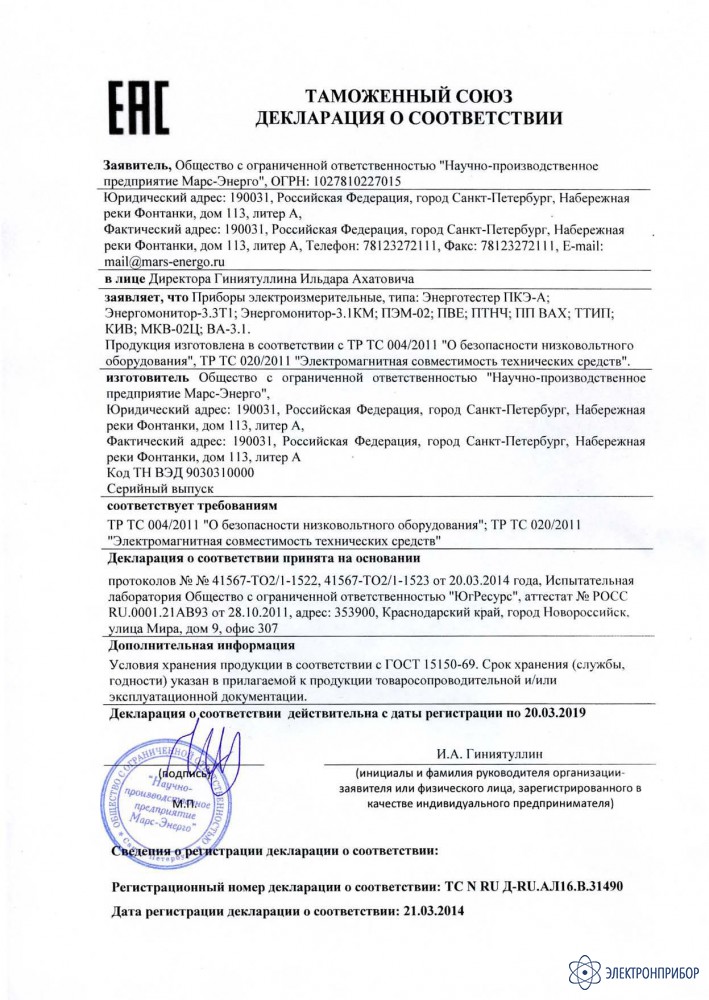

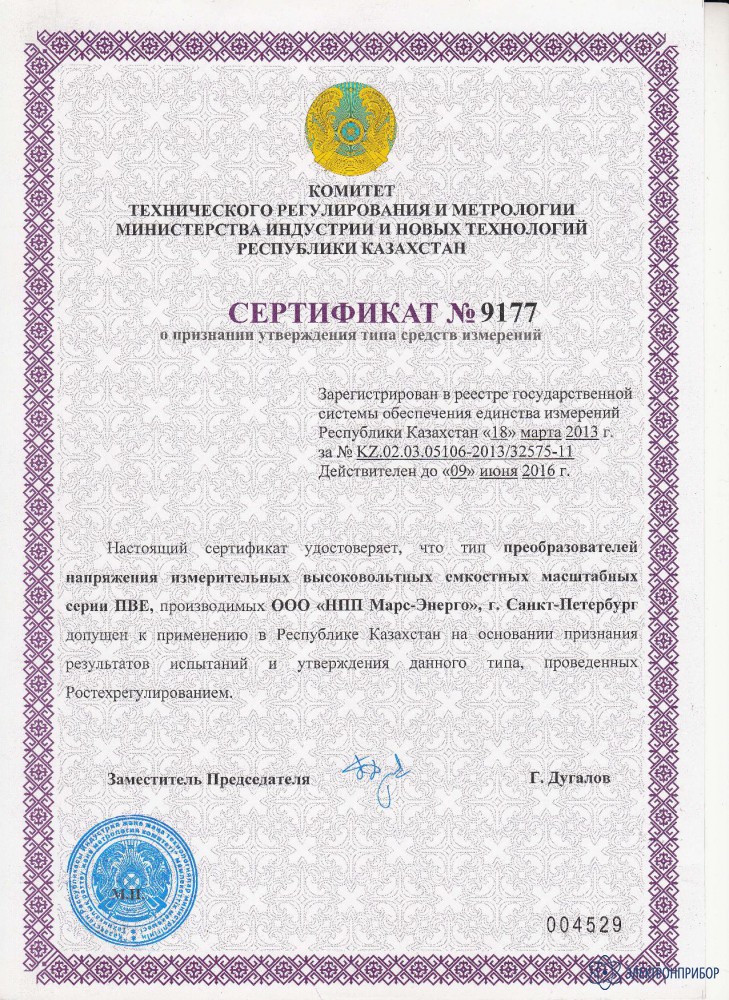

Сертификаты
Описание преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-110:
ПВЕ-110 выпускается в двух модификациях: ПВЕ-110 класс точности 0.05 и ПВЕ-110 класс точности 0.1.
ПВЕ-110 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.
Область применения ПВЕ-110:
- Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений);
- Измерения высокого напряжения.
Особенности работы преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-110:

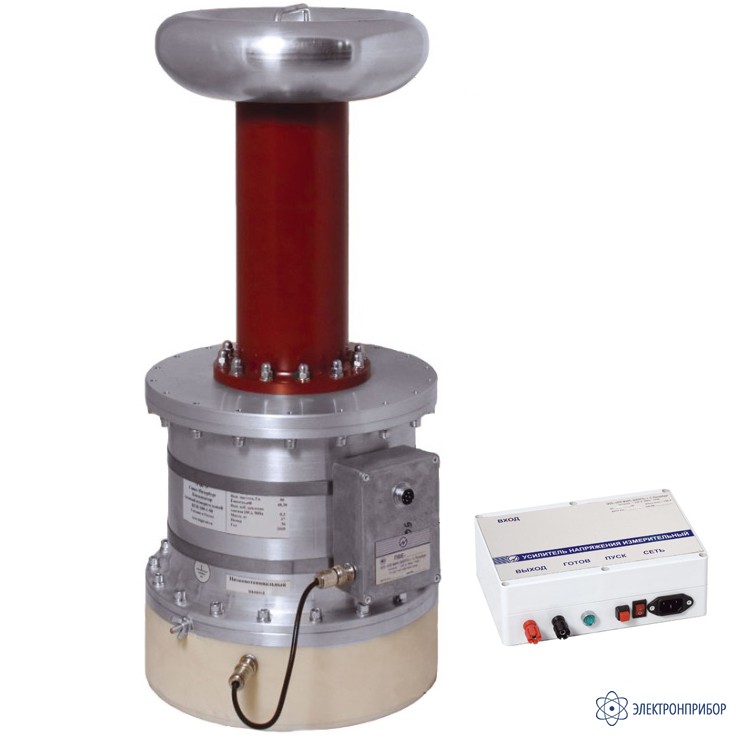

ПВЕ-110 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.
Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.
-
-
Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-100:
Параметр Значение Диапазоны основных погрешностей измерения Номинальное первичное напряжение, кВ 110/√3 Номинальное вторичное напряжение, В 110/√3 Пределы допускаемой основной погрешности измерений Класс точности 0,1 Напряжения, % ±0,1 Угловой, мин ±5 Класс точности 0,05 Напряжения, % ±0,05 Угловой, мин ±3 Диапазон измерения входного напряжения от 40 до 120 % от номинального Дополнительная температурная погрешность в рабочих условиях применения не превышает 100 % от основной погрешности Технические характеристики УИН (УИНД) Габариты УИН (высота х ширина х глубина), мм (80 х 185 х 225) ±5 Масса УИН, кг, не более 1,5 Сопротивление нагрузки, не менее, кОм 100 Емкость нагрузки, не более, нФ 5,0 Потребляемая мощность (от сети), В·А, не более 10 Технические характеристики ПП Номинальное первичное напряжение, кВ 110/√3 Испытательное напряжение в течение 1 мин, кВ 100 Избыточное давление заполне ния газом SF6, МПа номинальное 0,3 минимальное 0,2 Габариты конденсатора (высота х диаметр), мм 650 х 280 Масса, кг, не более 25 Общие характеристики обеспечивает технические характеристики по истечении времени установления рабочего режима составляющего не менее 30 мин Время непрерывной работы не более 4 часов с перерывом не менее 1 часа Среднее время наработки на отказ, T0 не менее 8000 час Средний срок службы, TСЛ не менее 10 лет Питание от сети переменного тока (220 ± 20) В, (50 ± 0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания Условия эксплуатации Рабочий диапазон температур окружающего воздуха, °C от 5 до 35 Рабочая относительная влажность при температуре окружающего воздуха 30°C, не более, % 90 Рабочий диапазон атмосферного давления, кПа 70 – 106,7 -
Комплект поставки ПВЕ-110
№ Наименование Количество 1 Блок первичного преобразователя ПП 1 2 Блок усилителя УИН 1 3 Кабель измерительный К2 1 4 Кабель К1 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Ящик упаковочный 1 8 Кабель некоронирующий (или изолированный) высоковольтный К4 1 -
Дополнительная комплектация ПВЕ-110
-
Модификации ПВЕ-110
-
Файлы для ПВЕ-110
Файлы для ПВЕ-110
