АКИП 2209 2, АКИП22092, АКИП-22092, АКИП2209/2

Мультиметры портативные (тестеры)

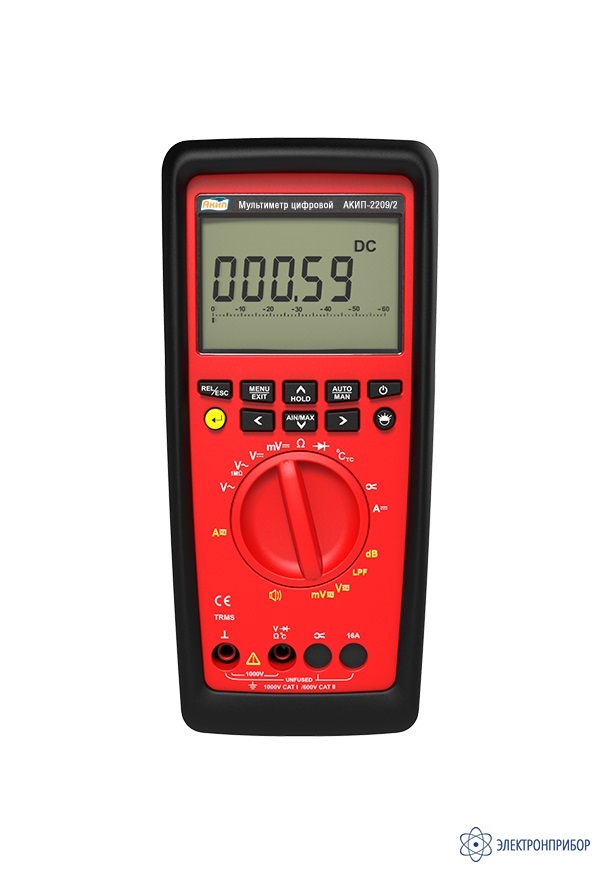

АКИП-2209/2 — мультиметр

Код товара: 72806
  • 2-3 дня
    90690-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90690-23 до 08.12.2028

    • Производитель

      АКИП

    Особенности мультиметра АКИП-2209/2:

    • измерение переменного (АС, AC + DC) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 16 А, сопротивления до 60 МОм и целостности цепи, испытание p-n переходов, измерение уровня сигнала (дБ / дБм / дБмкВ), температуры;
    • более 30 измеряемых параметров и величин;
    • измерение среднеквадратического значения сигналов произвольной формы (TRMS);
    • базовая погрешность (DCV): ± 0,05 %;
    • максимальное разрешение (5 разрядов): 1 мкВ / 10 нА / 10мОм / 10 мГц / 10 пФ / 0,1 °C;
    • отдельный вход «mA» для слаботочных измерений (0…600 мА);
    • внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
    • низкоомный вход LoZ для уменьшения паразитных наводок;
    • ЖК-индикатор (6,000/60,000, скорость 4 измерений в секунду);
    • графическая линейная шкала (61 сегмент, 10 измерений в секунду), подсветка дисплея;
    • регистрация Min/ Max/ AVG значений;
    • относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
    • функция допускового контроля (все режимы измерений) - «Годен / Негоден» (Go-NoGo);
    • удержание (HOLD), режим автоудержание (AutoHold), фильтр НЧ (LPF);
    • поддержка внешних датчиков тока (измерение токов до 600 А / 6000 А- опционально);
    • батарейное питание, автовыключение (АРО);
    • индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
    • поддержка подключения внешнего сетевого адаптера питания (опция);

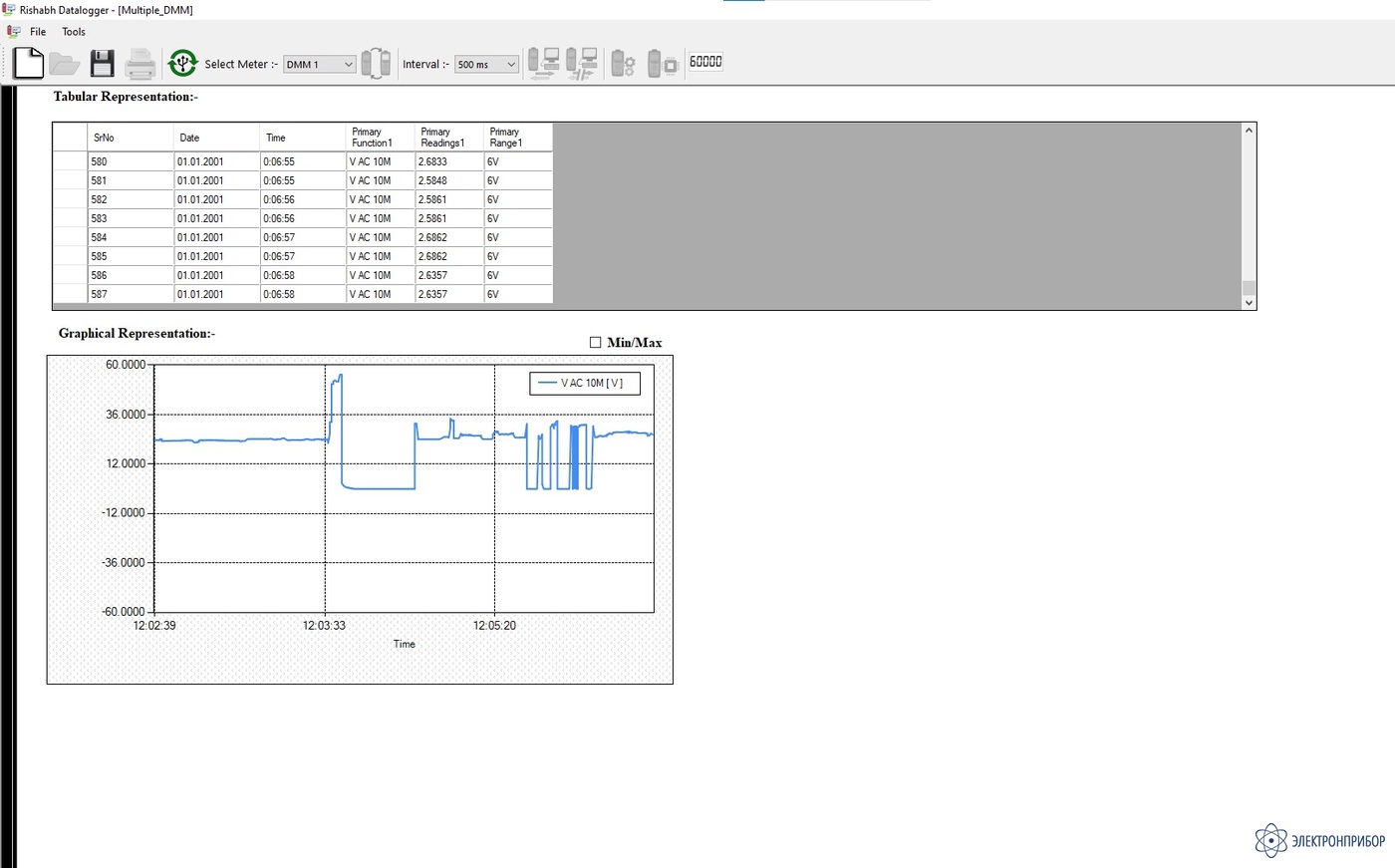

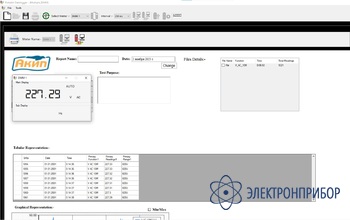

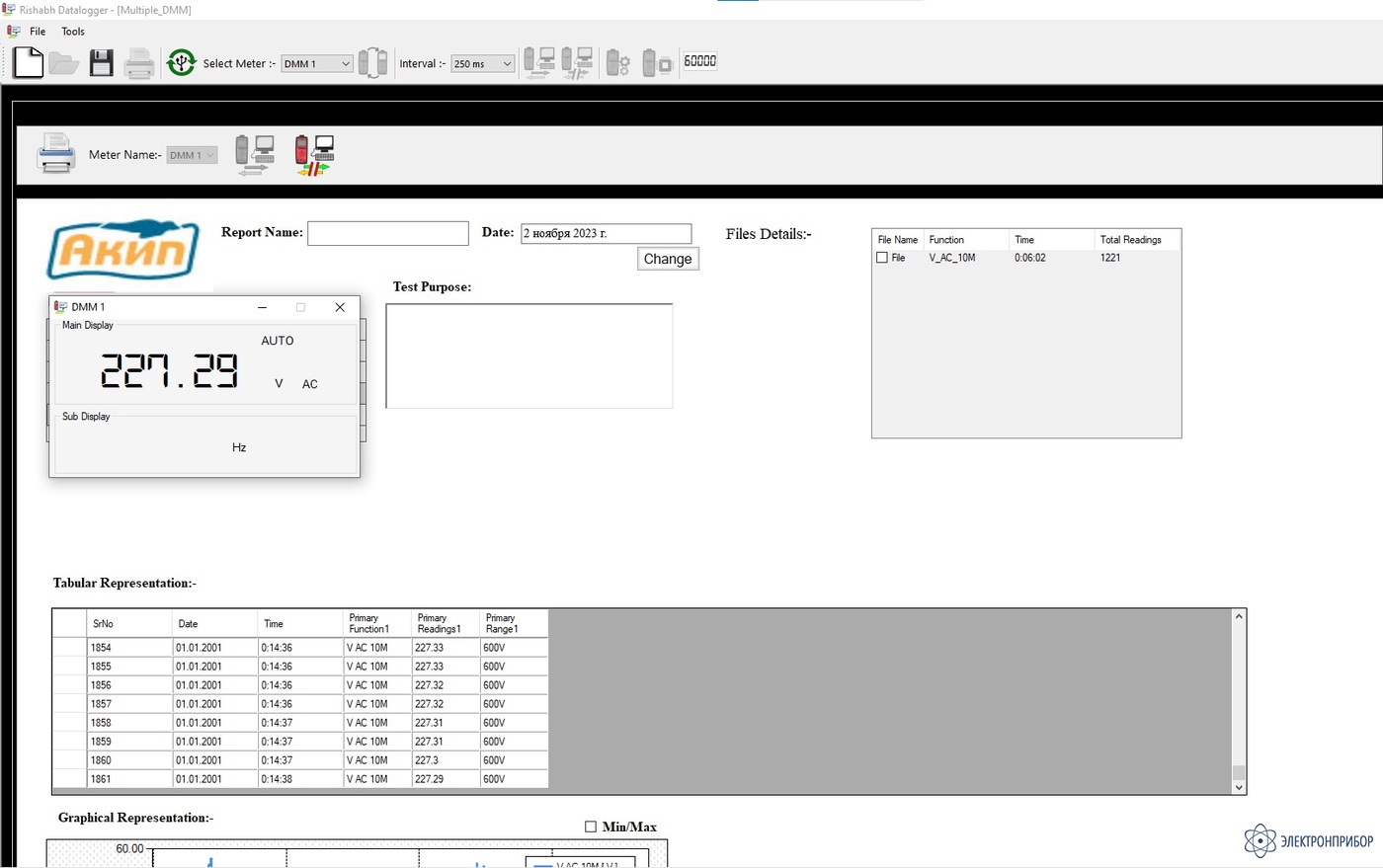

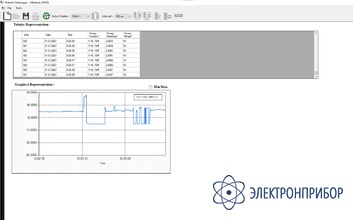

    • интерфейс: RS232 / USB (оптический).

  • Технические характеристики мультиметра АКИП-2209/2:

    Параметр АКИП-2209/1 АКИП-2209/2 АКИП-2209/3 АКИП-2209/4
    Постоянное напряжение (DCV)
    Пределы измерений мВ 60 / 600 мВ
    В 6 / 60 / 600 / 1000 В
    Максимальное разрешение мВ 1 / 10 мкВ
    В 0,1 / 1 / 10 / 100 мВ
    Погрешность измерения * ± (0,05 % + 5 е.м.р.) … ± (0,09 % + 15 е.м.р.)
    Входной импеданс > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
    Защита входа 1000 В пост., ~1000 В скз
    Переменное напряжение (ACV)
    Пределы измерений мВ 60 / 600 мВ
    В 6 / 60 / 600 / 1000 В
    Максимальное разрешение мВ 1 / 10 мкВ
    В 0,1 / 1 / 10 / 100 мВ
    Погрешность измерения ** ± (0,5 % + 9 е.м.р.) (кроме «мВ» диапазона)
    Рабочая полоса частот *** 15 … 10 кГц 15 Гц ... 100 кГц
    Входной импеданс > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
    Защита входа 1000 В пост., ~1000 В скз
    Относительный уровень (дБ)
    Диапазон измерений - 80 дБ…50 дБ; - 15 дБм…55 дБм
    Опорный уровень 0 дБ = 1 В; 0 дБм = 1 мВт, 600 Ом 5
    Постоянный ток (DCA)
    Пределы измерений 600 мкА - 600 мА 600 мкА - 16 А 4 600 мкА - 10 А 4 600 мкА - 10 А 4
    Максимальное разрешение 10 нА
    Погрешность измерения * ± (0,5 % + 5 е.м.р.) … ± (0,9 % + 10 е.м.р.)
    Переменный ток (ACA)
    Пределы измерений 600 мкА - 600 мА 600 мкА - 16 А 4 600 мкА - 10 А 4 600 мкА - 10 А 4
    Максимальное разрешение 10 нА
    Погрешность измерения ** ± (1,0 % + 10 е.м.р.)
    Полоса частот **** 15 Гц ... 10 кГц
    Частота / Гц (уровень ≤ 5 В скз)
    Диапазон измерений - - 6 Гц …600 Гц / 6 / 60 / 600 кГц / 1 МГц
    Разрешение - - 0,01 / 0,1 / 1 / 10 / 100 Гц
    Максимальное разрешение 10 нА
    Погрешность ± (0,05 % + 5 е.м.р.)
    Частота / В (напряжение)
    Диапазон измерений 10 Гц ... 100 кГц
    Погрешность ± (0,1 % + 5 е.м.р.)
    Коэффициент заполнения импульсов (Duty %)
    Диапазон измерений 2…98 % (15 Гц -1 кГц) / 5…98 % (1 кГц-10 кГц) / 10…90 % (10 кГц…50 кГц)
    Погрешность ± (0,1 % * Изм. + 5 е.м.р.) / ± (0,2 % * Изм. + 5 е.м.р.); ± (0,5 % * Изм. + 5 е.м.р.)
    Максимальное разрешение 0,1 %
    Сопротивление
    Пределы измерений 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 / 60 МОм
    Максимальное разрешение 0,01 Ом
    Погрешность ± (0,1 % + 10 е.м.р.) … ± (5,0 % + 10 е.м.р.)
    Напряжение / ток Uхх < 1,4 В (ток 1 мА)
    Прозвон цепи
    Предел тестирования 600 Ом (Uхх около 8 В)
    Порог срабатывания 10 … ≤ 90 Ом (регулируемый, шаг 10 Ом)
    Индикация Непрерывный звуковой сигнал f=2 кГц
    Испытание p-n
    Диапазон тестирования 6,000 В (Uхх около 8 В)
    Максимальное разрешение 1 мВ
    Погрешность ± (0,5 % + 5 е.м.р.)
    Емкость
    Пределы измерений 10 нФ…1000 мкФ
    Максимальное разрешение 10 пФ
    Погрешность ± (1,0 % + 6 е.м.р.)… ± (5,0 % + 6 е.м.р.)
    Напряжение теста 0,7 В максимально
    Температура (°C / °F)
    Термопара (тип) J - - 200 … + 1200 °С - 200 … + 1200 °С - 200 … + 1200 °С
    K - - 200 … + 1372 °С - 200 … + 1372 °С - 200 … + 1372 °С
    Термосопротивление (RTD) Pt100 - 200 … + 850 °С - - 200 … + 850 °С - 200 … + 850 °С
    Pt1000 - 150 … + 850 °С - - 150 … + 850 °С - 150 … + 850 °С
    Максимальное разрешение 0,1 °С
    Погрешность (прибора) ± (1 % + 20 е.м.р.) для J, K-типа
    ± (0,3 % + 15 е.м.р.) для Pt100 / Pt1000
    Генератор сигнала / OUT (меандр)
    Частота выходного сигнала - - 30 Гц … 500 кГц (регулируемая)
    Скважность - - 10 % ... 90 % (регулируемая)
    Уровень - - ±3 В (максимум) без нагрузки
    Таймер
    Диапазон измерений 10 часов (09.59.59), режим обратного отсчета
    Погрешность ± 1 мин за месяц
    Максимальное разрешение 1 секунда
    Общие данные
    Измерение среднеквадратического значения Сигнал произвольной формы (TrueRMS)
    Максимальная индикация 6,0000/ 60,000
    Линейная шкала 61 сегмент (масштаб максимальной индикации «2500»)
    Интерфейс (прибор) RS-232 (оптоизолированный) USB 2,0
    Объем регистратора - - 32,000 32,000
    Интервалы регистрации - - 0,1 секунда … 60 минут
    Скорость измерения Цифровая шкала: 4 измерения в секунду (5-разрядная индикация)
    Линейная шкала: 10 измерений в секунду (28 измерений в секунду)
    Автовыключение (APOff) 5 … 60 минут (заводская установка 10 минут, возможна блокировка автовыключения)
    Источник питания 1,5 В х 2 штуки (тип АА / LR6)
    Срок службы батарей около 100 часов
    Индикация разряда < 2,4 В ( ). Контроль напряжения батареи на ЖКИ (вольтметр)
    Условия эксплуатации Температура: - 10 °C … 50 °C, относительная влажность: не более 80 %
    Габаритные размеры 200 х 91 х 54 мм
    Масса около 500 г (с батареями)
    Исполнение IP 52 (гнезда IP 20)
    Примечание
    * Значения указаны после калибровки DC-Zero (Zero Balancing).
    ** В режиме (AC + DC): для функции измерения ACV значение погрешности ± (1 %+ 30 е.м.р.), для функции измерения переменного тока ACА значение погрешности ± (1,5 % + 10 е.м.р.).
    *** Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус).
    Пределы Разрешение (k) Пределы допускаемой основной погрешности
    15 -45 Гц > 65 Гц - 1 кГц > 1 кГц – 20 кГц > 20 кГц – 100 кГц 3
    60,000 мВ 1 1 мкВ ± (0,03·Х + 30·k) ± (0,03·Х + 30·k)
    600,00 мВ 1 10 мкВ
    6,0000 В 100 мкВ ± (0,02·Х + 9·k) ± (0,01·X + 9·k) ± (0,03·X + 9·k) ± (0,035·X + 30·k)
    60,000 В 1 мВ
    600,00 В 10 мВ
    1000,0 В 100 мВ ± (0,02·Х + 9·k) ± (0,03·Х + 30·k) 2 -
    1 - диапазон «мВ».
    2 - для предела «1000 В» в частотном диапазоне до 10 кГц.
    3 -Для частот f > 50 кГц значение дополнительно к указанной погрешности измерений составляет ± 2,5 %.
    ****- Зависимость погрешности измерений переменного тока от частотного диапазона входного сигнала (синус).
    Пределы Пределы допускаемой основной погрешности
    15 - 45 Гц > 65 Гц - 10 кГц
    600,00 мкА … 10 А ± (0,03·Х + 10·k) ± (0,03·Х + 10·k)
    4 - для предела «10 A / 16 А» максимальное время измерения тока ≤ 5 минут. Перерыв между такими повторными измерениями ≥ 30 минут. Падение напряжение (Volt drop): 60 мВ (предел 600 мкА / 6 / 60 / 600 мА / 6 А); 300 мВ (предел 10 А).
    5 - Опорное сопротивление выбирается в диапазоне значений от 1 Ом до 9999 Ом ( заводская установка 50 Ом).
    Особенности
    Функции измерения напряжения в зависимости от модификации мультиметра
    Функции измерения напряжения АКИП-2209/1 АКИП-2209/2 АКИП-2209/3 АКИП-2209/4
    VАС 10 МОм (переменное True RMS / АС) • • • •
    VАС 1 МОм (переменное True RMS/ АС) 1 Нет • • •
    VАС 10 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) Нет • • •
    VАС 1 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) Нет • • •
    VАС 10 МОм (измерение уровня / dB measurements) Нет • • •
    VАС 1 МОм (измерение уровня / dBmeasurements) Нет • • •
    VDC & VАСDC • • • •
    1 Входное сопротивление ~1 МОм. Измерения с таким вх. импедансом минимизирует наводки и ошибочные показания ЖКИ, возникающие в результате емкостной связи при измерении напряжения в ЭУ и системах электропитания.
    2 Фильтр нижних частот 1 кГц (LPF). Может использоваться для блокировки ВЧ компонент и высокочастотных импульсов > 1 кГц, например, при измерениях в импульсных цепях управления и на приводах двигателей (ШИМ).
    Поддержка внешних т/датчиков и диапазон измерения тока в зависимости от модификации
    Выбор настройки коэффициент трансформации в меню [Clamp SEL] (и максимально измеряемый ток) Пределы измерения тока мультиметра (AC-DC)
    «60 мА» «600 мА» «6 А»
    1:1 60 мА 600 мА 6 А
    1:10 600 мА 6 А 60 А
    1:100 6 А 60 А 60 А
    1:1000 60 А 600 А 6000 А
    Особенности конструкции и защиты
    Мультиметр АКИП-2209/1 во входной цепи имеет предохранитель 1,6 А, модификации АКИП-2209/3 и АКИП-2209/4 оснащены плавкой вставкой на 16 А. В отличие от них АКИП-2209/2 - не имеет встроенного предохранителя и предназначен для применения в ЭУ категории 600 В / САТ II (измерения в электропотребителях с более низким рейтингом опасности).

  • Комплект поставки АКИП-2209/2

    № Наименование Количество
    1 Мультиметр АКИП-2209/2 1
    2 Измерительные провода 2
    3 Съемные изолирующие колпачки 2
    4 Батарея 1,5 В (тип АА) 2
    5 Защитный чехол 1
    6 Руководство по эксплуатации 1
