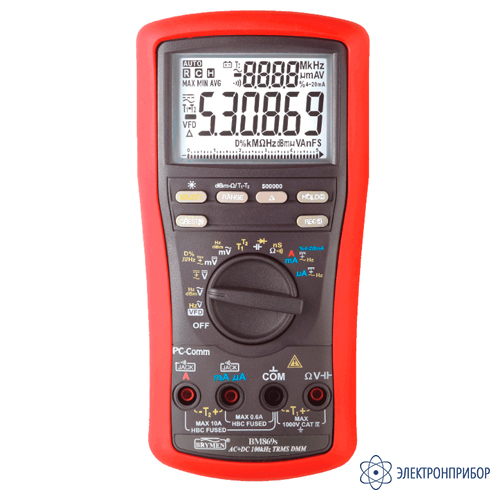

BM869S — профессиональный мультиметр c двойной индикацией
Код товара: 81408-
-
Гарантия
1 год
Назначение профессионального мультиметра c двойной индикацией BM869S:
Высокопроизводительный мультиметр BM869S с индикацией до 500000 разрядов и полосой пропускания до 100 кГц. Прибор обладает двойной индикацией что позволяет отображать две измеряемые величины сразу. Имеется возможность измерения петли постоянного тока 4-20 мА. Погрешность BM869S позволяет отнести его к классу профессиональных мультиметров. В приборе реализована защита от перенапряжений по классу CAT IV 1000 В, и защитой от импульсов перенапряжений до 12 кВ. При необходимости есть возможность подключения к ПК с помощью адаптера BU-86X.
Преимущества и особенности профессионального мультиметра c двойной индикацией BM869S:
- интерфейс связи с ПК;
- аналоговая шкала;
- BeepJack - светозвуковая индикация неверного подключения;
- регистрация максимальных и минимальных пиковых значений сигнала;
- регистрация максимума/минимума и среднего из серии измерений;
- измерения относительно опорного значения;
- фильтр низких частот;
- быстрое измерение высоких значений электрической ёмкости;
- измерение электрической проводимости с разрешением в нСм;
- измерение значений петли тока 4-20 мА;
- двухканальное измерение температуры с термопарами типа К;
- измерение частоты аналоговых и цифровых сигналов, включая коэффициент заполнения импульсов;
- измерение в относительных единицах дБм.
-
-
Технические характеристики профессионального мультиметра c двойной индикацией BM869S:
Параметр Значение Переменное напряжение Диапазоны 500 мВ, 5 В, 50 В Погрешность в полосе частот 20 Гц – 45 Гц 1,5 % + 40 е.м.р. Диапазоны 500 В, 1000 В Погрешность в полосе частот 20 Гц – 45 Гц не нормируется Диапазон 500 мВ Погрешность в полосе частот 45 Гц – 300 Гц 0,3 % + 20 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 45 Гц – 300 Гц 0,4 % + 30 е.м.р. Диапазоны 500 В, 1000 В Погрешность в полосе частот 45 Гц – 300 Гц 0,5 % + 40 е.м.р. Диапазон 500 мВ Погрешность в полосе частот 300 Гц – 5 кГц 0,4 % + 20 е.м.р. Диапазоны 5 В, 50 В, 500 В Погрешность в полосе частот 300 Гц – 5 кГц 0,4 % + 40 е.м.р. Диапазон 1000 В Погрешность в полосе частот 300 Гц – 5 кГц 0,8 % + 40 е.м.р. Диапазон 500 мВ Погрешность в полосе частот 5 кГц – 20 кГц 0,6 % + 40 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 5 кГц – 20 кГц 0,7 % + 40 е.м.р. Диапазон 500 В Погрешность в полосе частот 5 кГц – 20 кГц 0,5 % + 40 е.м.р. Диапазон 1000 В Погрешность в полосе частот 5 кГц – 20 кГц не нормируется Диапазон 500 мВ Погрешность в полосе частот 20 кГц – 100 кГц 4 % + 40 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 20 кГц – 100 кГц 4 % + 40 е.м.р. Диапазон 500 В Погрешность в полосе частот 20 кГц – 100 кГц не нормируется Диапазон 1000 В Погрешность в полосе частот 20 кГц – 100 кГц не нормируется Диапазоны 5 В, 50 В, 500 В, 1000 В (с ФНЧ) Погрешность в полосе частот 10 Гц – 20 Гц 5,5 % + 80 е.м.р. Погрешность в полосе частот 20 Гц – 200 Гц 2 % + 50 е.м.р. Погрешность в полосе частот 200 Гц – 440 Гц 6 % + 80 е.м.р. Переменное + постоянное напряжение с двойной индикацией Диапазоны 500 мВ, 5 В, 50 В Погрешность в полосе частот 20 Гц – 45 Гц 1,5 % + 40 е.м.р. Диапазоны 500 В, 1000 В Погрешность в полосе частот 20 Гц – 45 Гц не нормируется Диапазон 500 мВ Погрешность в полосе частот 45 Гц – 300 Гц 0,45 % + 40 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 45 Гц – 300 Гц 0,7 % + 80 е.м.р. Диапазоны 500 В, 1000 В Погрешность в полосе частот 45 Гц – 300 Гц 0,7 % + 40 е.м.р. Диапазон 500 мВ Погрешность в полосе частот 300 Гц – 5 кГц 0,8 % + 40 е.м.р. Диапазоны 5 В, 50 В, 500 В Погрешность в полосе частот 300 Гц – 5 кГц 0,8 % + 40 е.м.р. Диапазон 1000 В Погрешность в полосе частот 300 Гц – 5 кГц 1 % + 40 е.м.р. Диапазон 500 мВ Погрешность в полосе частот 5 кГц – 20 кГц 1 % + 40 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 5 кГц – 20 кГц 1,5 % + 40 е.м.р. Диапазон 500 В Погрешность в полосе частот 5 кГц – 20 кГц 1,5 % + 40 е.м.р. Диапазон 1000 В Погрешность в полосе частот 5 кГц – 20 кГц не нормируется Диапазон 500 мВ Погрешность в полосе частот 20 кГц – 100 кГц 3,5 % + 40 е.м.р. Диапазоны 5 В, 50 В Погрешность в полосе частот 20 кГц – 100 кГц 4 % + 40 е.м.р. Диапазон 500 В Погрешность в полосе частот 20 кГц – 100 кГц не нормируется Диапазон 1000 В Погрешность в полосе частот 20 кГц – 100 кГц не нормируется Постоянное напряжение Диапазоны 500 мВ, 5 В Погрешность 0,02 % + 2 е.м.р. Диапазон 50 В Погрешность 0,03 % + 2 е.м.р. Диапазон 500 В Погрешность 0,04 % + 2 е.м.р. Диапазон 1000 В Погрешность 0,15 % + 2 е.м.р. Режим дБм Диапазон и погрешность зависят от режимов ACmV, ACV и выбранного опорного импеданса. Диапазоны измерений для импеданса 600 Ом В режиме ACmV: от -29,83 дБм до -3,80 дБм В режиме ACV: от -1,09 дБм до 62,22 дБм Импеданс входа: 10 МОм, 60 пФ Опорный импеданс на выбор: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000 и 1200 Ом Сопротивление Диапазон 500 Ом Погрешность 0,07 % + 10 е.м.р. Диапазон 5 кОм Погрешность 0,07 % + 2 е.м.р. Диапазон 50 кОм Погрешность 0,1 % + 2 е.м.р. Диапазон 500 кОм Погрешность 0,1 % + 2 е.м.р. Диапазон 5 МОм Погрешность 0,3 % + 6 е.м.р. Диапазон 50 МОм Погрешность 2 % + 6 е.м.р. Диапазон 99,99 нСм (проводимость) Погрешность 2 % + 10 е.м.р. Прозвон Порог срабатывания сигнала от 20 Ом до 200 Ом, время отклика сигнала < 100 мкс Испытание диода Испытательная сила тока 0,4 мА Напряжение холостого хода до 3,5 В Диапазон 2 В Погрешность 1 % + 1 е.м.р. Ёмкость Диапазоны 50 нФ, 500 нФ Погрешность 0,8 % + 3 е.м.р. Диапазон 5 мкФ Погрешность 1,5 % + 3 е.м.р. Диапазон 50 мкФ Погрешность 2,5 % + 3 е.м.р. Диапазон 500 мкФ Погрешность 3,5 % + 5 е.м.р. Диапазон 5 мФ Погрешность 5 % + 5 е.м.р. Диапазон 25 мФ Погрешность 6,5 % + 5 е.м.р. Постоянная сила тока Диапазон 500 мкА Погрешность 0,15 % + 20 е.м.р. Диапазон 5000 мкА Погрешность 0,1 % + 20 е.м.р. Диапазон 50 мА Погрешность 0,15 % + 20 е.м.р. Диапазон 500 мА Погрешность 0,15 % + 30 е.м.р. Диапазон 5 А Погрешность 0,5 % + 20 е.м.р. Диапазон 10 А, 20 А (кратковременно, до 30 секунд) Погрешность 0,5 % + 20 е.м.р. Переменная сила тока, переменная + постоянная сила тока с двойной индикацией Диапазоны 500 мкА, 5000 мкА, 50 мА, 500 мА, 5 А, 10 А Погрешность в полосе частот 50 Гц – 60 Гц 0,5 % + 50 е.м.р. Диапазоны 500 мкА, 5000 мкА, 50 мА, 500 мА, 5 А, 10 А Погрешность в полосе частот 40 Гц – 1 кГц 0,7 % + 50 е.м.р. Диапазоны 500 мкА, 5000 мкА, 50 мА, 500 мА Погрешность в полосе частот 1 Гц – 20 кГц 2 % + 50 е.м.р. Диапазоны 5 А, 10 А Погрешность в полосе частот 1 Гц – 20 кГц не нормируется Диапазоны 500 мкА, 5000 мкА, 50 мА, 500 мА Погрешность в полосе частот 20 Гц – 100 кГц 5 % + 50 е.м.р. Диапазоны 5 А, 10 А Погрешность в полосе частот 20 Гц – 100 кГц не нормируется Петля постоянного тока 4 – 20 мА Диапазон 4 мА = 0%, 20 мА = 100%, разрешение 0,01 % Погрешность ± 25 е.м.р. Температура Диапазон -50,0 °С – 1000 °С Погрешность 0,3 % + 1,5 °С Частота цифровых сигналов Диапазон 5 Гц – 1 МГц Погрешность 0,002 % + 4 е.м.р. Коэффициент заполнения импульсов Частота цифровых сигналов 5 Гц- 500 кГц Диапазон 0,1 % - 99,99 % Погрешность 3 е.м.р./кГц + 2 е.м.р. Частота аналоговых сигналов Диапазон 10 Гц – 200 кГц (в зависимости от режима) Погрешность 0,02% + 4 е.м.р. Общие характеристики Дисплей 44/5 разрядов, максимальная индикация 50000 в быстром режиме;
54/5 разрядов, максимальная индикация 500000 для измерения постоянного напряжения и 5 разрядов с максимальной индикацией 99999 для измерения частоты в стабильном режимеСкорость обновления 5 раз/сек, 41 сегментная аналоговая шкала 60 раз/сек Рабочая температура 0...+45 °С Относительная влажность Не более 80% при температурах до 31 °С, линейно снижается до 50% при температуре 45 °С Температура хранения -20...+60 °C, до 80% ОВ (батарея извлечена) Измерение True RMS (истинное СКЗ), АС + DC Безопасность Сертифицирована согласно IEC/UL/EN/BSEN 61010-1 Изд. 3.1, IEC/UL/EN/BSEN 61010-2-033 Изд. 2.0, IEC/UL/EN/BSEN 61010-031 Изд. 2.0 и соответствующим требования CAN/CSA-C22.2 для категории перенапряжения: CAT IV 1000 В Защита от импульсов напряжения 12 кВ (импульс 1,2/50 мкс) Источник питания 9 В тип NEDA1604A, JIS6AM6 или IEC6LF22 Автоматическое отключение Через 17 минуты без использования Габариты 208 х 103 х 64,5 мм Вес 635 г -
Комплект поставки BM869S
№ Наименование Количество 1 Профессиональный мультиметр c двойной индикацией BM869S 1 2 Измерительные щупы, комплект 1 3 Защитный чехол 1 4 Термопара типа K с адаптером BKP60 1 5 Руководство по эксплуатации 1 Дополнительная комплектация BM869S
(Поставляется за отдельную плату)
№ Наименование 1 Адаптер BKB32 для термопары типа K 2 Адаптер интерфейса для подключения к ПК BU-86X -
