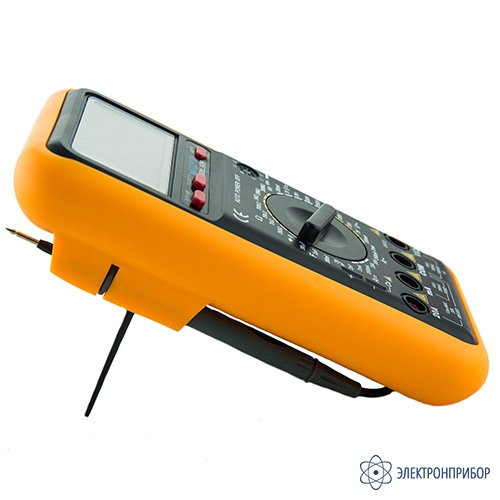

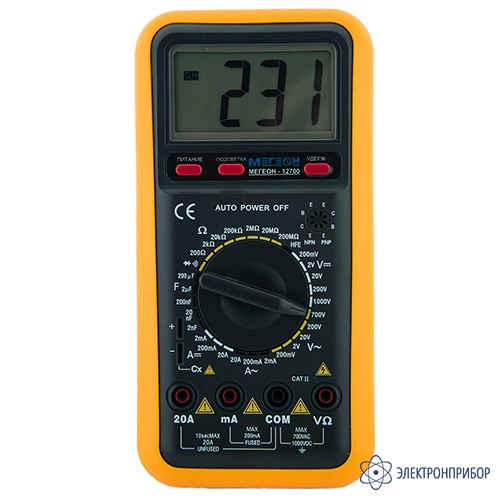

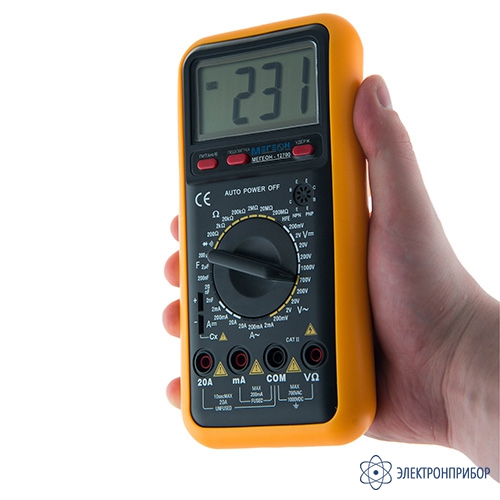

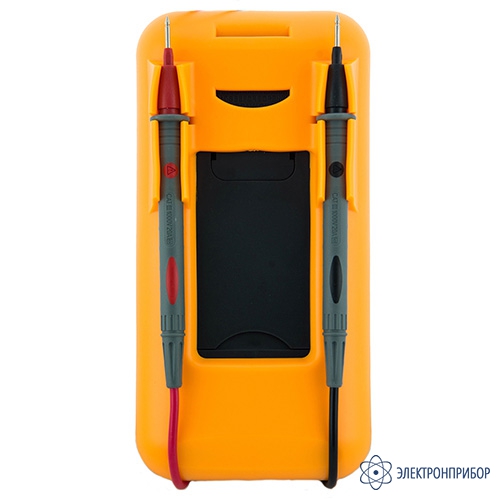

МЕГЕОН 12700 — мультиметр цифровой

Код товара: 53889
  • Мультиметр цифровой МЕГЕОН 12700 Мультиметр цифровой МЕГЕОН 12700 Мультиметр цифровой МЕГЕОН 12700 Мультиметр цифровой МЕГЕОН 12700

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      3058

    Назначение мультиметра цифрового МЕГЕОН 12700:

    Компактный мультиметр МЕГЕОН 12700 - это незаменимый помощник технических специалистов многих промышленных отраслей. Данный измерительный прибор имеет полный спектр функций, характерных для измерительных приборов данной ценовой категории.

    Из основных особенностей стоит отметить функцию тестирования транзисторов и диодов, функцию удержания полученных показаний и автоотключение при длительном простое. Разрядность шкалы мультиметра МЕГЕОН 12700 составляет 2000 отсчетов, дисплей имеет интегрированную подсветку. Имеется поддержка TTL тестирования и функция генерации меандра.

    Функциональные особенности мультиметра цифрового МЕГЕОН 12700:

    • Разрядность шкалы мультиметра составляет 2000 отсчетов;
    • Проведение тестирования транзисторов и диодов;
    • Автоматическое отключение питания при длительном простое;
    • Интегрированная подсветка дисплея;
    • Функция Hold - удержание полученных показаний;
    • Проведение TTL теста;
    • Возможность прозвонки соединений и встроенный генератор меандра.

  • Технические характеристики особенности мультиметра цифрового МЕГЕОН 12700:

    Параметр Значение
    Постоянное напряжение (DCV)
    Защита от перегрузки На диапазонах 200 мВ и 2 В – 36 В переменного или постоянного тока;
    На остальных диапазонах – 1000 В переменного или постоянного тока
    Диапазон Разрешение Погрешность Входной импенданс
    200 мВ 100 мкВ ±0,5+5емр 1 МОм
    2 В 1 мВ
    20 В 10 мВ 10 МОм
    200 В 100 мВ
    1000 В 1 В ± 0,8%+5емр
    Переменное напряжение (ACV)
    Защита от перегрузки На диапазонах 200 мВ и 2 В – 36 В переменного или постоянного тока.
    На остальных диапазонах – 1000 В переменного или постоянного тока
    Частота 40…100 Гц (синусоида) в диапазонах 200 и 750 В, 40…400 Гц (синусоида) в остальных
    Диапазон Разрешение Погрешность Входной импенданс
    200 мВ 100 мкВ ±1,2%+5 емр 1 Мом
    2 В 1 мВ ±0,8%+5 емр
    20 В 10 мВ 10 МОм
    200 В 100 мВ
    750 В 1 В ±1,2%+7 емр
    Постоянный ток (DCA)
    Максимальный измеряемый ток 20 А (максимум 10 секунд)
    Входное гнёздо 200 мА – защищено плавким предохранителем, гнездо 20 А защиты не имеет
    Диапазон Разрешение Погрешность
    2 мА 1 мкА ± 0,8% + 3 емр
    200 мА 100 мкА ±1,2% + 4 емр
    20 А 10 мА ±2% + 5 емр
    Переменный ток (ACA)
    Максимальный измеряемый ток 20 А (максимум 10 секунд)
    Частота 40…400 Гц (синусоида)
    Входное гнёздо 200 мА – защищено плавким предохранителем, гнездо 20 А защиты не имеет
    Диапазон Разрешение Погрешность
    2 мА 1 мкА ± 1% + 3 емр
    200 мА 100 мкА ± 1,8% + 3 емр
    20 А 10 мА ± 3% + 7 емр
    Сопротивление (R)
    В диапазоне 200 МОм сопротивление при замкнутых щупах составляет 0,9 – 1 МОм, что не является признаком неисправности! Для выполнения точных измерений вычтите это значение из результата измерений.
    Диапазон Разрешение Погрешность
    200 Ом 0,1 Ом ± 0,8% + 3 емр
    2 кОм 1 Ом
    20 кОм 10 Ом
    200 кОм 100 Ом
    2 MОм 1 кОм
    20 MОм 10 кОм ± 1% + 5 емр
    200 МОм 100 кОм ± 5% + 20 емр
    Категорически запрещено в этом режиме подавать на вход любое напряжение!
    Ёмкость (С)
    Диапазон Разрешение Погрешность
    2 нФ 1 пФ ± 3% + 10 емр
    20 нФ 10 пФ
    200 нФ 100 пФ
    2 мкФ 1 нФ
    200 мкФ 100 нФ ± 5% + 5 емр
    Категорически запрещено в этом режиме подавать на вход любое напряжение!
    Диодный тест  и тест на обрыв (прозвонка)
    Режим Отображаемое значение Условия тестирования
    Прямое падение Прямой ток – 1 мА, Обратное напряжение - 2,8 В
    Сопротивление цепи 0…1999 Ом Звуковой сигнал, если сопротивление < 50 Ом Напряжение холостого хода – 2,8 В
    Защита от перегрузки – 220 В RMS.
    Категорически запрещено в этом режиме подавать на вход любое напряжение!
    Коэффициент передачи (усиления) транзистора (HFE)
    hFE для PNP и NPN транзисторов 0…1000 Ток базы – 10 мкА, напряжение коллекторэмиттер – 2,8 В
    Защита от перегрузки – отсутствует.
    Категорически запрещено в этом режиме подавать на вход любое напряжение!
    Общие характеристики
    Условия эксплуатации 0…50 ºС, 20…70% ОВ
    Условия транспортировки и хранения -20…60 ºС, 20…80% ОВ
    Питание Батарея 9В тип 6F22 (Крона)
    Габаритные размеры 190 х 100 х 50 (с защитой)
    Вес 350 г (с батареей и защитой)

    Примечание:
    ОВ – относительная влажность,
    ЕМР – единица младшего разряда.

  • Комплект поставки МЕГЕОН 12700

    № Наименование Количество
    1 Цифровой мультиметр МЕГЕОН 12700 1
    2 Комплект измерительных щупов 1
    3 Батарея 9В тип 6F22 (Крона) 1
    4 Защита 1
    5 Чехол для переноски и хранения 1
    6 Руководство по эксплуатации 1
