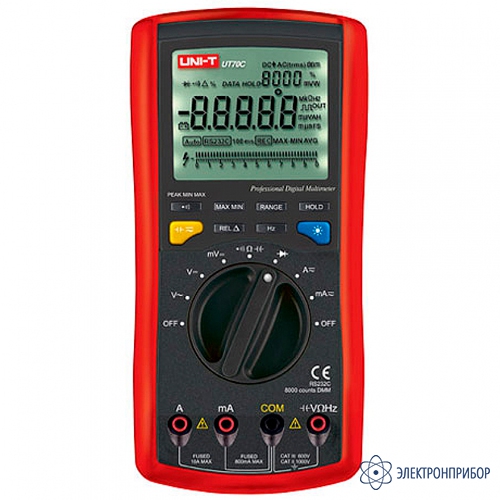

UNI-T UT70C — мультиметр цифровой с автодиапазоном

Код товара: 72277

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UT70C

    Сертификаты

    Назначение мультиметра цифрового с автодиапазоном UNI-T UT70C:

    Цифровой мультиметр UNI-T UT70C с автодиапазоном используется для измерения емкости, частоты, напряжения, силы тока. Благодаря фиксации показаний на экране возможна работа в труднодоступных местах. Удобный регулятор помогает выполнять переключения одной рукой. Дисплей с крупными цифрами обеспечивает легкое считывание данных.

    Особенности мультиметра цифрового с автодиапазоном UNI-T UT70C:

    • Разрядность шкалы мультиметра: 8000 отсчетов, 5 обновлений в секунду;
    • Двойной цифровой дисплей;
    • Постоянное напряжение: 80м/800м/8/80/800/1000В: ±0.1%;
    • Переменное напряжение: 80м/800м/8/80/800/700В: ±1.0%;
    • Постоянный ток: 80м/800м/8A/10A: ±0.3%;
    • Переменный ток: 80м/800мA: ±0.8%, 8A: ±1.2%;
    • Сопротивление: 800/8K/80K/800K/8MОм: ±0.5%, 80MОм: ±2.0%;
    • Проводимость: 0.01nS – 80nS: ±2.0%;
    • Емкость конденсаторов: 1нФ: ±3.0%, 10н/100н/1мкФ: ±2.0%, 10мк/100мкФ: ±3.0%;
    • Частота: диапазон mV: 1K/10K/100K/1MГц: ±0.02%, диапазон mV, 10Гц – 10КГц: ±0.1%, диапазон mA, A, 50Гц – 10KГц: ±0.1%;
    • Относительная скважность импульсов: 1%-99%: ±0.1%;
    • Диодный тест;
    • Прозвонка соединений;
    • Регистрация максимальных, минимальных и средних значений MAX, MIN, AVG;
    • Регистрация пиковых максимальных и минимальных значений PEAK MAX, PEAK MIN;
    • Режим AUTO HOLD;
    • Удержание показаний DATA HOLD;
    • Режим относительных измерений REL и относительных процентных измерений REL%;
    • Интерфейс RS232C для связи с компьютером;
    • Графическая шкала;
    • Ударопрочный корпус.

  • Технические характеристики мультиметра цифрового с автодиапазоном UNI-T UT70C:

    Предел измерения Разрешение Точность
    50 ~ 60 Гц 4 0Гц ~ 400 Гц
    Переменное напряжение
    800 мВ 100 мкВ ± (1%+3) ± (1,5%+4)
    8 В 1 мВ ± (1,5%+3)
    80 В 10 мВ
    800 В 100 мВ
    1000 В 1 В ± (2,5%+4)
    Параметр Значение
    Защита от перегрузки 1000 В постоянного / 750В переменного эфф.
    Входное сопротивление 10 МОм
    Измерение по синусоидальному сигналу (усреднение)
    Частотный диапазон 40 Гц ~ 400 Гц
    Предел измерения Разрешение Точность Защита
    Постоянное напряжение
    80 мВ 10 мкВ ± (0,1%+3) 1000 В постоянного 750 В переменного эфф.
    800 мВ 100 мкВ ± (0,1%+1)
    8 В 1 мВ
    80 В 10 мВ
    800 В 100 мВ
    1000 В 1 В
    Параметр Значение
    Входное сопротивление на диапазонах 80 мВ – 800 мВ ≥4000 МОм
    Входное сопротивление на диапазонах 8 В – 1000 мВ ≥10 МОм
    Защита от перегрузки 1000 В
    Предел измерения Разрешение Точность Защита
    Прозвонка, сопротивление и проводимость
    Прозвонка (800,0 Ом) 0,1 Ом 500 В эфф.
    800 Ом 0,1 Ом ± (0,5%+3)
    8 КОм 1 Ом ± (0,5%+1)
    80 КОм 10 Ом
    800 КОм 100 Ом
    8 МОм 1 КОм
    80 МОм 10 КОм ± (2%+3)
    Проводимость (80 nS) 0,01 nS ± (2%+10)
    Параметр Значение
    Прозвонка соединений (800 Ом) Напряжение разомкнутой цепи приблизительно равно 0,7 В
    Диапазоны 800 Ом – 80 МОм Напряжение разомкнутой цепи приблизительно равно 0,7 В
    Проводимость 80 nS = 12,5 МОм
    Предел измерения Разрешение Точность Защита
    Емкость конденсаторов
    1 нФ 1 пФ ± (3%+5) 500 В эфф.
    10 нФ 10 пФ ± (2%+3)
    100 нФ 100 пФ
    1 мкФ 1 нФ
    10 мкФ 10 нФ ± (3%+5)
    100 мкФ 100 нФ
    Измерения до 1нФ не нормируются
    Диапазон Разрешение Замечания Точность
    Диодный тест
    Диод 1 мВ Напряжение разомкнутой цепи приблизительно равно 3 В.
    Дисплей показывает падение напряжения при прямом токе    		 500В эфф.
    Предел измерения Разрешение Точность Защита
    Постоянный ток
    80 мА 10 мкА ± (0,3%+2) 1 А 600 В быстроплавкий керамический предохранитель
    800 мА 100 мкА
    8 А 1 мА 10 А 600 В быстроплавкий керамический предохранитель
    10 А 10 мА
    На диапазонах 8А и 10А продолжительность измерений не должна превышать 10 секунд, интервалы между измерениями должны быть не менее 15 минут.
    Переменный ток
    80 мА 10 мкА ± (0,8%+2) 1 А 600 В быстроплавкий керамический предохранитель
    800 мА 100 мкА
    8 А 1 мА ± (1,2%+2) 10 А 600 В быстроплавкий керамический предохранитель
    10 А 10 мА
    На диапазонах 8 А и 10 А продолжительность измерений не должна превышать 10 секунд, интервалы между измерениями должны быть не менее 15 минут.
    Параметр Значение
    Измерение эффективное значение напряжения синусоидальной формы
    Диапазон рабочих частот 40 Гц ~ 1 КГц
    Диапазон Разрешение Точность Защита
    Частота на диапазоне mV
    1 КГц 0,01 Гц ± (0,02%+1) 500 В эфф.
    10 КГц 0,1 Гц
    100 КГц 1 Гц
    1 МГц 10 Гц
    Параметр Значение
    Входная чувствительность <100 КГц: ≤100 мВ эфф. ≥100 КГц: ≤500 мВ эфф.
    Максимальное входное напряжение 30 В эфф.
    Режим Разрешение Защита
    Частота на диапазонах V  и V
    10 Гц ~ 10 КГц ± (0,1%+3) 1000 В эфф.
    Входное напряжение: ≥500 мВ эфф. Максимальное входное напряжение: 30 В эфф.
    Частота на диапазонах A  и mA
    50 Гц ~ 10 КГц ± (0,1%+3) 1 А 600 В быстроплавкий керамический предохранитель
    10 А 600 В быстроплавкий керамический предохранитель
    Входная амплитуда: ≥3000 единиц.
    Предел Разрешение Точность Защита
    Относительная скважность
    1%~99% 0,01% ± (0,1%+5) 500 В эфф.
    Индикация только для оценки. На диапазоне mV : ширина положительного импульса ≥30 мкс.
    Параметр Значение
    Общие характеристики
    Максимальное входное напряжение между любым гнездом и землей 1000 В
    Защита предохранителем для гнезда mA 1 А 600 В быстроплавкий керамический предохранитель
    Защита предохранителем для гнезда A 10 А 600 В быстроплавкий керамический предохранитель
    Максимум на дисплее 8000, 5 раз в сек.
    Температура Рабочая: 0ºC ~ 40ºC, хранения: -10ºC ~ 50ºC
    Относительная влажность ≤75%, 0ºC ~ 30ºC ≤50%, 31ºC ~ 40ºC
    Высота Рабочая: 2000 м, ранения: 1000 м
    Батарея питания 9 В 1 шт.
    Индикация разряда батареи символ
    Режим удержания показаний дисплея DATA HOLD на дисплее
    Индикация отрицательной полярности знак "▬"
    Индикация перегрузки знак "OL"
    Режим индикации всех символов дисплея да
    Выбор диапазона измерения атоматический и ручной
    Размеры 195х90х39 vv
    Вес около 550 г
    Соответствие стандартам безопасности IEC61010, CAT II 1000V CAT III 600V, двойная изоляция

  • Комплект поставки UNI-T UT70C

    № Наименование Количество
    1 Мультиметр цифровой с автодиапазоном UNI-T UT70C 1
    2 Комплект измерительных щупов 1
    3 Комплект измерительных крокодилов 1
    4 CD-ROM с программой 1
    5 Кабель RS232C 1
    6 Батарея 9 В 1
    7 Холстер 1
    8 Подставка 1
    9 Руководство по эксплуатации 1
