АКИП-7515 Компаратор-калибратор универсальный КМ300 СА507 СА507 + СА3600A

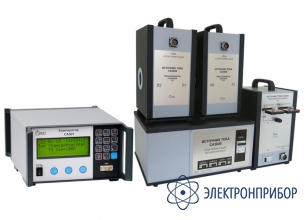

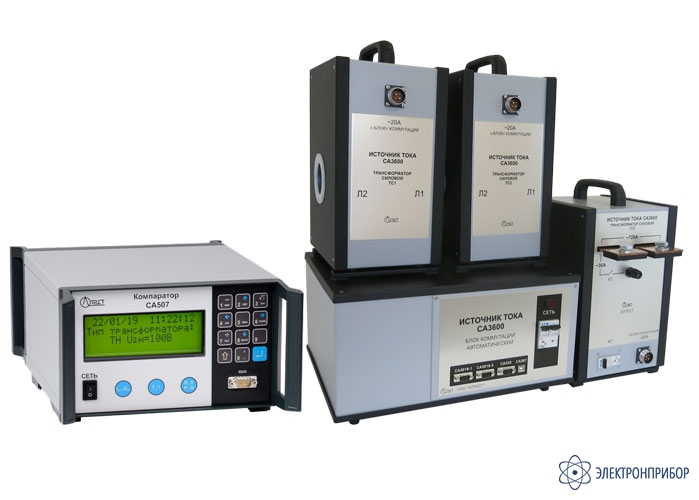

СА507 + СА3600A — компаратор

Код товара: 33889
  • 72294-18

    • Гарантия

      1.5 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      72294-18 до 24.08.2024

    • Производитель

      ОЛТЕСТ, Украина

    Сертификаты

    Назначение компаратора СА507 + СА3600A:

    Компаратор СА507 предназначен для использования в качестве устройства сравнения при проведении поверки (калибровки) трансформаторов тока и трансформаторов напряжения, а также для измерения параметров нагрузок во вторичной цепи трансформаторов тока и трансформаторов напряжения.

    В комплект поставки компаратора включен источник переменного тока СА3600 А предназначенный для питания измерительной цепи переменным током при проведении поверок (калибровок) измерительных трансформаторов тока с номинальным первичным током до 5000 А. Источник тока СА3600 А состоит из блока коммутаций БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

    Особенности компаратора СА507:

    • Поверка (калибровка) трансформаторов тока и трансформаторов напряжения в соответствии с ГОСТ 8.216 и ГОСТ 8.217;
    • Высокая точность измерений;
    • Поверка трансформаторов тока по эталонному трансформатору тока с равным номинальным вторичным током;
    • Поверка трансформаторов тока с номинальным вторичным током 1 А по эталонному трансформатору тока с номинальным вторичным током 5 А;
    • Поверка трансформаторов напряжения по эталонному трансформатору напряжения с равным номинальным вторичным напряжением;
    • Измерение мощности нагрузки трансформаторов тока и трансформаторов напряжения;
    • Возможность построения автоматизированной системы поверки трансформаторов тока (ТН) с компьютерным управлением на базе компаратора СА507;
    • Создание собственных и редактирование существующих шаблонов протоколов поверки;
    • Малые габариты и вес.

    Область применения компаратора СА507 + СА3600A:

    Комплект СА507 + СА3600A используется:

    • Производителями трансформаторов тока и трансформаторов напряжения;
    • Метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока и трансформаторов напряжения.

  • Технические характеристики компаратора CA507:

    Наименование измеряемой величины Диапазон измерений Пределы допускаемой погрешности  Диапазон вторичного напряжения (тока)
    Относительная разность вторичных напряжний двух трансформаторов напряжения, fDU -15...+15 % ± (0,005·|fDU|+1·10-4+10-4·|δDU|) % 20 В ≤ U2 ≤ 240 В
    ± (0,005·|fDU|+1·10-3+10-4·|δDU|) % 6 В ≤ U2 < 20 В
    Разность фаз вторичных напряжений двух трансформаторов напряжения, δDU -300...+300 минут ± (0,005·| δDU|+0,05+5·10-2·|fDU|) минут 20 В ≤ U2 ≤ 240 В
    ± (0,005·| δDU|+0,1+5·10-2·|fDU|) минут 6 В ≤ U2 < 20 В
    Относительная разность сил вторичных токов двух трансформаторов тока, fDI -15...+15 % ± (0,005·|fDI|+2·10-4+10-4·|δDI|) % 1 А ≤ I2 ≤ 7,5 А
    ± (0,005·|fDI|+3·10-3+10-4·|δDI|) % 0,05 А ≤ I2 < 1 А
    ± (0,005·|fDI|+1,5·10-2+10-4·|δDI|) %  0,01 А ≤ I2 < 0,05 А
    Разность фаз вторичных токов двух трансформаторов тока, δDI 300...+300 минут ± (0,005·|δDI|+0,03+5·10-2·|fDI|) минут 0,25 А ≤ I2 ≤ 7,5 А
    ± (0,005·|δDI|+0,5+5·10-2·|fDI|) минут 0,01 А ≤ I2 < 0,25 А
    Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q) 0...500 Вт (В·A) ± [0,005·√(P2+Q2)+U2ном2 ·10-7] % 50 В ≤ U2 ≤ 240 В
    ± [0,005·√(P2+Q2)+U2ном2 ·2·10-7] % 30 В ≤ U2 < 50 В
    ± [0,005·√(P2+Q2)+U2ном2 ·10-6] %  6 В ≤ U2 < 30 В
    Активная (реактивная) мощность нагрузки трансформаторов тока, P(Q) 0…500 Вт (В·A) ± [0,005·√(P2+Q2)+I2ном2 ·3·10-4] % 0,01 А ≤ I2 ≤ 7,5 А
    Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B) 0…0,05 См ± [0,005·√(G2+B2)+1·10-7] % 50 В ≤ U2 ≤ 240 В
    ± [0,005·√(G2+B2)+2·10-7] % 30 В ≤ U2 < 50 В
    ± [0,005·√(G2+B2)+1·10-6] % 6 В ≤ U2 < 30 В
    Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X) 0...200 Ом  ± [0,005·√(R2+X2)+3·10-4] % 0,01 А ≤ I2 ≤ 7,5 А
    Сила тока во вторичной цепи эталонного трансформаторов тока 0,01...7 А  ± 0,5 % _
    Напряжение во вторичной цепи эталонного трансформатора напряжения 0,1...240 В  ± 0,5 %  _
    Частота вторичного тока и напряжения эталонного трансформатора 48...62 Гц ± 0,1 Гц _
    Параметр Значение
    Общие характеристики
    Электропитание прибора:
    - Номинальное напряжение
    - Номинальная частота
    220/230 В
    50 Гц
    Температура окружающего воздуха 0...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 250 × 150 × 350 мм
    Масса 4,5 кг

    Примечание:
    fDU – числовое значение результата измерения относительной разности вторичных напряжений двух     трансформаторов напряжения, %;
    δDU – числовое значение результата измерения разности фаз вторичных напряжений двух     трансформаторов напряжения, минуты;
    fDI – числовое значение результата измерения относительной разности сил вторичных токов двух     трансформаторов тока, %;
    δDI – числовое значение результата измерения разности фаз вторичных токов двух     трансформаторов тока, минуты;
    U2ном – числовое значение номинального вторичного напряжения эталонного     трансформатора напряжения, В;
    P – числовое значение результата измерения активной мощности, Вт;
    Q – числовое значение результата измерения реактивной мощности, В·A;
    I2ном – числовое значение номинального значения силы вторичного тока     трансформатора тока, используемого в качестве эталонного, A;
    G – числовое значение результата измерения активной проводимости, См;
    B – числовое значение результата измерения реактивной проводимости, См;
    R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
    X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.

    Технические характеристики источника тока CA3600 A:

    Диапазон регулирования силы тока Используемый трансформатор силовой
    от 0,01 до 36 А (максимально ~ 40 В) Трансформатор силовой ТС3
    от 0,05 до 720 А (максимально ~ 5 В) Трансформатор силовой ТС3
    от 0,05 до 3000 А (максимально ~ 1 В) Трансформатор силовой ТС1
    от 0,1 до 6000 А (максимально ~ 2 В) Трансформатор силовой ТС1 + Трансформатор силовой ТС2
    Параметр Значение
    Общие характеристики
    Электропитание прибора:
    - номинальное напряжение
    - номинальная частота
    220/230 В
    50 Гц
    Температура окружающего воздуха 0 °C...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры:
    - блок коммутаций
    - трансформатор силовой ТС1
    - трансформатор силовой ТС2
    - трансформатор силовой ТС3
    480 × 260 × 180 мм
    300 × 300 × 165 мм
    300 × 300 × 165 мм
    352 × 210 × 188 мм
    Масса:
    - блок коммутаций
    - трансформатор силовой ТС1
    - трансформатор силовой ТС2
    - трансформатор силовой ТС3
    27 кг
    17 кг
    17 кг
    29 кг

  • Комплект поставки СА507 + СА3600A

    № Наименование Количество
    1 Компаратор СА507 1
    2 Кабель измерительный КИ(U), длина 1,5 м 1
    3 Кабель измерительный КИ(I), длина 1,5 м 1
    4 Кабель функционального заземления FE 1
    5 Кабель питания 1
    6 Перемычка с U – образными наконечниками 1
    7 U–образный наконечник, ø8 мм 10
    8 Кабель USB2AB/2 1
    9 Мера отношения токов МОТ-2 1
    10 Мера емкости МЕ-1 1
    11 Сумка СА507 1
    12 Руководство по эксплуатации, Часть 1, Техническая эксплуатация 1
    13 Руководство по эксплуатации, Часть 2, Методика поверки 1
    14 Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК 1
    15 Паспорт 1
    16 Программное обеспечение компаратора (диск инсталляционный) 1
    17 Блок коммутаций СА3600 А 1
    18 Трансформатор силовой ТС1 1
    19 Трансформатор силовой ТС2 1
    20 Трансформатор силовой ТС3 1
    21 Токовод 3000 А, длина 2,5 м 2
    22 Токовод 720 А, длина 1 м 3
    23 Кабель силовой КС3600 3
    24 Кабель питания КП3600 1
    25 Кабель USB2AB/2 1
    26 Паспорт 1
    27 Сумки укладочные 5
