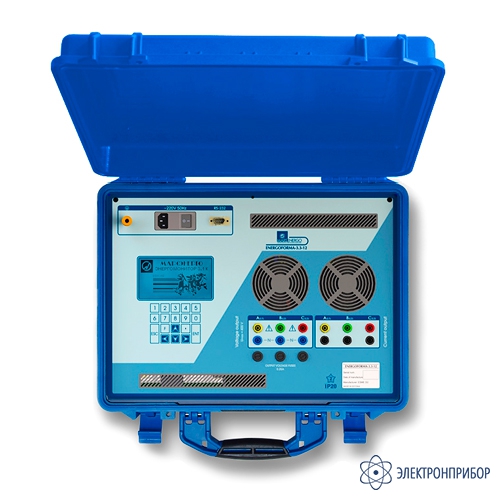

Энергоформа 3.3-12 — источник переменного тока и напряжения трехфазный программируемый

Код товара: 47525
  • Назначение источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-12:

    Источник переменного тока и напряжения (фиктивной мощности) Энергоформа 3.3-12 осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.

    Применяется:

    • при поверке средств измерений (СИ) активной, реактивной и полной мощности и энергии (в том числе электросчетчиков);
    •  при поверке СИ показателей качества электроэнергии (ПКЭ) в соответствии с ГОСТ 30804.4.30-2013 ГОСТ 30804.4.7-2013;
    • при поверке СИ действующего значения напряжения и тока промышленной частоты.

    Особенности источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-12:

    • гармонический состав сигнала - до 50-й гармоники и 50,5 интергармоники;
    • емкость библиотеки форм сигналов, имитирующих характерные искажения переменного тока, возникающие в электрических сетях различных групп потребителей - не менее 200 форм.
  • Технические характеристики источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-12:

    Параметр Диапазон установки выходного значения по каждой фазе Дискретность установки
    Напряжение, В до 264 0,01
    Ток, А до 12 0,0001
    Частота первой гармоники, Гц 42,5...70 0,01
    Фаза; Фазовый угол между напряжением первой и n-й гармоники одной фазы; Фазовый угол между током первой и n-й гармоники одной фазы, град 0...360 0,01
    Гармонический состав сигнала, n 50 -
    Нестабильность мощности не более за минуту, % ±0,05 -
    Выходная мощность источника тока, В·А
    напряжения, В·А

    5
    10
    -
  • Комплект поставки Энергоформа 3.3-12

    Наименование Количество
    1 Источник Энергоформа 3.3-12 1
    2 Кабель питания 1
    3 Кабель для связи по интерфейсу RS-232 1
    4 Программное обеспечение «Энергоформа» (CD или Flesh) 1
    5 Комплект кабелей измерительных (цвета – зеленый, желтый, синий и красный) 1
    6 Комплект кабелей для подключения к выходам тока (12 А) 3
    7 Переходник USB-4COM 1
    8 Инструкция по эксплуатации 1
    9 Паспорт 1
    10 Руководство по эксплуатации 1
    11 Упаковка 1
  • Дополнительная комплектация Энергоформа 3.3-12

  • Рекомендуемые замены Энергоформа 3.3-12

  • Файлы для Энергоформа 3.3-12

Файлы для Энергоформа 3.3-12
