Энергоформа 3.3-12-М, Энергоформа 3.3-12 М, Энергоформа 3.3 12М

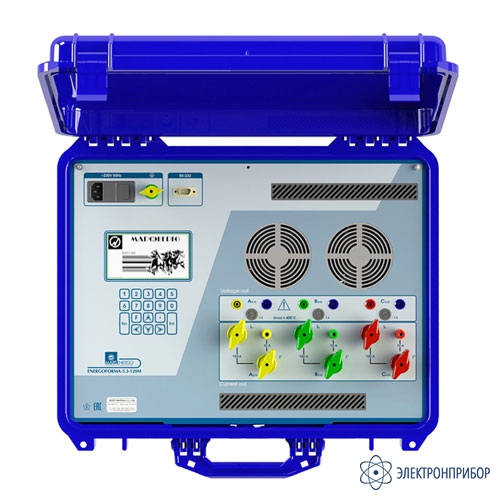

Энергоформа 3.3-120М — источник переменного тока и напряжения трехфазный программируемый
Код товара: 65911-
-
Гарантия
1.5 года
-
Производитель
Сертификаты
Назначение источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М:
Переносной источник фиктивной мощности, переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-120М осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала при поверке СИ электроэнергии.
Источник в составе установки УППУ-МЭ адаптирован для поверки интеллектуальных счетчиков электроэнергии, выпускаемых в соответствии с ФЗ № 522-ФЗ от 27.12.2018 и ПП РФ № 890 от 19.06.2020.
Применяется для комплектации переносных поверочных установок серии УППУ-МЭ совместно с эталонными приборами Энергомонитор 3.3Т1 и Энергомонитор 3.1КМ, предназначенных для поверки:
- классических и интеллектуальных счетчиков электроэнергии (1-фазных и 3-фазных) с функцией измерения ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019;
- электроизмерительных приборов, в том числе бортовых с Fном = 400 Гц;
- анализаторов ПКЭ (класс А, класс S) в соответствии с ГОСТ 32144;
- измерительных преобразователей.
-
-
Технические характеристики источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М:
Параметр Диапазон установки выходного значения по каждой фазе Дискретность установки Напряжение 3 ... 480 В 1 мВ Ток 0.001 ... 120 А 0.1 мА Частота первой гармоники 40 ... 450 Гц 0.01 Гц Значения фазовых сдвигов между токами и напряжениями для всех фаз –179.99° ... +180.00° 0.01° Нестабильность мощности, не более 0.05 %/мин - Выходная мощность:
источника тока, В·А
напряжения, В·А
60
30- Параметр Значение Потребляемая мощность по цепи переменного тока не более 600 ВА Диапазон рабочих температур от +10 до +35 °С Габариты (Д×Ш×В) 555 × 430 × 220 мм Масса не более 18 кг Преимущества нового источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М по сравнению с предыдущей моделью:
Параметр Значение Энергоформа 3.3-100 Энергоформа 3.3-120М Генерируемый ток до 120 А до 120 А Генерируемое напряжение фазное до 268 В до 480 В Генерируемые гармоники до 50-й до 50-й Выходная мощность на каждую фазу тока 180 В·А – при значении силы выходного тока от 11 до 120 А;
5 В·А – при значении силы выходного тока от 0,001 до 10,9 А60 В·А на всем диапазоне тока Выходная мощность на каждую фазу напряжения 10 В·А 30 В·А Частота основной гармоники от 45 до 70 Гц от 40 до 450 Гц Габаритные размеры ДхШхВ 546 × 423 × 250 мм 555х430х220 мм Масса 20 кг 18 кг -
Комплект поставки Энергоформа 3.3-120М
№ Наименование Количество 1 Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-120М 1 2 Кабель питания 1 3 Инструкция по эксплуатации 1 4 Паспорт 1 5 Упаковка 1 6 Кабель для связи по интерфейсу RS-232 1 7 Программное обеспечение «Энергоформа» (флэш-диск) 1 8 Комплект измерительных кабелей 1 9 Переходник USB-4RS232 1 10 Транспортная тара 1 -
Дополнительная комплектация Энергоформа 3.3-120М
-
Совместимость с Энергоформа 3.3-120М
-
Файлы для Энергоформа 3.3-120М
Файлы для Энергоформа 3.3-120М
