НЕВА-ТЕСТ 3303 Л, НЕВА-ТЕСТ 3303-Л, НЕВА ТЕСТ 3303Л, НЕВА-ТЕСТ-3303Л

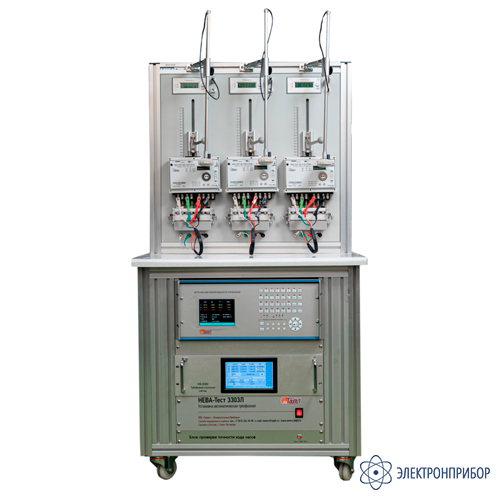

НЕВА-ТЕСТ 3303Л — автоматическая установка трехфазная для поверки электросчетчиков
Код товара: 36844-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
85874-22 до 14.06.2027
-
Единый реестр РРП
РЭ-1617/20
Сертификаты
Назначение автоматической установки трехфазной для поверки электросчетчиков НЕВА-ТЕСТ 3303Л:
Трехфазная лабораторная установка НЕВА-ТЕСТ 3303Л для поверки счетчиков электрической энергии предназначена для регулировки, калибровки и поверки средств измерения активной, реактивной, полной мощности и энергии, средств измерения промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
Установка соответствует требованиям ГОСТ 22261, ГОСТ 51350 и ГОСТ 14254.
Особенности автоматической установки трехфазной для поверки электросчетчиков НЕВА-ТЕСТ 3303Л:
- установка позволяет проводить следующие измерения для:
- определения относительной погрешности;
- определения стандартного отклонения (S) при определении погрешности;
- проверки отсутствия самохода;
- проверки стартового тока;
- проверки постоянной счетчика;
- проверки счетного механизма;
- определения дополнительных погрешностей при смене чередования фаз, при изменении напряжения и частоты сети, при наличии гармоник в цепях тока и напряжения, при несимметрии нагрузки, при небалансе фазных напряжений; - для регулировки и поверки трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии;
- для регулировки и поверки однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- для регулировки и поверки энергетических фазометров и частотомеров;
- для регулировки и поверки вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот;
- установка позволяет одновременно поверять до 3 счетчиков;
- ПО позволяет осуществлять управление работой установки с персонального компьютера, обеспечивающего сохранение результатов поверки в базах данных с возможностью формирования результатов поверки в виде протоколов;
- ПО позволяет пользователю самостоятельно формировать вид протокола поверки;
- применяется в качестве эталона по действующим ГПС:
- по мощности, переменному току и напряжению.
-
-
Технические характеристики автоматической установки трехфазной для поверки электросчетчиков НЕВА-ТЕСТ 3303Л:
Параметр Нормируемое значение параметра для установок класса точности Класс точности 0,05 Класс точности 0,1 Диапазон задания, действующего (среднеквадратического) значения переменного тока с дискретностью задания 0.001А, А от 0.001 до 120.00 (100.00*) Диапазон задания, действующего (среднеквадратического) значения переменного напряжения (UФ /UЛ) с дискретностью задания 0.01 В, В от 1.0/1.7 до 300/519 Диапазон задания фазового угла между фазными напряжениями (φU) и между током и напряжением (φUI) первой гармоники одной фазы с дискретностью задания 0.1, градус от 0 до 360 Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 20% по напряжению и не более 40% по току от 2 до 21 Диапазон задания частоты 1-й гармоники переменного тока с дискретностью задания 0.01, Гц от 40 до 70 Пределы допускаемой абсолютной погрешности задания частоты 1-ой гармоники переменного тока, Гц в диапазоне ± 0,05 Нестабильность установленного значения активной мощности за 180 с (при Кр=1, токе до 100А, напряжение до 300В), % ± 0,05 Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока (до 100А) и напряжения (до 300В), % ± 1,0 Полная мощность, потребляемая от сети питания, ВА 1300 Основная относительная погрешность измерения мощности 0,05 0,1 Выходная мощность установок по каждой фазе ВА:
- в цепи тока:
без развязывающих ТТ
с развязывающими ТТ
- в цепи напряжения
50
20
75Масса для установок, кг:
- без развязывающих ТТ
- с развязывающими ТТ
130
200Среднее время наработки на отказ, ч 50 000 Средний срок службы, лет 10 Габаритные размеры (ГхШхВ), мм 700х800х1500 Погрешность измерения периода следования импульсов, млн-1 (для варианта исполнения 3303Л Т с блоком проверки точности хода часов) ±0.5*10-6 Примечание:
*для варианта исполнения 3303Л и c трехфазными РТТ (с РТТ выпускаются только установки класса точности 0.1 в лабораторном варианте исполнения). -
Комплект поставки НЕВА-ТЕСТ 3303Л
№ Наименование Количество 1 Автоматическая установка трехфазная для поверки электросчетчиков НЕВА-ТЕСТ 3303Л 1 2 Кабель интерфейса RS-232 2 3 Кабель для подключения напряжения 3х1,5 мм2 3 4 Кабель перемычки токовых цепей 3 5 Кабель для подключения импульсных выходов счетчиков 3 6 Кабель для подключения счетчиков по RS-485 3 7 Сменные токовые наконечники колодки подключения 18 8 Головки фотосчитывающие 3 9 Переходник USB-COM 1 10 Руководство по эксплуатации 1 11 Методика поверки 1 12 Программное обеспечение (CD) 1 13 Формуляр 1 -
