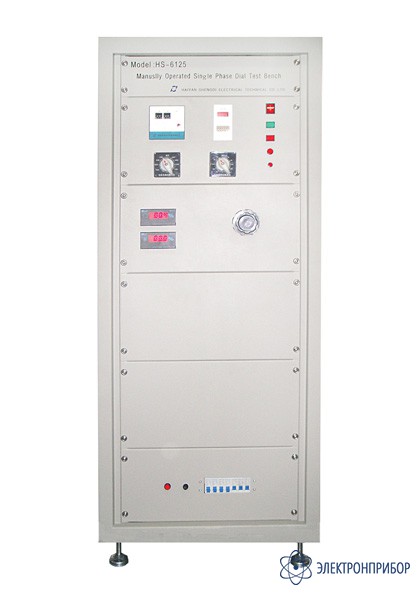

НЕВА-Тест 6125 — установка технологического прогона

Код товара: 36853

    Назначение:

    Установка технологического прогона НЕВА-Тест с источником фиктивной мощности предназначена для проведения испытаний счетчиков электроэнергии. Установка комплектуется вольтметром, амперметром и другими измерительными приборами. Длительное воздействие различных нагрузок на счетчики.

    Особенности:

    • Стойка для навески счетчиков и источника энергии на алюминиевой раме. Крепление счетчиков двустороннее, в 4 ряда, в каждом ряду по 12 счетчиков.
    • Стойка навески счетчиков и источник энергии контролируются раздельно, условия на стойке можно регулировать в соответствии с реальными, к одному источнику энергии можно присоединять от одной до четырех стоек.
    • Сдвиг фазы на выходе производится фазорегулятором.
    • Отображение напряжения, тока, фаз (измеритель мощности) в цифровом виде.
    • Есть функция ведения процесса по импульсам от счетчиков или по времени.
    • Есть функция защиты счетчиков от избытка выходного напряжения и функция сброса выходных сигналов.
    • Есть порт интерфейса 485, для удобства проверки показателей многофункциональных счетчиков электроэнергии (входит в комплект).
    • На каждой стойке для навески счетчиков установлен развязывающий трансформатор для проверки счетчиков, имеющих в качестве датчиков тока шунты.
    • Есть функция переключения выходов при условиях различных нагрузок, чтобы удовлетворить различным условиям в технических требованиях.
    • Установка имеет три выходных канала для формирования напряжений и три выходных канала для формирования тока с независимой регулировкой.
    • В установке имеется функция установки времени тестирования на источнике фиктивной мощности.

  • Технические характеристики:

    Параметр Значение
    Выходное напряжение 200 В, диапазон регулирования: 0-120 %
    Выходной ток 20A, 10A, 5A, 1A, диапазон регулирования: 0-120 %
    Коэффициент несинусоидальности по напряжению и току не превышает 5 %
    Максимальная потребляемая мощность источником фиктивной мощности 3500 ВА
    Питание установки ~50 Гц, 220 В ±10 %
    Условия эксплуатации 20 °С±5 °С, относительная влажность ≤ 75 %
    Габаритные размеры шкафа управления 600×600×1830 мм
    Габаритные размеры стойки 1950×500×1800 мм


    Стойки для навески счетчиков представляют собой двухстороннюю стойку на 4-х колесах. Общее число навешиваемых счетчиков 96 шт на стойку: 4 ряда по 12 счетчиков с каждой стороны. Приборы индикации: по каждой фазе 3 дисплея (напряжение, ток, угол) по 3 разряда плюс знак.
