ТТР 3 100, ТТР3100

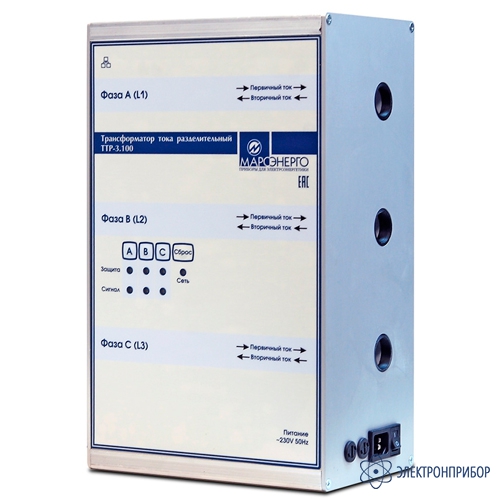

ТТР-3.100 — трансформатор тока разделительный трехфазный
Код товара: 68583-
-
Гарантия
1.5 года
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
85612-22 до 23.05.2027
-
Производитель

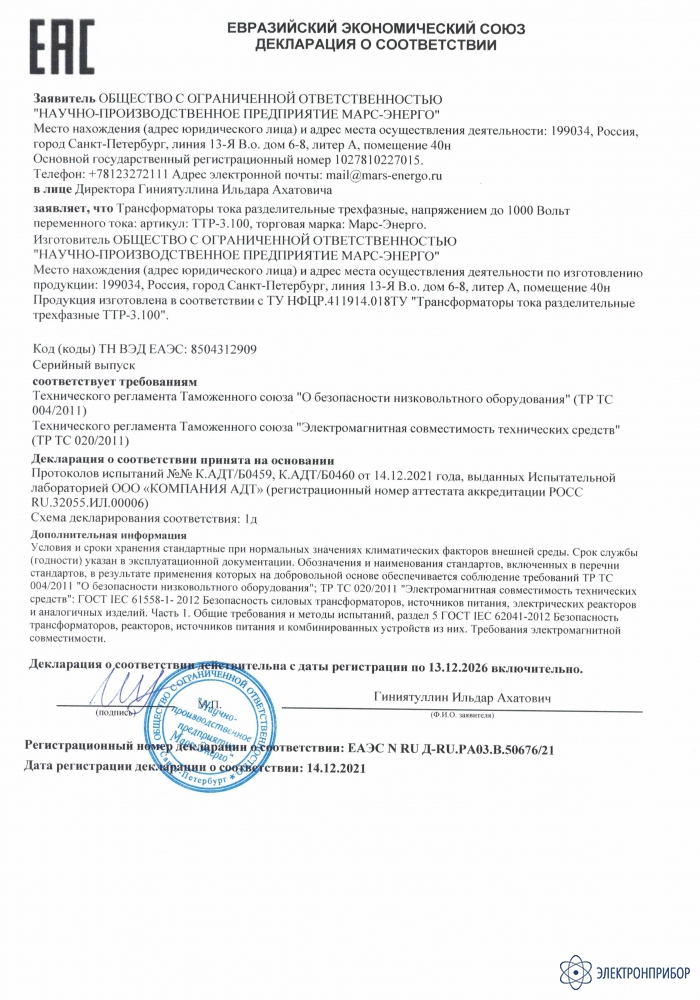

Сертификаты
Назначение трансформатора тока разделительного трехфазного ТТР-3.100:
Трансформаторы ТТР-3.100 предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.
Применение трансформатора тока разделительного трехфазного ТТР-3.100:
Трансформаторы ТТР-3.100 применяются для поверки и калибровки однофазных и трехфазных счетчиков электрической энергии переменного тока на многоместных поверочных установках УППУ-МЭ 3.1КМ-С. С помощью одного ТТР-3.100 возможна поверка одновременно трех однофазных счетчиков.

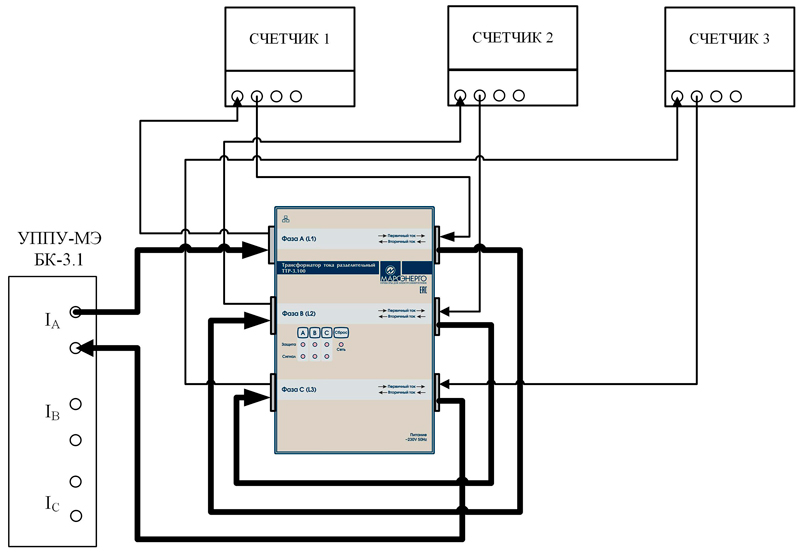

Схема подключения цепей тока при поверке трех однофазных счетчиков

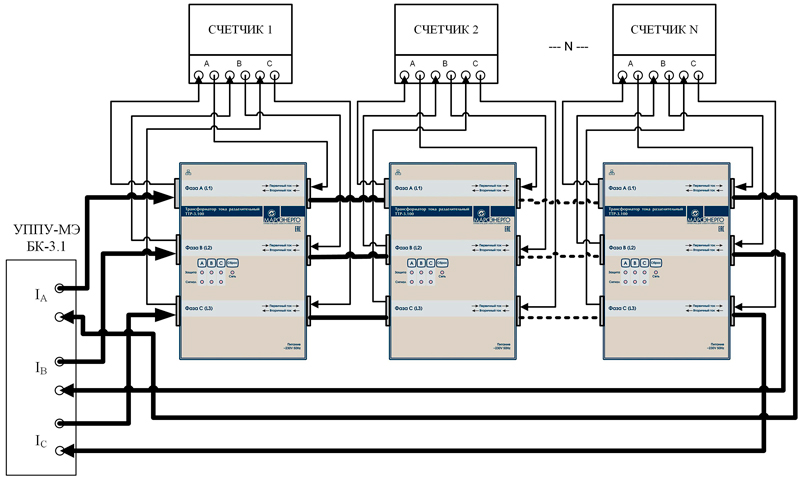

Схема подключения цепей тока при поверке N трехфазных счетчиков
-
-
Технические характеристики трансформатора тока разделительного трехфазного ТТР-3.100:
Параметр Значение Основные метрологические характеристики Диапазон измерений среднеквадратического значения силы переменного тока от 0,005 до 120 А Пределы допускаемой основной относительной токовой погрешности в поддиапазоне От 5 до 50 мA ±0,2 % От 50 мА (включительно) до 1 A ±0,05 % От 1 до 120 A ±0,02 % Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов От 5 мА до 1 A ±2 мин От 1 до 120 A ±1 мин Общие характеристики Электропитание от сети переменного тока 207 ... 253 В,
45 ... 55 ГцПотребляемая мощность по цепи переменного тока Не более 80 ВА Диапазон рабочих температур От +18 до +28 °С Номинальный коэффициент трансформации 1:1 Номинальное значение первичного тока 100 А Нормальная область значений частоты От 45 до 66 Гц Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока Не более 5,0 мОм Технология передачи данных Fast Ethernet, IEЕЕ 802.3 Интерфейс канала 100Base-TX RJ 45 Количество портов Ethernet 1 Габариты 350 х 220 х 150 мм Масса Не более 15 кг -
Комплект поставки ТТР-3.100
№ Наименование Количество 1 Трансформатор тока разделительный трехфазный ТТР-3.100 1 2 Кабель питания 230 В 1 3 Руководство по эксплуатации 1 Дополнительная комплектация ТТР-3.100:
(Поставляется за отдельную плату)
№ Наименование 1 Флеш-накопитель с ПО 2 Кабель Ethernet 3 Методика поверки -
Файлы для ТТР-3.100
Файлы для ТТР-3.100
