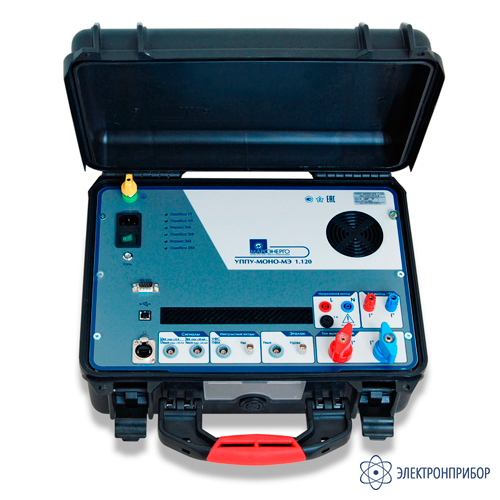

УППУ-МОНО-МЭ-1.120 — переносная поверочная установка

Код товара: 74639
  • 89778-23
    2 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89778-23 до 22.08.2028

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Сертификаты

    Описание переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    Компактная переносная поверочная однофазная установка УППУ-МОНО-МЭ-1.120 для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

    Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

    Класс точности: 0,05.

    Варианты исполнения переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    УППУ-МОНО-МЭ-1.120-300-60/30-П — установка переносная в виде моноблока, предназначена для калибровки и поверки на местах счетчиков электроэнергии классом точности 0,2; 0,2S и менее точных.

    УППУ-МОНО-МЭ-1.120-300-60/30-П-К — модель с буквой "-К" также предназначена для калибровки и поверки на местах измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока.

    Назначение переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    Установка УППУ-МОНО-МЭ 1.120 предназначена для поверки и калибровки:

    • однофазных интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144;

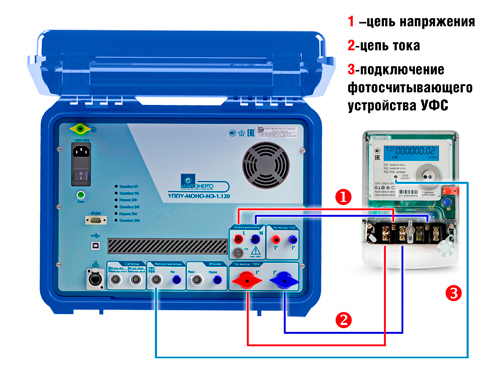

    Рис.1. Схема поверки

    • однофазных измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения.

    Рис.2. Схема поверки

    Применение переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    УППУ-МОНО-МЭ-1.120 применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

    Преимущества переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    • компактность (в одном корпусе объединены три прибора);
    • автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки);
    • сокращение времени поверки за счет быстрого подключения и минимума коммутации.

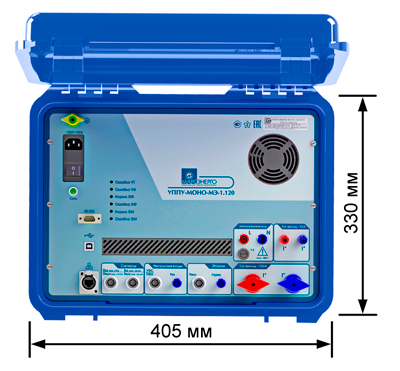

    Рис.3. Габаритные размеры УППУ-МОНО-МЭ-1.120

  • Технические характеристики переносной поверочной установки УППУ-МОНО-МЭ-1.120:

    Параметр Диапазон Значение погрешности
    Эталонный счетчик
    Напряжение
    Пределы: Uн = 60, 120, 240 В    		 6...288 В Относительная
    ±0,02 % + ∆
    Ток
    Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А    		 1 мА...120 А Относительная
    ±0,02 % + ∆
    Частота 40...70 Гц Абсолютная
    ±0,002 Гц
    Угол 0°...360° Абсолютная
    ±0,01°
    Коэффициент мощности 0,1...1,0 Абсолютная
    ±0,005
    Мощность активная 0,1Uн...1,2Uн
    0,1Iн...1,2Iн    		 Относительная
    ±0,05 % + ∆
    Источник сигналов
    Параметр Диапазон Дискретность установки Значение
    Напряжение
    Пределы: Uн = 60/220 В
    Искажения
    Мощность на фазу (максимум)    		 3...300 В 0,01 В

    ≤1 %
    30 ВА
    Ток
    Пределы: Iн = 1, 10 и 100 А
    Искажения
    Мощность на фазу (максимум)    		 0,0025...120 А 0,0001 А

    ≤1 %
    60 ВА
    Частота 45...70 Гц 0,01 Гц
    Регулирование угла фазы -180°...+180° ±0,01°
    Спектр сигнала напряжения и тока
    Гармоники
    Интергармоники
    2...50
    0,5...50,5
    Измеритель-калибратор
    Параметр Диапазон Значение погрешности
    Входное постоянное Приведенная
    Напряжение -15...+15 В
    0...15 В    		 ±0,03 %
    Ток -7,5...+7,5 мА
    0...30 мА    		 ±0,05 %
    Выходное постоянное Абсолютная
    Напряжение -10,5...+10,5 В ±0,002 В
    Ток -24...+24 мА ±0,005 мА
    Импульсный вход
    Параметр Значение
    Уровень 5...15 В
    Частота (максимальная) 36 кГц
    Длительность >14 мкс
    Постоянная 1 ... 999 999 999  имп./(кВт · ч)
    Общие характеристики
    Потребляемая мощность по цепи переменного тока не более 400 ВА
    Электропитание от сети переменного тока 195...253 В,
    47...63 Гц
    Диапазон рабочих температур +10...+35 °С
    Габаритные размеры (ШхВ) 405х330 мм
    Масса не более 12 кг

    Примечание:
    ∆ — дополнительная погрешность.

  • Комплект поставки УППУ-МОНО-МЭ-1.120

    № Наименование УППУ-МОНО-МЭ-1.120-300-60/30-П УППУ-МОНО-МЭ-1.120-300-60/30-П-К
    1 Переносная поверочная установка УППУ-МОНО-МЭ-1.120 в выбранном исполнении 1 1
    2 Кабель для связи по интерфейсу USB 1 1
    3 Кабель Ethernet 2 м (RJ-45 – RJ-45) 1 1
    4 Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора" на USB-drive 1 -
    5 Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора", "ПТНЧ" и "Энергия" на USB-drive - 1
    6 Кабель питания 1 1
    7 Кабель напряжения УППУ 2 2
    8 Кабель тока 3 (12 А) 2 2
    9 Кабель тока 4 (12А) 2 2
    10 Кабель тока 4 (100А) 2 2
    11 Устройства фотосчитывающие УФС-Э и УФС-И (с держателем 1 штука) 1 1
    12 Пульт формирования импульсов ПФИ 1 1
    13 Кабель для подключения к входу "FВХ" 1 1
    14 Кабель для подключения к выходу "FВЫХ" - 1
    15 Кабель для подключения к входам "UВХ/UВЫХ" и "IВХ/IВЫХ" - 1
    16 Упаковка 1 1
    17 Руководство по эксплуатации 1 1
    18 Формуляр 1 1

    Дополнительная комплектация УППУ-МОНО-МЭ-1.120

    (Поставляется за отдельную плату)

    № Наименование
    1 Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток»
    2 Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами УФС-Э и УФС-И
    3 Оптический адаптер AO-USB
    4 Модуль коррекции времени МКВ-02Ц
    5 Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами КТ-1-300, КТ-3-100, КТ-3-10, КТ-3-20
    6 Измеритель параметров микроклимата
