ILF G2 PRO — устройство определения фазы и фидера

Код товара: 63153
  • Устройство определения фазы и фидера ILF G2 PRO Устройство определения фазы и фидера ILF G2 PRO Устройство определения фазы и фидера ILF G2 PRO
    Является модификацией ILF G2

    Описание устройства определения фазы и фидера ILF G2 PRO:

    Определение фазы и фидера

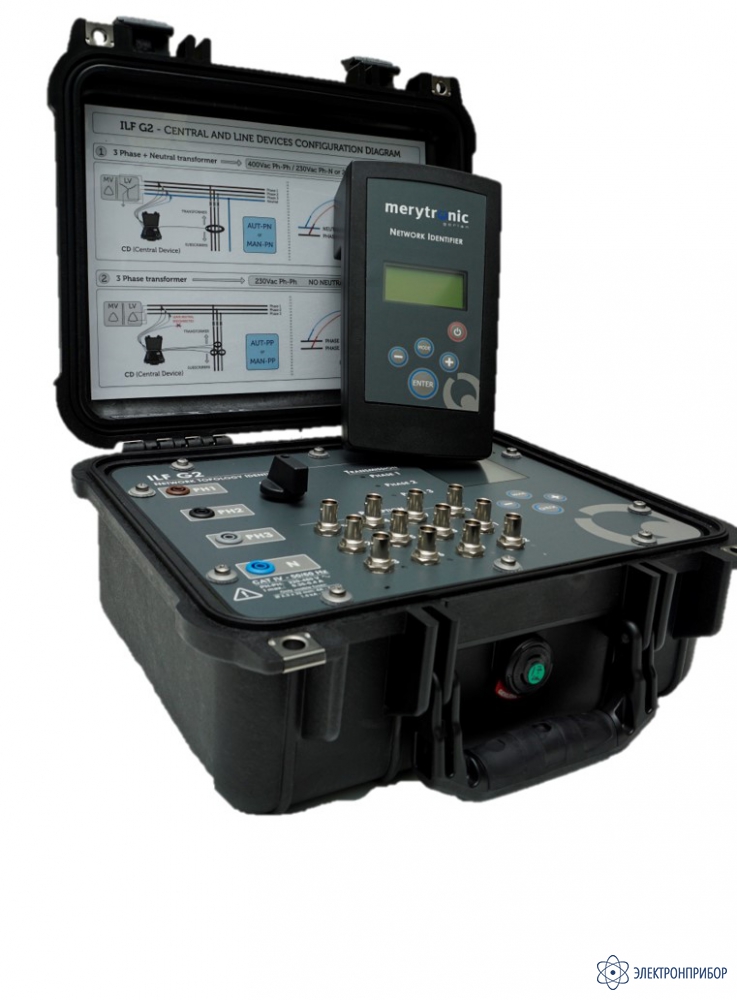

    Устройство ILF G2 PRO предназначено для получения информации о том, к какой фазе и к какому фидеру низковольтной сети подключены потребители. Благодаря ILF G2 PRO пользователи могут получить детальную информацию о подключении потребителя низковольтной сети. Данный прибор состоит из двух устройств: центрального и линейного. При идентификации сети устройства обмениваются информацией для определения фазы и фидера. Примечание: Компания СКБ ЭП является официальным эксклюзивным представителем устройств компании-производителя, сами приборы разработаны и произведены в Испании компанией Merytronic.

    Возможность работы без обесточивания сети

    ILF G2 PRO – это индикатор фазы и фидера нового поколения, который позволяет работать в низковольтной сети, находящейся под напряжением. При работе с данным устройством нет необходимости обесточивать сеть, эта система позволяет быстро, удобно и безопасно для пользователя проводить анализ распределительной сети и получать необходимую информацию о ней.

    Дополнительные возможности с использованием технологии Bluetooth и специального приложения GridGIS

    Для облегчения сбора данных при идентификации сети линейное устройство прибора ILF G2 PRO оснащено Bluetooth.

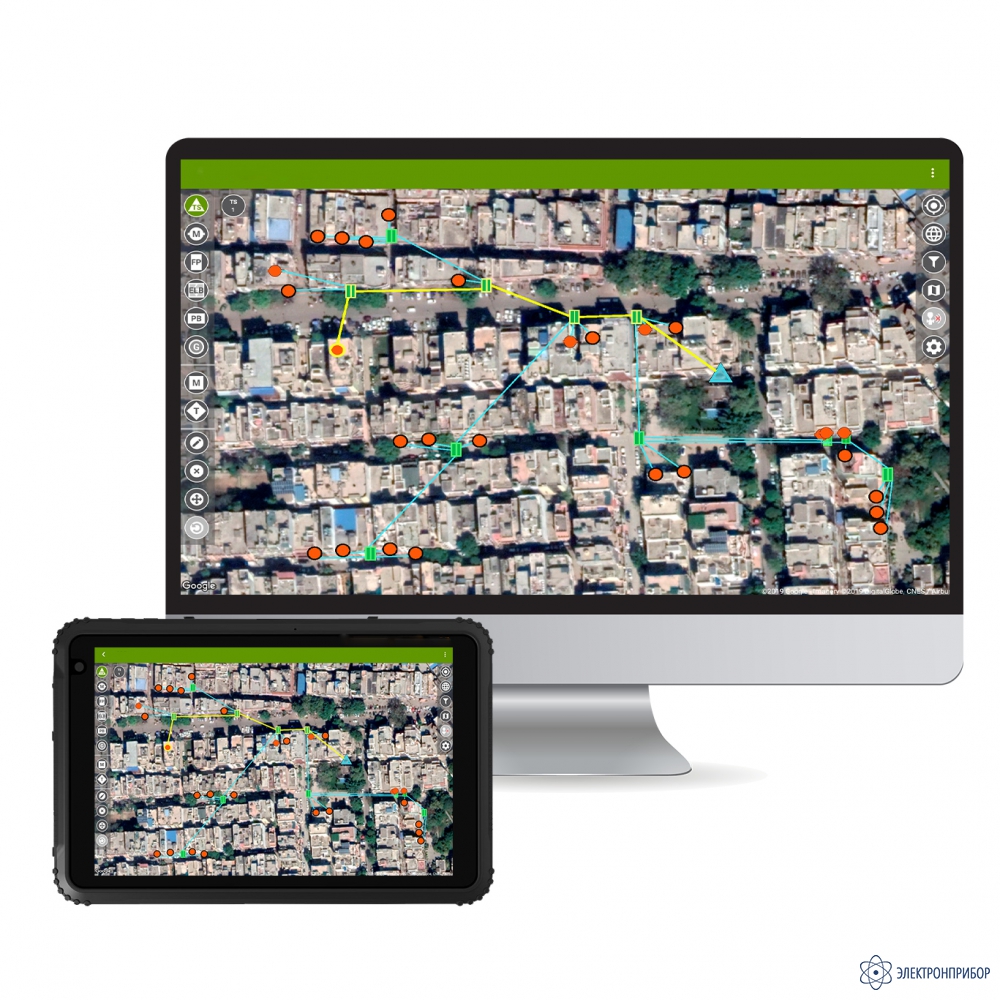

    Также пользователи могут ускорить сбор, хранение и передачу данных при помощи приложения GridGIS Connect (дополнительная комплектация). Использование приложения сокращает временные затраты, и при передаче данных нет необходимости переписывать полученную информацию вручную.
    Приложение GridGIS Connect:

    1. Снижает временные затраты и оптимизирует рабочий процесс;
    2. Упрощает процесс сбора и хранения данных;
    3. Делает передачу данных более простой и помогает избежать ошибок при вводе информации.

    Расстояние более 1 км

    Данный прибор позволяет определять фазу и фидер у потребителя на достаточно большом расстоянии.
    В зависимости от конфигурации сети расстояние до конечного пользователя может быть более 1 км.

    Легкость в работе и малые габариты

    Центральное устройство весит 4 кг, а каждое линейное устройство - всего 0,75 кг, что делает прибор ещё более удобными в использовании и лёгким при транспортировке.

    Отличительными особенностями устройства являются минимальное количество настроек, быстрое подключение к сети, автоматическая оценка состояния подключения.

    Высокая степень защищённости и соответствие требованиям безопасности

    Сетевые идентификаторы Merytronic соответствуют директиве ЕС по радиооборудованию 2014/53/EU, директиве ЕС по низковольтному электрооборудованию 2014/35/UE и директиве ЕС по ограничению использования опасных веществ 2011/65/UE.

    Оборудование разработано для использования как внутри, так и снаружи помещений, включая влажные помещения, так как центральное устройство имеет степень защиты IP 65, а линейное устройство имеет степень защиты IP 54 в соответствии со стандартом IEC 60529.

  • Доступен в модификациях:

    Параметр ILF G2 ILF G2 PRO
    Возможное количество уровней в сети для подключения 1 4
    Приложение GridGIS Connect входит в комплект поставки - +
    Количество трансформаторных подстанций, которые можно идентифицировать единовременно 8 99
    Функция прерывания идентификации - +

    Технические характеристики устройства определения фазы и фидера ILF G2:

    Параметр Значение
    Степень защиты IP при работе (с подключенным кабелем питания) IP65
    Способ информирования о результатах LED и графический дисплей
    Напряжение (Фаза-ноль) 130-280В (АС)
    Напряжение (Фаза-фаза) 220-480В (АС)
    Напряжение (максимальное) 480В (АС)
    Максимальный ток 0,35 А-0,40 А
    Частота сети (по умолчанию) 50/60Гц ± 0,5Гц
    Длина соединительного кабеля 300 см
    Длина кабеля катушки Роговского 200 см
    Защита от короткого замыкания 4А 6,3x32 мм предохр. класса Т
    Защита от ошибочного подключения Внутренняя
    Диапазон рабочих температур от - 20ºC до +60ºC
    Частотный диапазон Bluetooth 2,402-2,480 ГГц
    Выходная мощность Bluetooth +1,5 дБм
    Максимальная высота использования 3000 м
    Габариты Линейного устройства 120 x 220 x 65 мм
    Вес 0,75 кг
    Степень защиты IP IP54
    Способ информирования о результатах Графический дисплей
    Батарейки 4x1.5 В AA (6 В DC)
    Напряжение (Фаза-ноль) 90-265 В (AC)
    Напряжение (максимальное) 480 В (AC)
    Частота сети (по умолчанию) 50/60Гц ± 0,5Гц
    Длина соединительного кабеля 180 см
    Защита от короткого замыкания 16A 6,3x32 мм предохр. класса F
    Защита от чрезмерно высоких температур Внутренняя
    Диапазон рабочих температур от - 10ºC до +55ºC
    Частотный диапазон Bluetooth 2,402-2,480 ГГц
    Выходная мощность Bluetooth +1,5 дБм
    Максимальная высота использования 2000 м
    Язык интерфейса Английский
    Габариты Центрального устройства 343x327x152 мм
    Вес 4 кг

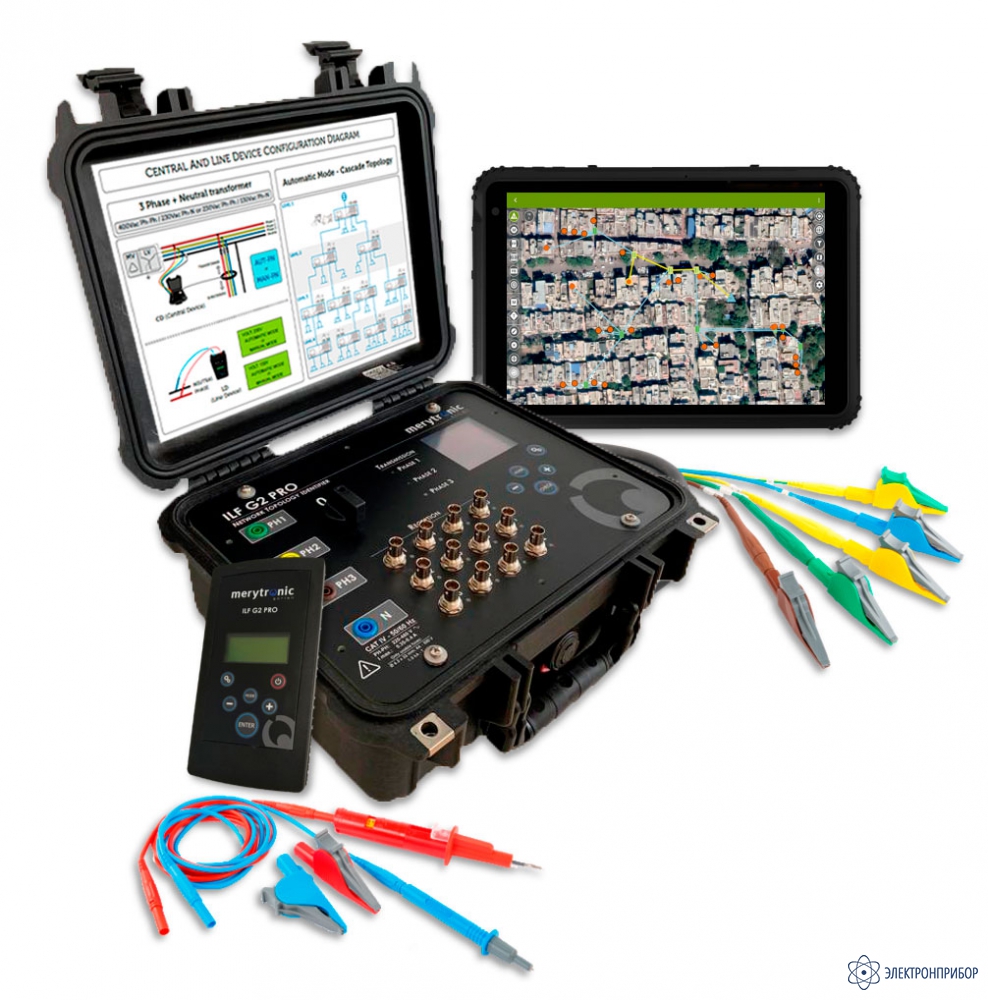

  • Комплект поставки ILF G2 PRO

    № Наименование ILF G2 ILF G2 PRO ILF G2 PRO в комплекте с LD (3 шт) ILF G2 PRO в комплекте с LD (9 шт)
    1 Центральное устройство (ЦУ) 1 1 1 1
    2 Катушки Роговского 12 12 12 12
    3 Комплект кабелей с зажимами типа «крокодил» (для подключения к ЦУ (к сборной шине трансформатора низкого напряжения) 1 1 1 1
    4 Линейное устройство (ЛУ) 1 1 3 9
    5 Комплект кабелей с зажимами типа «крокодил» (Два кабеля: красный (фазный) и синий (нейтраль) 1 1 1 1
    6 Запасной блок предохранителей 1 1 1 1
    7 Батарейки 4 4 4 4
    8 Сумка для переноса прибора 1 1 1 1
    9 Приложение Ariadna GridGIS - 1 3 9
    10 Руководство пользователя 1 1 1 1
