KSG 200 — система идентификации кабелей

Код товара: 56965
  • Система идентификации кабелей KSG 200 Система идентификации кабелей KSG 200
    4 варианта исполнения

    Назначение системы идентификации кабелей KSG 200:

    Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей кабельного жгута или кабельной связки. Использование системы KSG 200 позволяет существенно снизить риск случайного перерезания токоведущей фазы, что позволяет избежать:

    • опасности травм персонала,
    • излишних затрат на ремонт,
    • перебоев в подаче энергии.

    Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.

    Возможности системы идентификации кабелей KSG 200:

    • Идентификация кабелей в обесточенном состоянии;
    • Идентификация кабелей, находящихся под рабочим напряжением до 400 В (для идентификации токоведущих кабелей предназначена система идентификации кабелей KSG 200 T, соответствующая категории безопасности CAT IV/600 В);
    • Предназначена для одно- и многожильных кабелей и разветвленных сетей.

    Функциональные особенности системы идентификации кабелей KSG 200:

    • Автоматическая регистрация и анализ передаваемого импульса (анализ ATP): амплитуда, интервал времени (Time), направление импульса (полярность);
    • Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом;
    • Импульсный ток до 180 A;
    • Полностью автоматическая регулировка усиления;
    • Экспертный режим для ручной регулировки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа;
    • Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм;
    • Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей;
    • Измерение тока до 199 A;
    • Неотъемлемый компонент для обеспечения техники безопасности;
    • Прочное и надежное защитное оборудование;
    • Эргономичный приемник со встроенным ЖК-дисплеем;
    • Для работы приемника не требуются батарейки;
    • В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем).

  • Технические характеристики системы идентификации кабелей KSG 200:

    Параметр Значение
    KSG 200 KSG 200 A KSG 200 T KSG 200 TA
    Для идентификации обесточенных кабелей Для идентификации токоведущих кабелей
    Импульсное напряжение 300 В  300 В  300 В  300 В
    Импульсный ток максимально 180 A максимально 180 A максимально 180 A максимально 180 A
    Частота импульсов 15 импульсов в минуту 15 импульсов в минуту 15 импульсов в минуту 15 импульсов в минуту
    Питание
    Сетевое напряжение 115/230/240 В, 50/60 Гц – 115/230/240 В, 50/60 Гц –
    Питание от внешнего источника – 12 В постоянного тока – 12 В постоянного тока
    Аккумулятор  – Никель-металл-гидридный аккумулятор, 12 В  – Никель-металл-гидридный аккумулятор, 12 В
    Выход с защитой от перенапряжения – – максимально 400 В, 50/60 Гц максимально 400 В, 50/60 Гц
    Категория безопасности  – – CAT IV / 600 В CAT IV / 600 В
    Рабочее напряжение постоянного или переменного тока дейст. относительно массы: 600 В
    Класс защиты II не требуется в аккумуляторном режиме II не требуется в аккумуляторном режиме
    Вид защиты IP40 IP40 IP40 IP40
    Никель-металл-гидридный аккумулятор, 12 В (KSG 200 A / KSG 200 TA)
    Тип аккумулятора Никель-металл-гидридный аккумулятор, 12 В (10 ячеек); 4,2–5 Ач
    Продолжительность работы от аккумулятора приблизительно 2,5–3,5 ч
    Время зарядки приблизительно 4,5–5 ч
    Зарядное устройство:
    - питание
    - выходное напряжение
    100–240 В, 50/60 Гц
    10,5–20 В постоянного тока, 1 A
    Общие данные
    Температура окр. среды (рабочая) от -10 до +55 °C
    Температура хранения от -20 до +50 °C
    Габариты кейса (Ш x В x Г) приблизительно 594 x 174 x 435 мм
    Масса кейса с передатчиком и приемником приблизительно 6,2 кг (без аккумулятора)
    приблизительно 7,7 кг (с аккумулятором)
    Безопасность и ЭМС Удовлетворяет требованиям для марки ровки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
    Приемник KSG 200 / KSG 200 T
    Датчик Гибкий соединитель Ø 150 мм или
    Гибкий соединитель Ø 250 мм
    Чувствительность
    - при гальванической подаче импульса
    - при индуктивной подаче импульса
    100% при сопротивлении шлейфа 400 Ом (I = 0,75 А)
    100% при сопротивлении шлейфа менее 6 Ом
    Диапазон тока нагрузки 0–199 А ± 2 %, 50/60 Гц
    Монитор ЖК-дисплей
    Питание Автоматическая зарядка в держателе передатчика
    Вид защиты IP52
    Габариты (Ш x В x Г) прибл. 100 x 25 x 211 мм
    Вес:
    - с гибким соединителем Ø 150 мм
    - с гибким соединителем Ø 250 мм
    приблизительно 360 г
    приблизительно 470 г

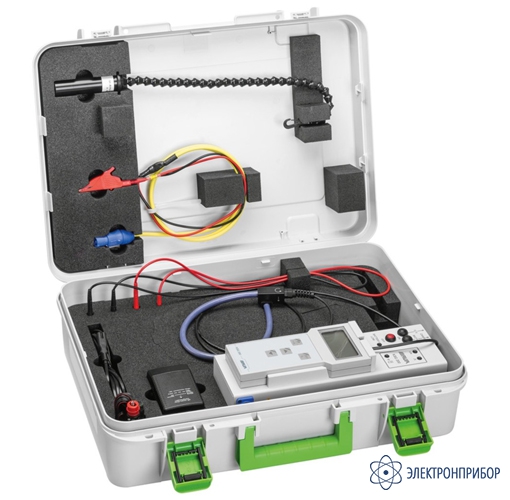

  • Комплект поставки KSG 200

    № Наименование KSG 200  KSG 200 A KSG 200 T KSG 200 TA
    1 Передатчик KSG 200 1 - 1 -
    2 Передатчик KSG 200 с интегрированным аккумулятором - 1 - 1
    3 Приемник KSG 200 с гибким соединителем ø 150 мм 1 1 1 1
    4 Соединительный кабель, 2 м, с соединительным зажимом 1 1 1 1
    5 Комплект для подключения к токоведущим низковольтным кабелям - - 1 1
    6 Полностью изолированный гибкий стержень (для установки гибкого соединителя на токоведущий кабель) - - 1 1
    7 Сетевой кабель, 1,8 м 1 - 1 -
    8 Зарядное устройство с соответствующим адаптером - 1 - 1
    9 Кабель для зарядки от автомобильного аккумулятора - 1 - 1
    10 Транспортировочный кейс для всех компонентов 1 1 1 1
    11 Руководство по эксплуатации 1 1 1 1

    Дополнительная комплектация KSG 200

    (Поставляется за отдельную плату)

    № Наименование
    1 Приемник KSG 200 с гибким соединителем ø 250 мм
    2 Токоизмерительные клещи AZ 10/D 70
    3 Токоизмерительные клещи AZ 10/D 80
    4 Токоизмерительные клещи AZ 10/D 125

  • Модификации KSG 200

    Подберите модификацию по параметрам

    Назначение
    Тип передатчика
    Очистить
