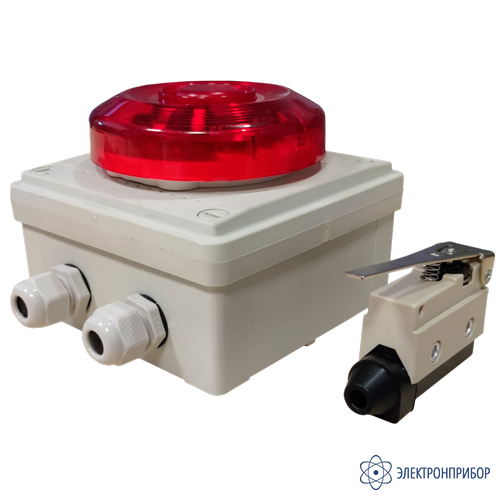

УБСВН-Л — устройство блокировки и светозвуковой сигнализации включения высокого напряжения лабораторное

Код товара: 80118
    • Гарантия

      1 год

    Назначение устройства блокировки и светозвуковой сигнализации включения высокого напряжения лабораторного УБСВН-Л:

    Устройство УБСВН‑Л применяется в схеме высоковольтных испытательных лабораторий для светозвукового оповещения о начале испытания и блокировки питания высоковольтного источника при открытии двери лаборатории.

    Устройство корректно работает при подключении к приборам СКАТ-70, СКАТ-70М, СКАТ-70М1, СКАТ-70Ц, СКАТ-100Ц, СКАТ-120Ц, СКАТ-175Ц, СКАТ-70П и другому высоковольтному испытательному оборудованию, имеющим выход в виде нормально-открытого сухого контакта и в которых реализована схема блокировки питания высоковольтного источника внешним концевым выключателем.

  • Технические характеристики устройства блокировки и светозвуковой сигнализации включения высокого напряжения лабораторного УБСВН-Л:

    Параметр Значение
    Напряжение питания, В 220
    Номинальный ток потребления, мА 60
    Контрастное восприятие светового освещения на фоне внешней засветки, Лк, не менее 500
    Уровень звукового давления на расстоянии 1 м, дБ не менее 95
    Время непрерывной работы не ограничено
    Максимальное сечение кабеля для подключения к клеммам, мм2 1,0 - 2,5
    Габаритные размеры, мм, не более 140х140х90
    Масса устройства, кг, не более 0,32
    Условия эксплуатации
    Диапазон температур, °С от -30 до +55
    Относительная влажность воздуха, % до 93 при +40 °С
    без конденсации влаги
  • Комплект поставки УБСВН-Л

    Наименование Количество
    1 Блок УБСВН-Л 1
    2 Концевой выключатель с нормально открытым контактом 1
    3 Паспорт 1
