MSO5000-AWG — опция двухканального генератора сигналов

Код товара: 66880

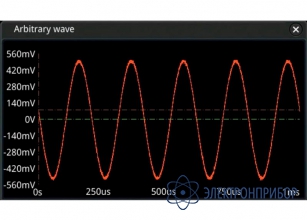

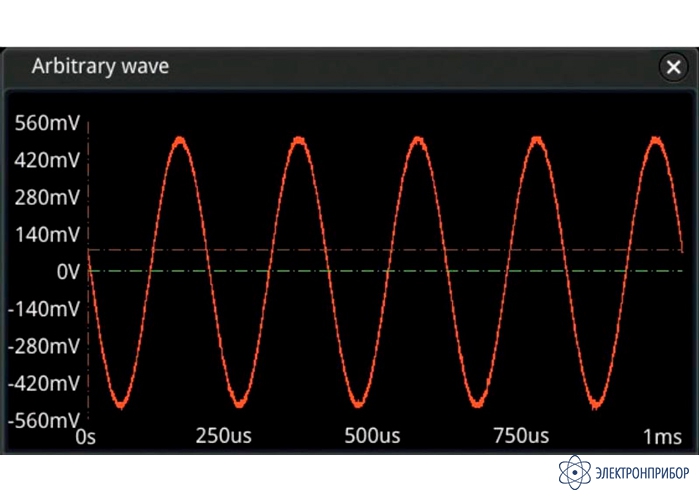

  • Назначение опции двухканального генератора сигналов MSO5000-AWG:

    Опция двухканального генератора сигналов MSO5000-AWG для осциллографов Rigol серии MSO5000. Активируется программным кодом.

  • Технические характеристики опции двухканального генератора сигналов MSO5000-AWG:

    Параметр Значение
    Количество каналов 2
    Частота дискретизации 200 Мвыб/сек
    Вертикальное разрешение 14 бит
    Максимальная частота 25 МГц
    Стандартные формы синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
    Встроенные формы sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
    Синусоидальный сигнал
    Диапазон 100 мГц...25 МГц
    Неравномерность ±0,5 дБ (относительно 1 кГц)
    Гармонические искажения -40 дБн
    Негармонические искажения -40 дБн
    Коэффициент гармоник 1%
    Отношение сигнал / шум 40 дБ
    Прямоугольный / Импульсный сигнал
    Диапазон прямоугольного сигнала 100 мГц...15 МГц
    Диапазон импульсного сигнала 100 мГц...1 МГц
    Время нарастания / спада < 15 нс
    Выброс < 5%
    Коэффициент заполнения 50% фикс. - прямоугольный сигнал
    10%...90% - импульсный сигнал
    Разрешение коэффициент заполнения 1% или 10 нс, что больше
    Минимальная длительность импульса 20 нс
    Разрешение длительности импульса 10 нс или 5 бит, что больше
    Джиттер 5 нс
    Пилообразный сигнал
    Диапазон 100 мГц...100 кГц
    Линейность 1%
    Симметрия 0%...100%
    Шумовой сигнал
    Полоса >25 МГц
    Встроенные формы
    Диапазон 100 мГц...1 МГц
    Произвольная форма
    Диапазон 100 мГц...10 МГц
    Количество точек 2...16 К точек
    Дополнительные свойства поддержка сохранения и загрузки форм
    Частота
    Точность 100 ppm (<10 кГц), 50 ppm (>10 кГц)
    Разрешение 100 мГц или 4 бит, что больше
    Амплитуда
    Уровень 20 мВп-п ... 5 Вп-п (высокий импеданс)
    10 мВп-п ... 2,5 Вп-п (50 Ом)
    Разрешение 100 мкВ или 3 бит, что больше
    Точность 2% (на частоте 1 кГц)
    Смещение
    Уровень ±2,5 В (высокий импеданс)
    ±1,25 В (50 Ом)
    Разрешение 100 мкВ или 3 бит, что больше
    Точность ±(2%уст.значения + 5 мВ + 0,5%амплитуды)
    Модуляция
    Тип АМ, ЧМ, ШИМ
    АМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
    Частота: 1 Гц ... 50 кГц
    Глубина модуляции: 0% ... 120%
    ЧМ Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
    Частота: 1 Гц ... 50 кГц
    Смещение: 1 Гц... несущая частота
    ШИМ Модул. сигнал: прямоугольный с 50% коэф. заполнения
    Частота: 1 Гц ... 50 кГц
    Частота скачка: 100 мГц... макс. несущая частота
    Свипирование
    Закон линейный / логарифмический
    Интервал свипирования 1 мс ... 500 с
    Частота Внутри диапазона частот
    Пачки импульсов
    Режим N циклов, непрерывный
    Количество импульсов 1 ... 1 000 000
    Период 1 мкс ... 500 с
    Задержка 0...100 с
    Источник запуска внутренний, ручной

  • Комплект поставки MSO5000-AWG

    № Наименование Количество
    1 Опция двухканального генератора сигналов MSO5000-AWG 1
